日東工業

NE-C サーキットブレーカ（協約形）

NE-C サーキットブレーカ（協約形）
通常単価(税別)
3,822円～13,505円
税込単価
4,204円～14,856円
通常出荷日：在庫品1日目～3日目一部当日出荷可能

モータ保護兼用のサーキットブレーカ（協約形）です。【特長】・高性能化、軽量化サーキットブレーカ・カドミ...

詳細を確認
  • 【販売終了】在庫無くなり次第、受注受付終了となります。
  • トップランナーモータをご採用の際はご注意願います。
  • 商品画像は形状や色味を含め、実際の商品とは異なる場合がございます。

よく一緒に見られています

スリムサーキットブレーカ（協約サイズ） NX51A

日東工業

スリムサーキットブレーカ（協約サイズ） NX51A
通常価格(税別)： 2,400円 (税込価格：2,640円)

通常出荷日：3 日目

よく一緒に見られています

NE サーキットブレーカ（経済形） 表面形

日東工業

NE サーキットブレーカ（経済形） 表面形
通常価格(税別)： 4,310円 (税込価格：4,741円)

通常出荷日：3 日目

未確定：候補が7型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品情報

製品仕様

-モータ保護兼用※1
アンペアフレーム50AF100AF
形式番号NE52CNE53CNE53CXNE103CA
保護機能過負荷・短絡 モータ保護兼用過負荷・短絡 モータ保護兼用過負荷・短絡 モータ保護兼用（モータブレーカ）過負荷・短絡 モータ保護兼用
極数・素子数2P2E3P3E3P3E3P3E
定格電流 A
（基準周囲温度40℃）		2010 20 402.6 4.275 100
定格絶縁電圧 VAC500250250
DC-125
定格遮断容量 kA
JIS（Icu）		AC415V1.5--
200V2.555
100V5---
DC125V-2.5
過電流引外し方式完全電磁式熱動-電磁式
端子構造線押え端子 M5圧着端子用 M8
適合圧着端子R2-5～CB22-5SR5.5～8～CB60-8
逆接続可可
適合規格JIS C 8201-2-1 Ann2〇〇〇〇
JIS C 8211 Ann2〇〇-〇
標準付属品端子カバー、封印プレート、丸木ねじ 3.8×40、なべ小ねじ M4×35、タッピンねじ 3×12、IECレールホルダ、レールホルダバネ端子カバー、封印プレート、丸木ねじ 3.8×40、なべ小ねじ M4×35、タッピンねじ 3×12、IECレールホルダ、レールホルダバネ端子カバー、封印プレート、丸木ねじ 4×55、なべ小ねじ M4×50、IECレールホルダ、レールホルダバネ端子カバー、封印プレート、丸木ねじ 4×55、なべ小ねじ M4×50、IECレールホルダ、レールホルダバネ、圧着端子 R38-8S（NE103CA3P100A）、圧着端子 R22-8（NE103CA3P75A）

※1.トップランナーモータをご採用の際はご注意願います。

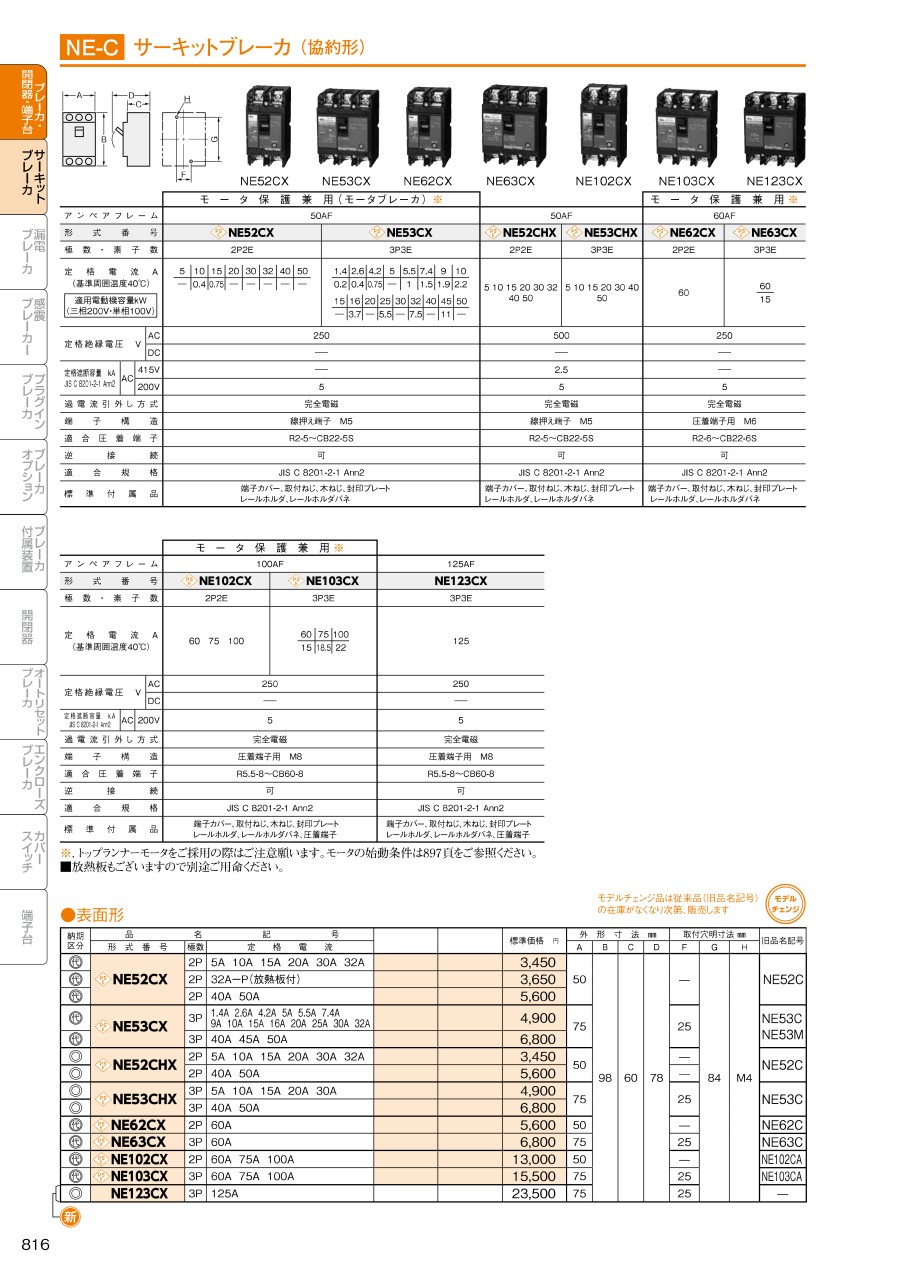

外形図

サーキットブレーカ（協約形） NE-C 外形図

規格表

品名記号外形寸法mm取付穴開け寸法mm
形式番号極数定格電流ABCDFGH
NE52C2P20A50986078-84M4
NE53C3P10A 20A 40A7525
NE53CX3P2.6A 4.2A7525
NE103CA3P75A 100A7525

型番リスト

表示件数
  • 1
    • 型番
    NE52C2P20A
    NE53C3P10A
    NE53C3P40A
    NE53CX3P2.6A
    NE53CX3P4.2A
    NE103CA3P75A
    NE103CA3P100A

    アンペアフレーム

    (AF)

    極数

    定格遮断容量　AC100Vの時

    (kA)

    定格遮断容量　AC200Vの時

    (kA)

    定格遮断容量　AC100V/AC200V/AC400V/DC250V以外の電圧条件

    定格電流

    (A)

    寸法　幅

    (mm)

    定格絶縁電圧

    (V)

    素子数

    定格遮断容量　AC415Vの時

    (kA)

    定格遮断容量　DC125Vの時

    (kA)

    過電流引外し方式

    端子構造

    逆接続

    標準付属品

    適合規格

    		最小発注数量
    50AF
    2
    5
    2.5
    有
    20
    50
    AC500
    2
    1.5
    なし
    完全電磁
    線押え端子M5
    可
    端子カバー、封印プレート、丸木ねじ 3.8×40、なべ小ねじ M4×35、タッピンねじ 3×12、IECレールホルダ、レールホルダバネ
    JIS C 8201-2-1 Ann2・JIS C 8211 Ann2
    1個
    50AF
    3
    -
    2.5
    有
    10
    75
    AC500
    3
    1.5
    なし
    完全電磁
    線押え端子M5
    可
    端子カバー、封印プレート、丸木ねじ 3.8×40、なべ小ねじ M4×35、タッピンねじ 3×12、IECレールホルダ、レールホルダバネ
    JIS C 8201-2-1 Ann2・JIS C 8211 Ann2
    1個
    50AF
    3
    -
    2.5
    有
    40
    75
    AC500
    3
    1.5
    なし
    完全電磁
    線押え端子M5
    可
    端子カバー、封印プレート、丸木ねじ 3.8×40、なべ小ねじ M4×35、タッピンねじ 3×12、IECレールホルダ、レールホルダバネ
    JIS C 8201-2-1 Ann2・JIS C 8211 Ann2
    1個
    50AF
    3
    -
    5
    -
    2.6
    75
    AC250
    3
    なし
    なし
    完全電磁
    線押え端子M5
    可
    端子カバー、封印プレート、丸木ねじ 4×55、なべ小ねじ M4×50、IECレールホルダ、レールホルダバネ
    JIS C 8201-2-1 Ann2
    1個
    50AF
    3
    -
    5
    -
    4.2
    75
    AC250
    3
    なし
    なし
    完全電磁
    線押え端子M5
    可
    端子カバー、封印プレート、丸木ねじ 4×55、なべ小ねじ M4×50、IECレールホルダ、レールホルダバネ
    JIS C 8201-2-1 Ann2
    1個
    100AF
    3
    -
    5
    有
    75
    75
    AC250/DC125
    3
    なし
    2.5
    熱動-電磁
    圧着端子用M8
    可
    端子カバー、封印プレート、丸木ねじ 4×55、なべ小ねじ M4×50、IECレールホルダ、レールホルダバネ、圧着端子 R22-8
    JIS C 8201-2-1 Ann2・JIS C 8211 Ann2
    1個
    100AF
    3
    -
    5
    有
    100
    75
    AC250/DC125
    3
    なし
    2.5
    熱動-電磁
    圧着端子用M8
    可
    端子カバー、封印プレート、丸木ねじ 4×55、なべ小ねじ M4×50、IECレールホルダ、レールホルダバネ、圧着端子 R38-8S
    JIS C 8201-2-1 Ann2・JIS C 8211 Ann2
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    3,822円
    ( 4,204円 )
    在庫品1日目当日出荷可能
    4,909円
    ( 5,400円 )
    在庫品1日目当日出荷可能
    6,597円
    ( 7,257円 )
    在庫品1日目当日出荷可能
    4,900円
    ( 5,390円 )
    3日目
    4,900円
    ( 5,390円 )
    3日目
    13,505円
    ( 14,856円 )
    在庫品1日目当日出荷可能
    13,505円
    ( 14,856円 )
    在庫品1日目当日出荷可能
  • 1

    • 詳細情報

    基本情報

    モータ保護兼用のサーキットブレーカ（協約形）です。
    【特長】
    ・高性能化、軽量化サーキットブレーカ
    ・カドミレス接点の採用により環境負荷削減
    ・筐体の樹脂材質を変更しリサイクル性向上
    ・カセット式付属装置に対応し、急な仕様変更や短納期に対応可能

    ご注意

    • 【販売終了】在庫無くなり次第、受注受付終了となります。
    • トップランナーモータをご採用の際はご注意願います。
    • 商品画像は形状や色味を含め、実際の商品とは異なる場合がございます。

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    NE-C サーキットブレーカ（協約形）のレビュー
    5平均満足度：5.01件のレビュー
    設備用
    5
    満足度：5.02023/06/07
    社内設備・装置の電源として使用しています。装置自体も問題なく稼働していますので、ブレーカとしての機能も問題なさそうです。
    0人が参考にしています。
    1件全て見る
