フリーレールシステム NFベース DINレール取付用 Sｰ22
- 通常単価(税別)
- 904円
- 税込単価
- 994円
通常出荷日：在庫品1日目当日出荷可能
DIN35mmレール上にノイズフィルター、コンデンサー、安定化電源、抵抗器、シーケンサ等を取付けるベー...
詳細を確認- 材料や部材入手難などの影響により納期が不安定になっています。
販売中の商品においても、在庫の入荷状況に応じ、今後、一時的に販売を停止する可能性があります。
注文停止中の商品は、再入荷時期の目途が立っておりません。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
閲覧中の商品と併せてご検討ください
－閉じる
S-22-4-3Cの仕様・寸法情報
レール種類
固定用部品
穴タイプ
キリ穴/長穴
穴位置タイプ
穴位置固定
材質
鉄
表面処理
三価クロメート
洗浄方法
洗浄無し
特性・用途
該当なし
取付タイプ
M4ビス取付用
寸法全長・最大径(mm)
100
寸法 縦(mm)
29.2
寸法厚み・奥行き(mm)
18
材質詳細
鋼板
詳細情報
基本情報
DIN35mmレール上にノイズフィルター、コンデンサー、安定化電源、抵抗器、シーケンサ等を取付けるベースです。
【特長】
・機器の取付は、付属のスライドナットにより取付ピッチ25mm～85mm（S-22-3は39～73mm）の機器を自由にネジ止めできます
・NFベースを2個使用すれば4点止めの機器も取付できます
・DINレールへの取付はネジ1本で簡単確実に固定されます
・スプリング付きになり、DINレールへの取付が楽になりました
ご注意
- 材料や部材入手難などの影響により納期が不安定になっています。
販売中の商品においても、在庫の入荷状況に応じ、今後、一時的に販売を停止する可能性があります。
注文停止中の商品は、再入荷時期の目途が立っておりません。

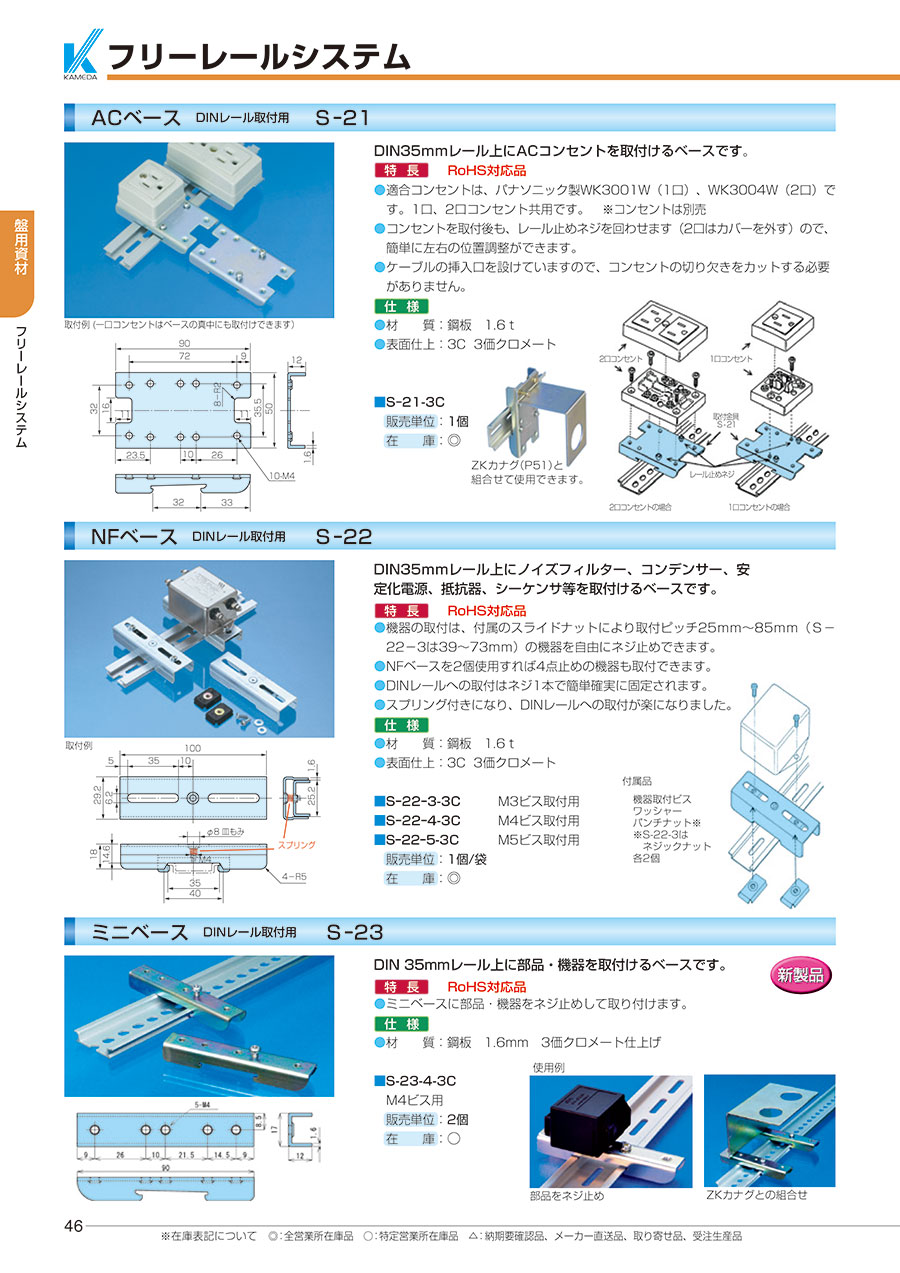

カタログ
類似品類似品をすべて見る
この商品に近い類似品がありませんでした。商品担当おすすめ
ミスミ
絶縁支持台
フリーレールシステム NFベース DINレール取付用 Sｰ22の型番S-22-4-3Cのページです。
型番S-22-4-3Cに関する仕様情報を記載しております。
フリーレールシステム NFベース DINレール取付用 Sｰ22のレビュー
制御盤に使用しています
5
5.02022/11/24
社内で使用する為に製作した制御盤に使用しています。制御盤内に設置したDIN(35mm)に端子台を取り付けるのに使いました...もっと読む
1人が参考にしています。
モーターのコンデンサ取り付け用
4
4.02019/07/03
モーターのコンデンサ取り付け用として重宝しています。このメーカーは商社経由だと送料がかかるのでミスミで送料無料で購入でき...もっと読む
1人が参考にしています。
自動機の制御盤内部品取付
3
3.02021/06/02
長穴になっているのでいろいろな部品に適合出来てよかった。個々に穴を開けて固定するより、ＤＩＮレールに自由に取付出来るので...もっと読む
0人が参考にしています。
