IXシリーズ IEC規格準拠 産業機器向け小型イーサネットコネクタ
- シリーズ
- その他
- シリーズ詳細
- IX
ご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
- こちらの商品は仕様や使い方についての技術的質問、該非判定書等の輸出用書類、環境負荷物質や生産国についてのお問合せを受け付けておりません。
－閉じる
IX61G-A-10Pの仕様・寸法情報
用途
対基板
使用電流(A)
1.5
使用電圧(V)
AC50/DC60
ピン数
10
適用ピン・コンタクト
オス(プラグ)
シリーズ
その他
シリーズ詳細
IX
結線方法
基板実装(SMT)
端子接触部のめっき
金めっき
商品分類
レセプタクル
基板実装
ライトアングル縦型SMT
嵌合キー形状
タイプA
商品情報
仕様
| コネクタ形状 | プラグ,レセプタクル |
| 準拠規格 | IEC 61076-3-124 |
| 伝送規格 | CAT6A |
| 伝送速度 | 10.0Gbps |
| 挿抜回数 | 5000 |
| ロック方式 | ランチロック |
| 定格電流 | 1.5A |
| 定格電圧(AC) | AC50.0V |
| 定格電圧(DC) | DC60.0V |
| 基板実装方法 | SMT |
| 開口部方向 | ストレート,ライトアングル |
| 基板実装スタイル | スタンダードオンボード |
| 結線方法 | 半田付け,圧接 |
| 適合電線サイズ(AWG) Min. | 24,28 |
| 適合電線サイズ(AWG) Max. | 22,24,26 |
詳細情報
基本情報

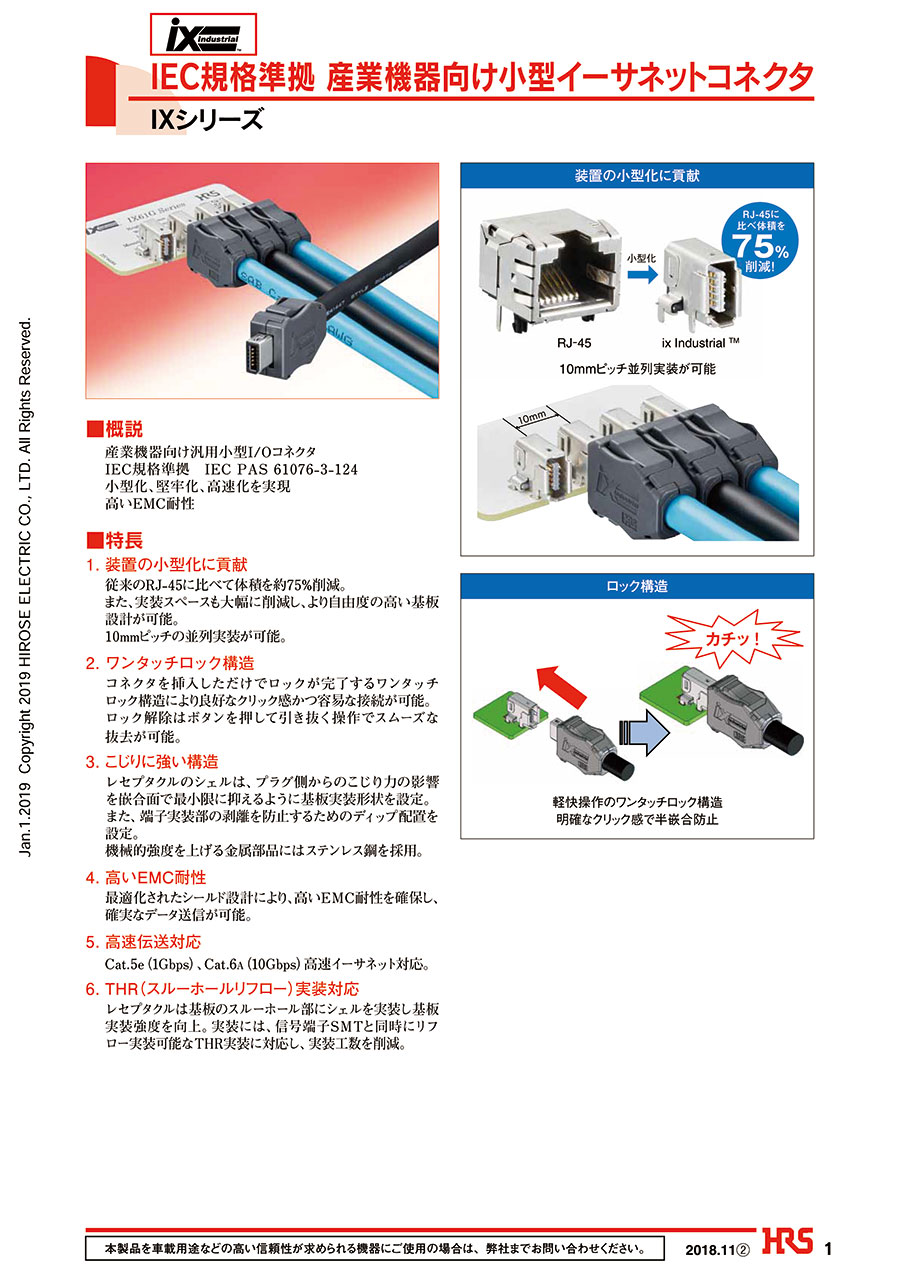

IXシリーズ 産業機器向け3Gbps対応、完全ロック、小型堅牢I／Oコネクタ。
IEC規格準拠 IEC PAS 61076-3-124。
【特長】
・装置の小型化に貢献
・ワンタッチロック構造
・こじりに強い構造
・高速伝送対応
・THR（スルーホールリフロー）実装対応
ご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
- こちらの商品は仕様や使い方についての技術的質問、該非判定書等の輸出用書類、環境負荷物質や生産国についてのお問合せを受け付けておりません。
