ＲＳ　ＰＲＯ

ファストン端子 オス

ファストン端子 オス
通常単価(税別)
46円～87円
税込単価
51円～96円
通常出荷日：5日目

黄銅製で、銅スリーブバレルを備えています。ナイロン又はビニールで絶縁されており、フレア加工によりワイヤ...

詳細を確認
  • 写真は代表画像ですので、実物と異なる場合がございます。
    メーカーカタログやメーカー仕様書等でのご確認をお願い致します。
未確定：候補が8型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

型番リスト

表示件数
  • 1
    • 型番
    267-4035
    267-4423
    267-4439
    534-323
    534-547
    534-682
    534-856
    613-9693
    関連

    種類

    全長

    (mm)

    適合電線サイズ

    (AWG)

    絶縁部素材

    代表規格

    絶縁被覆(色)

    RS品番

    コンタクト材質

    タブ厚さ

    (mm)

    タブ幅

    (mm)

    適合電線サイズ

    (mm2)

    		最小発注数量

    データシート

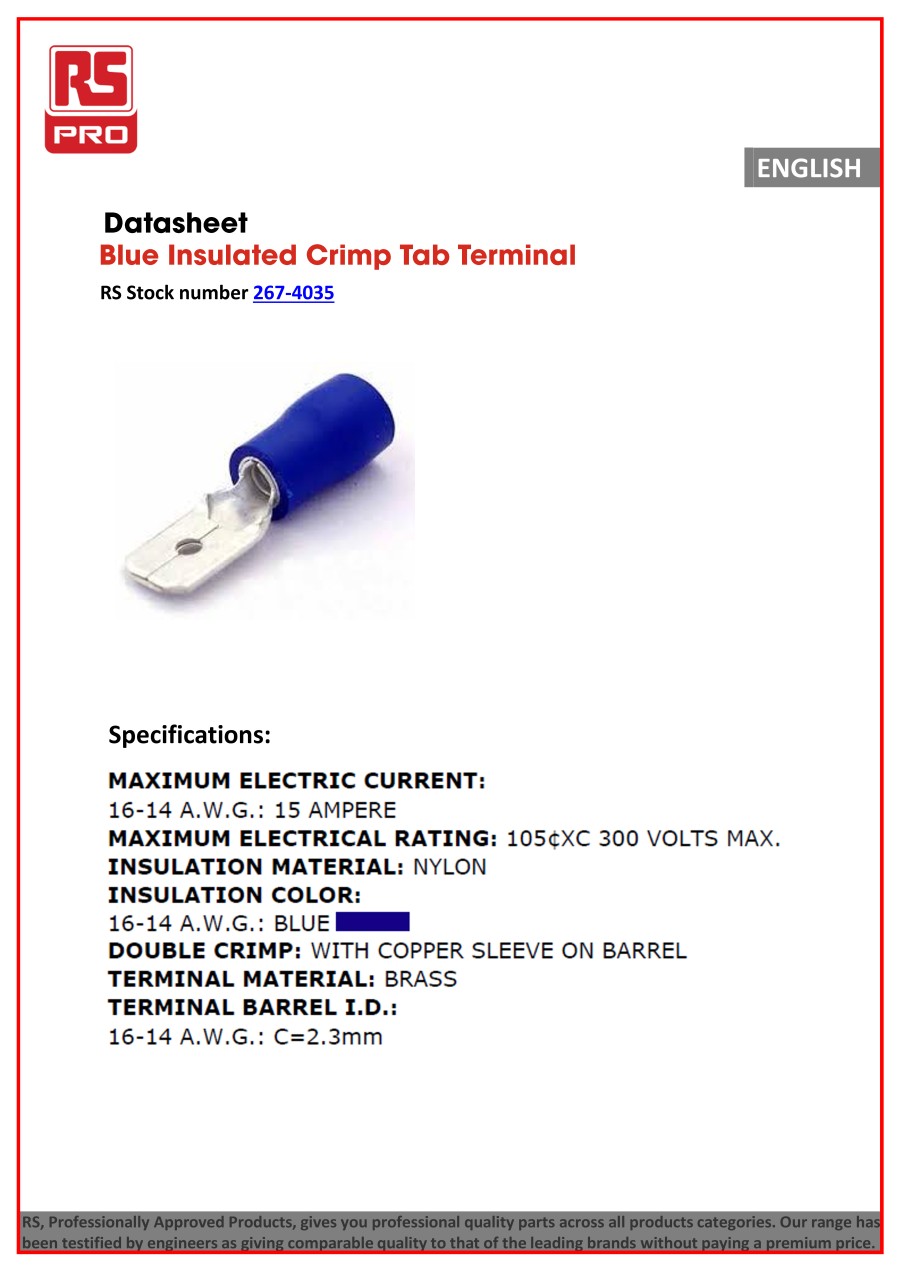

    絶縁付圧着端子
    22.2
    16～14
    ナイロン
    -
    青
    267-4035
    真鍮
    0.8
    6.35
    1.5～2.5
    100個

    データシート

    絶縁付圧着端子
    20
    22～16
    ナイロン
    -
    [赤] 赤
    267-4423
    真鍮
    0.5
    4.75
    0.5～1.5
    100個

    データシート

    絶縁付圧着端子
    20
    22～16
    ナイロン
    -
    [赤] 赤
    267-4439
    真鍮、銅
    0.8
    4.8
    0.5～1.5
    100個

    データシート

    絶縁付圧着端子
    21
    22～16
    [ビニル] ビニル
    -
    [赤] 赤
    534-323
    真鍮
    0.8
    6.35
    0.5～1.5
    100個

    データシート

    絶縁付圧着端子
    25
    12～10
    [ビニル] ビニル
    -
    黄
    534-547
    真鍮
    0.8
    6.35
    2.5～6
    100個

    データシート

    絶縁付圧着端子
    21
    16～14
    [ビニル] ビニル
    -
    青
    534-682
    真鍮
    0.8
    6.35
    1.5～2.5
    100個

    データシート

    絶縁付圧着端子
    19
    16～14
    [ビニル] ビニル
    -
    青
    534-856
    真鍮
    0.5
    4.75
    1.5～2.5
    100個

    データシート

    絶縁付圧着端子
    24
    12～10
    ポリカーボネート
    UL
    黄
    613-9693
    真鍮
    0.8
    6.35
    4～6
    100個
    通常単価(税別) (税込単価)
    通常出荷日
    54円
    ( 59円 )
    5日目
    59円
    ( 65円 )
    5日目
    60円
    ( 66円 )
    5日目
    55円
    ( 61円 )
    5日目
    87円
    ( 96円 )
    5日目
    57円
    ( 63円 )
    5日目
    64円
    ( 70円 )
    5日目
    46円
    ( 51円 )
    5日目
  • 1

    • 詳細情報

    基本情報

    黄銅製で、銅スリーブバレルを備えています。
    ナイロン又はビニールで絶縁されており、フレア加工によりワイヤを簡単に接続できます。
    絶縁部分は、使用されるワイヤサイズごとに色分けされています。

    ご注意

    • 写真は代表画像ですので、実物と異なる場合がございます。
      メーカーカタログやメーカー仕様書等でのご確認をお願い致します。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
