ヒートシンク LSI F 多目的・汎用アルミ押出しタイプ（白アルマイト付）
- 一部SALE 2025/12/26まで
- 数量スライド割引
- 当日出荷可能
- 通常単価(税別)
- 747円～8,490円特別価格
- 税込単価
- 822円～9,339円特別価格
【特長】・現在の電気、電子機器に使用されている半導体素子（トランジスタ、CPU...
詳細情報を確認する商品情報

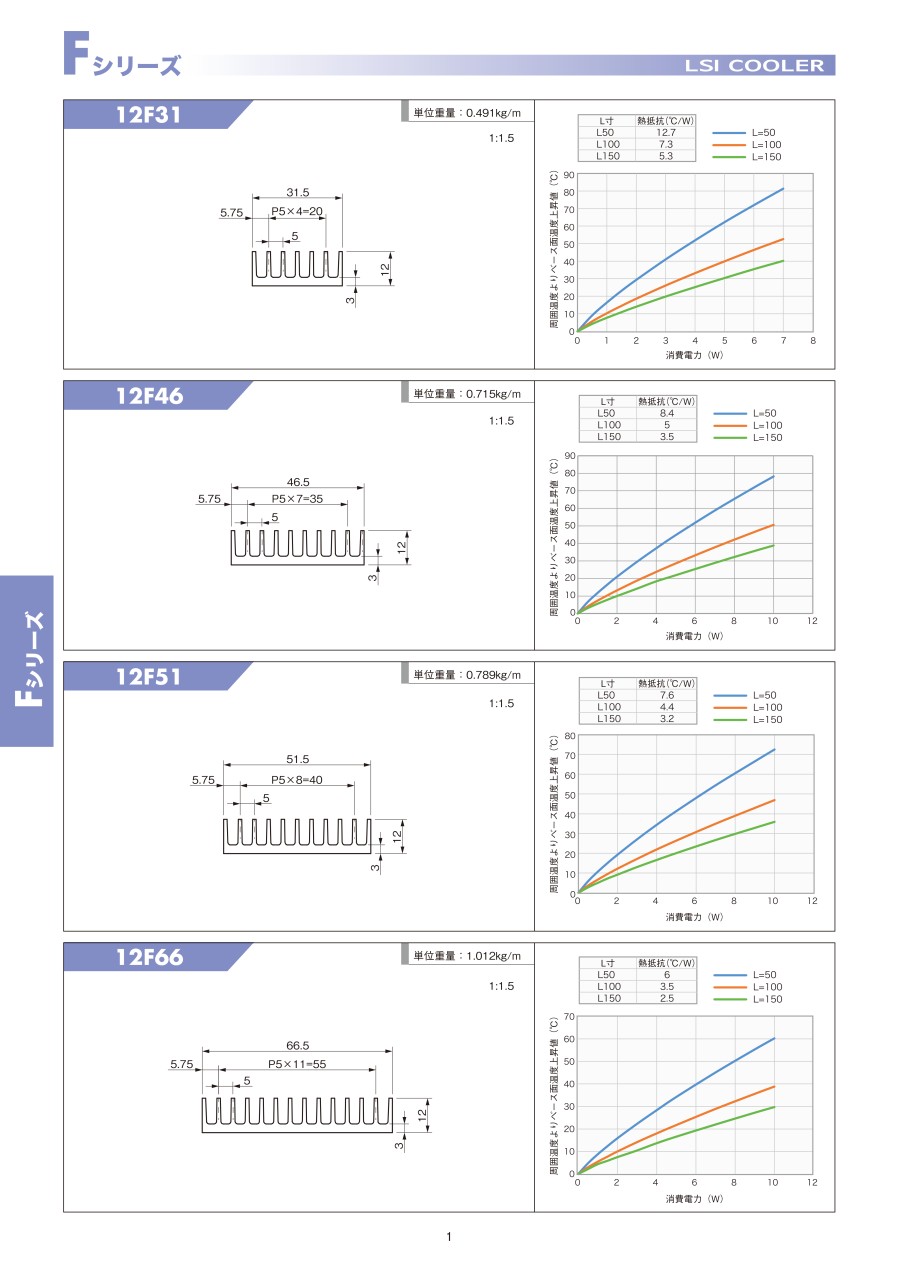

| ヒートシンク外観 ※注1 | 型番 | 外形寸法（mm） | 重量（kg） ※注2 | ローレット | 熱抵抗 （℃/W） | データシート | 外形図面 | ||
| H | W | L | |||||||
 | 12F31L50 | 12 | 31.5 | 50 | 0.02455 | なし | 12.7 | こちら | こちら |
12F31L100 | 100 | 0.0491 | 7.3 | こちら | |||||
12F46L50 | 12 | 46.5 | 50 | 0.03755 | なし | 8.4 | こちら | ||
12F46L100 | 100 | 0.0751 | 5 | こちら | |||||
12F51L100 | 12 | 51.5 | 100 | 0.0798 | なし | 4.4 | こちら | ||
12F51L150 | 150 | 0.1197 | 3.2 | こちら | |||||
12F66L100 | 12 | 66.5 | 100 | 0.1012 | なし | 3.5 | こちら | ||
12F66L150 | 150 | 0.1518 | 2.5 | こちら | |||||
12F101L100 | 12 | 101.5 | 100 | 0.1533 | なし | 2.4 | こちら | こちら | |
12F101L200 | 200 | 0.3066 | 1.34 | こちら | |||||
17F50AL50 | 17 | 50 | 50 | 0.05025 | あり | 6.8 | こちら | ||
17F50AL100 | 100 | 0.1005 | 4 | こちら | |||||
17F50BL50 | 17 | 50 | 50 | 0.05545 | なし | 6.8 | こちら | ||
17F50BL100 | 100 | 0.1109 | 4 | こちら | |||||
17F98L100 | 17 | 98 | 100 | 0.195 | あり | 2.2 | こちら | こちら | |
17F98L150 | 150 | 0.2925 | 1.6 | こちら | |||||
17F200L100 | 17 | 200 | 100 | 0.4247 | なし | 1.1 | こちら | ||
17F200L200 | 200 | 0.8494 | 0.64 | こちら | |||||
21F50L100 | 21 | 50 | 100 | 0.07565 | あり | 4 | こちら | こちら | |
21F98L100 | 21 | 98 | 100 | 0.2895 | あり | 2.2 | こちら | ||
21F98L150 | 150 | 0.43425 | 1.6 | こちら | |||||
30F98L50 | 30 | 98 | 50 | 0.13115 | あり | 2.3 | こちら | こちら | |
30F98L100 | 100 | 0.2623 | 1.7 | こちら | |||||
注２：重量は、単位重量（kg/m）から算出した値となります。 計算式：単位重量×寸法L （単位重量はデータシートに記載しております。）
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
747円 ( 822円 ) | 在庫品1日目当日出荷可能 |
1,099円 ( 1,209円 ) | 在庫品1日目当日出荷可能 |
840円588円 ( 647円 ) | 在庫品1日目当日出荷可能 |
1,490円 ( 1,639円 ) | 在庫品1日目当日出荷可能 |
1,570円1,020円 ( 1,122円 ) | 在庫品1日目当日出荷可能 |
1,995円 ( 2,195円 ) | 在庫品1日目当日出荷可能 |
1,819円 ( 2,001円 ) | 在庫品1日目当日出荷可能 |
2,406円 ( 2,647円 ) | 在庫品1日目当日出荷可能 |
2,499円 ( 2,749円 ) | 在庫品1日目当日出荷可能 |
3,934円2,753円 ( 3,028円 ) | 在庫品1日目当日出荷可能 |
1,167円641円 ( 705円 ) | 在庫品1日目当日出荷可能 |
1,807円 ( 1,988円 ) | 在庫品1日目当日出荷可能 |
1,197円 ( 1,317円 ) | 在庫品1日目当日出荷可能 |
1,855円 ( 2,041円 ) | 在庫品1日目当日出荷可能 |
2,915円1,894円 ( 2,083円 ) | 在庫品1日目当日出荷可能 |
3,784円 ( 4,162円 ) | 在庫品1日目当日出荷可能 |
4,855円3,155円 ( 3,471円 ) | 在庫品1日目当日出荷可能 |
8,490円 ( 9,339円 ) | 在庫品1日目当日出荷可能 |
2,470円 ( 2,717円 ) | 在庫品1日目当日出荷可能 |
3,780円 ( 4,158円 ) | 在庫品1日目当日出荷可能 |
5,109円 ( 5,620円 ) | 在庫品1日目当日出荷可能 |
2,449円 ( 2,694円 ) | 在庫品1日目当日出荷可能 |
3,660円 ( 4,026円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
【特長】
・現在の電気、電子機器に使用されている半導体素子（トランジスタ、CPU、IGBT等）は、動作中に冷却を行わないと素子から発生する熱のため素子そのものを破壊する場合があります。
・ヒートシンクとは、この熱をすばやく移動させ冷却することにより素子の破壊を防ぐ電子部品のラジエーターです。
・LSIクーラー社では高効率な熱処理をヒートシンクで実現するため、熱理論に支えられた技術で高性能化を追求し続けています。
・このFシリーズは、多目的・汎用型に分類されるアルミ押し出しフィンタイプヒートシンクです。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
