掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
現在庫が完売し次第、一部商品の仕様変更（形状、端子メッキ、温度範囲）が予定されております。詳細はこちらのメーカーレターをご確認ください。
【一部商品取扱終了情報】在庫無くなり次第、一部商品はミスミで受注受付を終了します。推奨代替品はございません。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

未確定：候補が31型番あります。

型番リスト
詳細情報
カタログ

型番リスト

表示件数

型番

用途

使用電流

(A)

適用ピン・コンタクト

代表規格

種類

仕様

列数

絶縁抵抗

(Ω)

接触抵抗

(mΩ)

試験電圧

(kV)

コンタクト間隔

(mm)

空間距離

(mm)

沿面絶縁距離

(mm)

使用温度範囲

(℃)

絶縁グループ

材質

難燃性

導体断面積

(mm2)

AWGサイズ

(AWG)

ワイヤー外径

(mm)

ストリップ長さ

(mm)

基板厚さ

(mm)

保護等級

色

コネクタ形状

挿入力・引抜力

(N)

嵌合回数

備考

RoHS?

最小発注数量

対基板	-	メス(ソケット)	UL / CSA	コネクタ	DIN-Signal har-bus 64-160FC-B	5	≥10の10乗	-	1	2.54（結線側）/2.54 （嵌合側）	-	-	-55～+125	-	サーモプラスチック製、ガラス繊維入り（インサート）	UL 94V-0	-	-	-	-	-	-	-	角型	-	-	IEC 61076-4-113 （コンプリメンタリ）	10	1個
その他	-	その他	-	クリンプコンタクト	DIN-Signal contact BC,F,PL2, 500 reel	-	-	-	-	-	-	-	-	-	銅合金（コンタクト）	-	0.09～0.5（BC コンタクト用）	20～28（BC コンタクト用）	0.7～1.5	3.5～4	-	-	-	-	-	-	IEC 60603-2（コンプリメンタリ）	10	1パック 500個入り
その他	-	その他	-	クリンプコンタクト	DIN-Signal contact BC,F,PL2,single	-	-	-	-	-	-	-	-	-	銅合金（コンタクト）	-	0.09～0.5（BC コンタクト用）	20～28（BC コンタクト用）	0.7～1.5	3.5～4	-	-	-	-	-	-	IEC 60603-2（コンプリメンタリ）	10	5個
その他	-	その他	-	ネジ	DIN-Signal locking screw	-	-	-	-	-	-	-	-	-	メタル（アクセサリー）	-	-	-	-	-	-	-	-	-	-	-	-	10	10個
その他	-	その他	-	シェルハウジング用インサート	DIN-Signal round cable insert	-	-	-	-	-	-	-	-	-	サーモプラスチック（アクセサリー）	-	-	-	-	-	-	-	-	-	-	-	-	10	1個
その他	-	その他	-	コーディングピン	DIN-Signal coding key	-	-	-	-	-	-	-	-	-	サーモプラスチック（アクセサリー）	-	-	-	-	-	-	-	-	-	-	-	-	10	5個
対基板	2	オス(プラグ)	UL / CSA	コネクタ	DIN-Signal B064MS-3,0C1-22	2	≥10の12乗	≤20	1	2.54（結線側）/2.54 （嵌合側）	≥1.2	≥1.2	-55～+125	IIIa（175≤CTI<400）	サーモプラスチック製、ガラス繊維入り（インサート）/銅合金（コンタクト）	UL 94V-0	-	-	-	-	-	-	-	角型	≤60	≥400	IEC 60603-2	10	2個
その他	-	その他	-	ロックレバー	DIN-Signal locking lever for female R	-	-	-	-	-	-	-	-	-	サーモプラスチック（アクセサリー）	-	-	-	-	-	-	-	-	-	-	-	-	10	2個
その他	-	その他	-	ピンシュラウド	Din type C/R shroud press-in a=5.90	-	-	-	-	-	-	-	-	-	サーモプラスチック（アクセサリー）	-	-	-	-	-	2.4±0.4、6.4±0.4	-	-	-	-	-	-	10	1個
その他	-	その他	-	ピンシュラウド	Din type C/R shroud screw fix a=9.10	-	-	-	-	-	-	-	-	-	サーモプラスチック（アクセサリー）	-	-	-	-	-	3.2±0.4、6.4±0.4	-	-	-	-	-	-	10	1個
その他	-	その他	-	ピンシュラウド	Din type C/R shroud screw fix a=5.90	-	-	-	-	-	-	-	-	-	サーモプラスチック（アクセサリー）	-	-	-	-	-	2.4±0.4、6.4±0.4	-	-	-	-	-	-	10	1個
その他	-	その他	-	ピンシュラウド	Din type C/R shroud screw fix a=5.10	-	-	-	-	-	-	-	-	-	サーモプラスチック（アクセサリー）	-	-	-	-	-	3.2±0.4	-	-	-	-	-	-	10	1個
その他	-	その他	-	シェルハウジング	DIN-Signal shell housing C15	-	-	-	-	-	-	-	-40～+125	-	ガラス繊維入り強化、サーモプラスチック（アクセサリー）	-	-	-	-	-	-	IP20	RAL 7032 （ぺブルグレー）	-	-	-	-	10	1個
対基板	2	メス(ソケット)	UL / CSA	コネクタ	DIN-Signal C096FC-B	3	≥10の12乗	≤20	1	2.54（結線側）/2.54 （嵌合側）	≥1.2	≥1.2	-55～+125	IIIa（175≤CTI<400）	サーモプラスチック製、ガラス繊維入り（インサート）	UL 94V-0	-	-	-	-	-	-	-	角型	-	-	IEC 60603-2	10	1個
対基板	2	オス(プラグ)	UL / CSA	コネクタ	DIN-Signal C096MS-3,0C1-2	3	≥10の12乗	≤20	1	2.54（結線側）/2.54 （嵌合側）	≥1.2	≥1.2	-55～+125	IIIa（175≤CTI<400）	サーモプラスチック製、ガラス繊維入り（インサート）/銅合金（コンタクト）	UL 94V-0	-	-	-	-	-	-	-	角型	≤90	≥400	IEC 60603-2	10	2個
対基板	2	オス(プラグ)	UL / CSA	コネクタ	DIN-Signal C096MS-3,0C1-2	3	≥10の12乗	≤20	1	2.54（結線側）/2.54 （嵌合側）	≥1.2	≥1.2	-55～+125	IIIa（175≤CTI<400）	サーモプラスチック製、ガラス繊維入り（インサート）/銅合金（コンタクト）	UL 94V-0	-	-	-	-	-	-	-	角型	≤90	≥400	IEC 60603-2	10	1個
対基板	2	オス(プラグ)	UL / CSA	コネクタ	DIN-Signal C096MS-3,0C1-3	3	≥10の12乗	≤20	1	2.54（結線側）/2.54 （嵌合側）	≥1.2	≥1.2	-55～+125	IIIa（175≤CTI<400）	サーモプラスチック製、ガラス繊維入り（インサート）/銅合金（コンタクト）	UL 94V-0	-	-	-	-	-	-	-	角型	≤90	≥50	IEC 60603-2	10	2個
対基板	2	メス(ソケット)	UL / CSA	コネクタ	BAUF.C-FE. 5,2,64POL.,AFS2,	3	≥10の12乗	≤20	1	2.54（結線側）/2.54 （嵌合側）	≥1.2	≥1.2	-55～+125	IIIa（175≤CTI<400）	サーモプラスチック製、ガラス繊維入り（インサート）/銅合金（コンタクト）	UL 94V-0	-	-	-	-	-	-	-	角型	≤60	≥400	IEC 60603-2	10	1個
対基板	1	メス(ソケット)	UL / CSA	コネクタ	DIN-Signal C064FS-C1-2	3	≥10の12乗	≤20	1	2.54（結線側）/2.54 （嵌合側）	≥1.2	≥1.2	-55～+85	IIIa（175≤CTI<400）	サーモプラスチック製、ガラス繊維入り（インサート）/銅合金（コンタクト）	UL 94V-0	-	-	-	-	-	-	-	角型	≤60	≥400	IEC 60603-2	10	1個
対基板	2	メス(ソケット)	UL / CSA	コネクタ	DIN-Signal C096FS-4,5C1-2	3	≥10の12乗	≤20	1	2.54（結線側）/2.54 （嵌合側）	≥1.2	≥1.2	-55～+125	IIIa（175≤CTI<400）	サーモプラスチック製、ガラス繊維入り（インサート）/銅合金（コンタクト）	UL 94V-0	-	-	-	-	-	-	-	角型	≤90	≥400	IEC 60603-2	10	1個
対基板	2	メス(ソケット)	UL / CSA	コネクタ	DIN-Signal C096FS-4,5C1-2-kp	3	≥10の12乗	≤20	1	2.54（結線側）/2.54 （嵌合側）	≥1.2	≥1.2	-55～+125	IIIa（175≤CTI<400）	サーモプラスチック製、ガラス繊維入り（インサート）/銅合金（コンタクト）	UL 94V-0	-	-	-	-	-	-	-	角型	≤90	≥400	IEC 60603-2	10	1個
対基板	2	メス(ソケット)	UL / CSA	コネクタ	DIN-Signal C096FPW-13,2C1-2	3	≥10の12乗	≤20	1	2.54（結線側）/2.54 （嵌合側）	≥1.2	≥1.2	-40～+105	IIIa（175≤CTI<400）	サーモプラスチック製、ガラス繊維入り（インサート）/銅合金（コンタクト）	UL 94V-0	-	-	-	-	≥1.6	-	-	角型	≤90	≥400	IEC 60603-2	10	1個
対基板	2	メス(ソケット)	UL / CSA	コネクタ	DIN-Signal C096FPW-17,0C1-2	3	≥10の12乗	≤20	1	2.54（結線側）/2.54 （嵌合側）	≥1.2	≥1.2	-40～+105	IIIa（175≤CTI<400）	サーモプラスチック製、ガラス繊維入り（インサート）/銅合金（コンタクト）	UL 94V-0	-	-	-	-	≥1.6	-	-	角型	≤90	≥400	IEC 60603-2	10	1個
対基板	2	オス(プラグ)	UL / CSA	コネクタ	DIN-Signal C096MS-3,0C1-2-clip	3	≥10の12乗	≤20	1	2.54（結線側）/2.54 （嵌合側）	≥1.2	≥1.2	-55～+125	IIIa（175≤CTI<400）	サーモプラスチック製、ガラス繊維入り（インサート）/銅合金（コンタクト）	UL 94V-0	-	-	-	-	1.6±0.2	-	-	角型	≤90	≥400	IEC 60603-2	10	1個
対基板	2	オス(プラグ)	UL / CSA	コネクタ	DIN-Signal C096MS-3,0C1-2-cod	3	≥10の12乗	≤20	1	2.54（結線側）/2.54 （嵌合側）	≥1.2	≥1.2	-55～+125	IIIa（175≤CTI<400）	サーモプラスチック製、ガラス繊維入り（インサート）/銅合金（コンタクト）	UL 94V-0	-	-	-	-	-	-	-	角型	≤90	≥400	IEC 60603-2	10	1個
対基板	2	オス(プラグ)	UL / CSA	コネクタ	DIN-Signal 2B032MS-3,0C1-2	2	≥10の12乗	≤20	1	2.54（結線側）/2.54 （嵌合側）	≥1.2	≥1.2	-55～+125	IIIa（175≤CTI<400）	サーモプラスチック製、ガラス繊維入り（インサート）/銅合金（コンタクト）	UL 94V-0	-	-	-	-	-	-	-	角型	≥30	≥400	IEC 60603-2（コンプリメンタリ）	10	2個
対基板	2	オス(プラグ)	UL / CSA	コネクタ	DIN-Signal 2C048MS-1C1-2	3	≥10の12乗	≤20	1	2.54（結線側）/2.54 （嵌合側）	≥1.2	≥1.2	-55～+125	IIIa（175≤CTI<400）	サーモプラスチック製、ガラス繊維入り（インサート）/銅合金（コンタクト）	UL 94V-0	-	-	-	-	-	-	-	角型	≤45	≥400	IEC 60603-2（コンプリメンタリ）	10	1個
対基板	2	メス(ソケット)	UL / CSA	コネクタ	DIN-Signal 2C048FP-4,5C1-2	3	≥10の12乗	≤20	1	2.54（結線側）/2.54 （嵌合側）	≥1.2	≥1.2	-40～+105	IIIa（175≤CTI<400）	サーモプラスチック製、ガラス繊維入り（インサート）/銅合金（コンタクト）	UL 94V-0	-	-	-	-	≥1.6	-	-	角型	≤45	≥400	IEC 60603-2（コンプリメンタリ）	10	1個
対基板	2	オス(プラグ)	UL / CSA	コネクタ	DIN-Signal Q064MS-4,0C1-2	2	≥10の12乗	≤20	1	2.54（結線側）/2.54 （嵌合側）	≥1.2	≥1.2	-55～+125	IIIa（175≤CTI<400）	サーモプラスチック製、ガラス繊維入り（インサート）/銅合金（コンタクト）	UL 94V-0	-	-	-	-	-	-	-	角型	≤60	≥400	IEC 60603-2（コンプリメンタリ）	10	1個
対基板	2	オス(プラグ)	UL / CSA	コネクタ	DIN-Signal R096MS-4,0C1-2	3	≥10の12乗	≤20	1	2.54（結線側）/2.54 （嵌合側）	≥1.2	≥1.2	-55～+125	IIIa（175≤CTI<400）	サーモプラスチック製、ガラス繊維入り（インサート）/銅合金（コンタクト）	UL 94V-0	-	-	-	-	-	-	-	角型	≤90	≥400	IEC 60603-2（コンプリメンタリ）	10	1個
対基板	2	メス(ソケット)	UL / CSA	コネクタ	DIN-Signal C096FS-4,5C1-1	3	≥10の12乗	≤20	1	2.54（結線側）/2.54 （嵌合側）	≥1.2	≥1.2	-55～+125	IIIa（175≤CTI<400）	サーモプラスチック製、ガラス繊維入り（インサート）/銅合金（コンタクト）	UL 94V-0	-	-	-	-	-	-	-	角型	≤90	≥500	IEC 60603-2（コンプリメンタリ）	10	1個

通常単価(税別) (税込単価)	通常出荷日

4,351円 ( 4,786円 )	在庫品1日目当日出荷可能
31,546円 ( 34,701円 )	在庫品1日目当日出荷可能
93円 ( 102円 )	在庫品1日目当日出荷可能
187円 ( 206円 )	在庫品1日目当日出荷可能
1,316円592円 ( 651円 )	在庫品1日目当日出荷可能
250円 ( 275円 )	在庫品1日目当日出荷可能
513円 ( 564円 )	在庫品1日目当日出荷可能
549円 ( 604円 )	在庫品1日目当日出荷可能
749円 ( 824円 )	在庫品1日目当日出荷可能
634円 ( 697円 )	在庫品1日目当日出荷可能
813円 ( 894円 )	在庫品1日目当日出荷可能
813円 ( 894円 )	在庫品1日目当日出荷可能
3,469円 ( 3,816円 )	在庫品1日目当日出荷可能
1,645円904円 ( 994円 )	在庫品1日目当日出荷可能
986円295円 ( 325円 )	在庫品1日目当日出荷可能
1,659円 ( 1,825円 )	在庫品1日目当日出荷可能
912円501円 ( 551円 )	在庫品1日目当日出荷可能
3,603円1,621円 ( 1,783円 )	在庫品1日目当日出荷可能
2,297円 ( 2,527円 )	在庫品1日目当日出荷可能
1,101円330円 ( 363円 )	在庫品1日目当日出荷可能
1,334円667円 ( 734円 )	在庫品1日目当日出荷可能
2,246円 ( 2,471円 )	在庫品1日目当日出荷可能
2,567円 ( 2,824円 )	在庫品1日目当日出荷可能
836円376円 ( 414円 )	在庫品1日目当日出荷可能
1,841円 ( 2,025円 )	在庫品1日目当日出荷可能
844円 ( 928円 )	在庫品1日目当日出荷可能
868円 ( 955円 )	在庫品1日目当日出荷可能
1,132円 ( 1,245円 )	在庫品1日目当日出荷可能
1,415円 ( 1,557円 )	在庫品1日目当日出荷可能
1,733円 ( 1,906円 )	在庫品1日目当日出荷可能
1,284円577円 ( 635円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

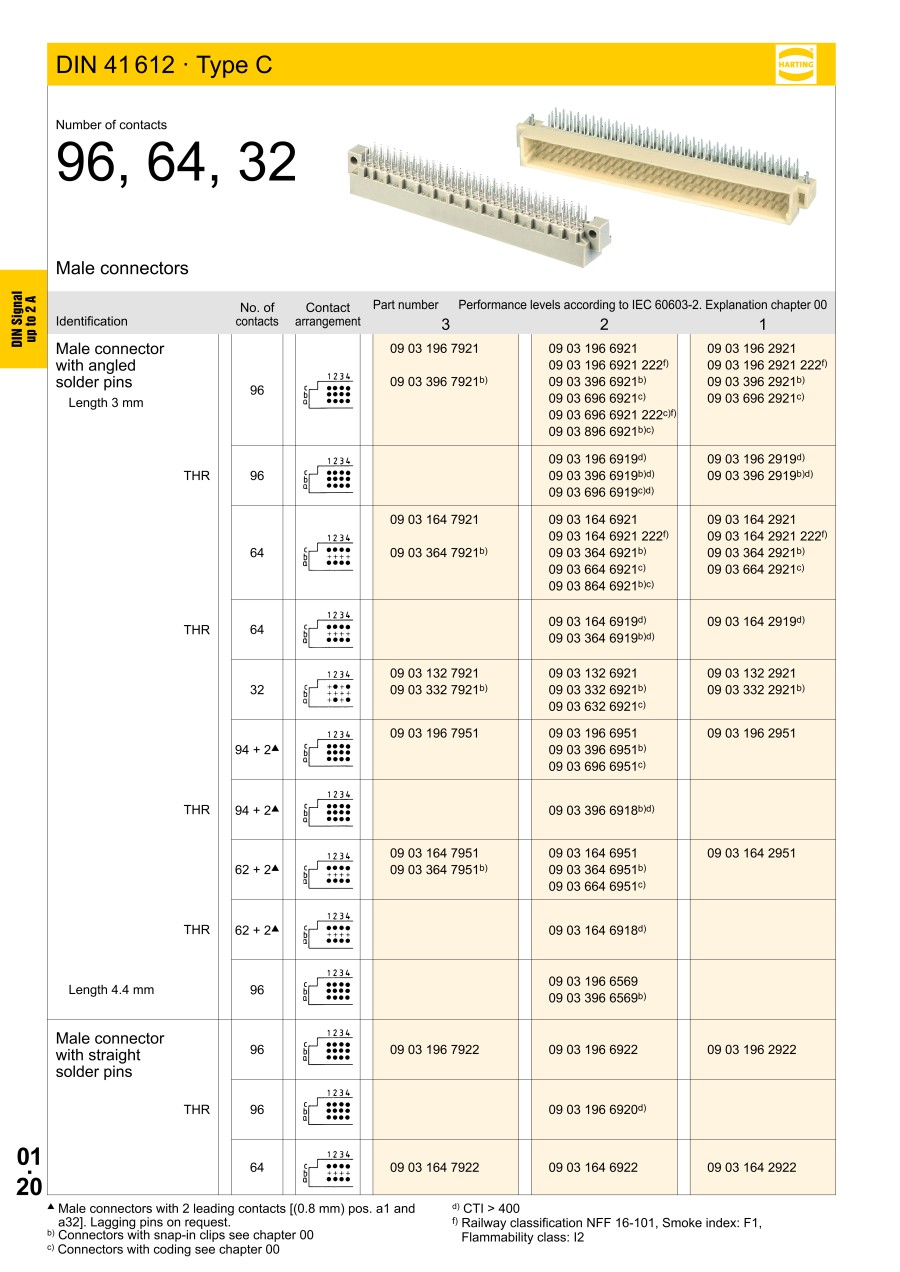

HARTING 基板用コネクタ・DIN41612/har-bus（R） 64 VME 64x。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
現在庫が完売し次第、一部商品の仕様変更（形状、端子メッキ、温度範囲）が予定されております。詳細はこちらのメーカーレターをご確認ください。
【一部商品取扱終了情報】在庫無くなり次第、一部商品はミスミで受注受付を終了します。推奨代替品はございません。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

ミスミ
PRC05コネクタワンタッチ・中継タイプ
ミスミ
CAT5e STP（より線／単線）自由長 LANケーブル

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
