基板用コネクタ・har-bus(R) HMメトリックコネクタ
- 用途
- 対基板
- 使用電流 (A)
- 20
- ピン数
- 4
- 適用ピン・コンタクト
- オス(プラグ)
- シリーズ
- その他
- 接続方向
- アングル
- 代表規格
- UL / CSA / ROHS
ご注意
- 【取扱終了情報】在庫無くなり次第、ミスミで受注受付を終了します。推奨代替品はございません。
閲覧中の商品と併せてご検討ください

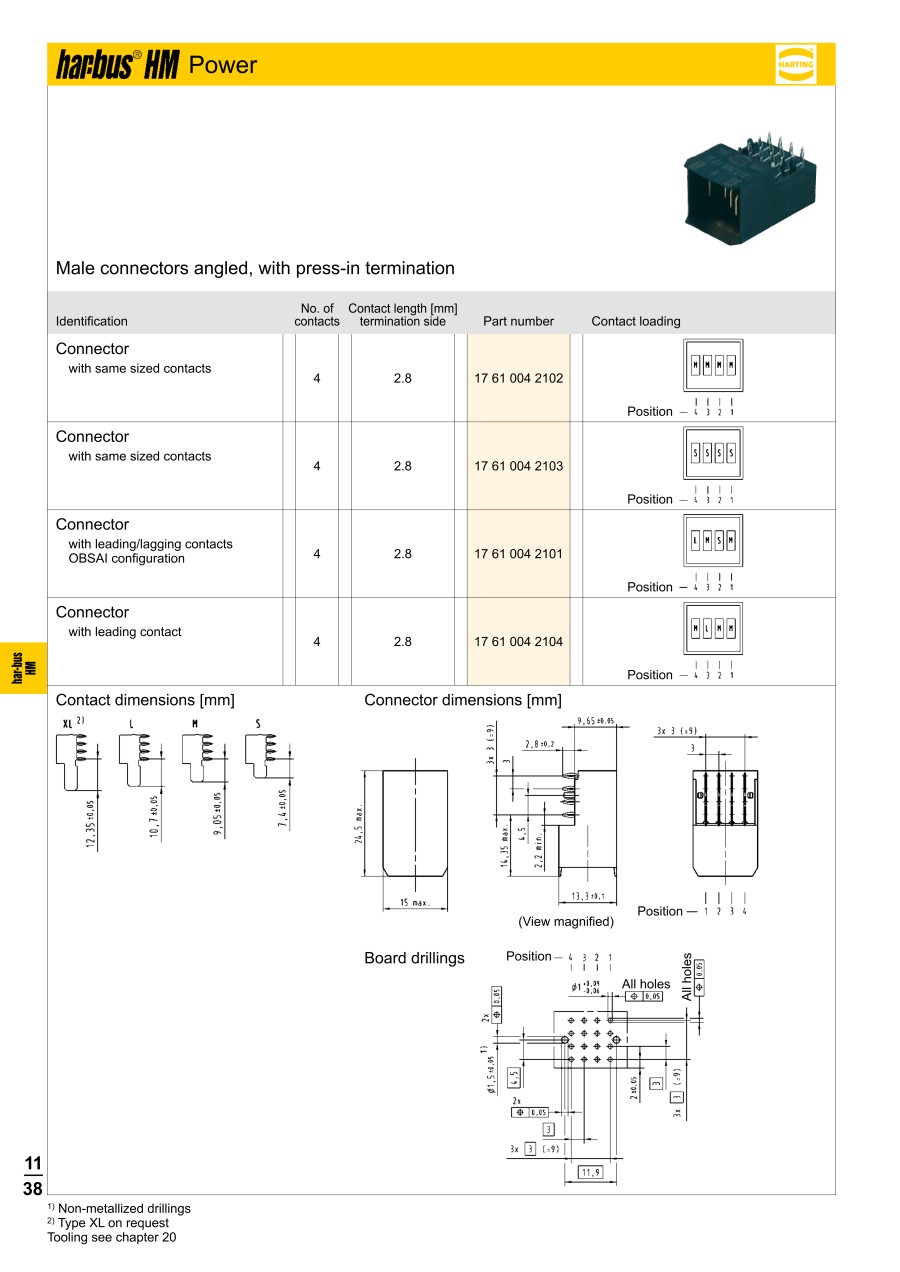

17-61-004-2102の仕様・寸法情報
詳細情報
基本情報
HM-POWER MESSERLEISTE 4 POL. EINPR;AFS 2
・コンタクト列：1
・コンタクト間隔 (結線側)：3 mm
・コンタクト・間隔 (嵌合側)：3 mm
・定格電流：20 A
・空間距離：> 2.3 mm
・沿面絶縁距離：> 2.3 mm
・絶縁抵抗：> 10^9 Ω
・接触抵抗：< 1 mΩ
・使用温度範囲：-55 ～ +125 °C
・挿入力：≤ 16 N
・引抜力：≥ 2 N
・試験電圧 Ur.m.s.：1.5 kV
・材質 (インサート)：サーモプラスチック製、ガラス繊維入り
・カラー(インサート)：黒
・材質 (コンタクト)：銅合金
・表面 (コンタクト)：金メッキ
・UL 94準拠難燃性クラスの材質：V-0
・認証：UL / CSA
ご注意
- 【取扱終了情報】在庫無くなり次第、ミスミで受注受付を終了します。推奨代替品はございません。
