ＨＡＲＴＩＮＧ

基板用コネクタ・DIN41612

カタログ |

一部SALE 2025/12/26まで
数量スライド割引
当日出荷可能

通常単価(税別): 90円～3,454円特別価格

税込単価: 99円～3,799円特別価格

HARTIG 基板用コネクタ・DIN41612。（詳細はメーカーカタログをご覧...

シリーズ
DIN

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

未確定：候補が19型番あります。

型番リスト
詳細情報
カタログ

型番リスト

表示件数

型番

09-04-132-6921
09-04-132-6922
09-04-232-6831
09-06-000-8472
09-06-000-8481
09-06-000-8482
09-06-000-9908
09-06-000-9984
09-06-000-9987
09-06-000-9988
09-06-001-9905
09-06-048-2906
09-06-115-2921
09-06-132-6931
09-06-215-2811
09-06-248-6832
09-06-248-6833
09-06-248-6835
09-06-248-6848

用途

使用電流

(A)

ピン数

適用ピン・コンタクト

代表規格

種類

仕様

列数

絶縁抵抗

(Ω)

接触抵抗

(mΩ)

試験電圧

(kV)

コンタクト間隔

(mm)

空間距離

(mm)

沿面絶縁距離

(mm)

使用温度範囲

(℃)

絶縁グループ

材質

表面処理

難燃性

導体断面積

(mm2)

AWGサイズ

(AWG)

ワイヤー外径

(mm)

ストリップ長さ

(mm)

基板厚さ

(mm)

保護等級

色

コネクタ形状

保護機能(耐環境性)

コネクタシリーズ

挿入力・引抜力

(N)

嵌合回数

備考

RoHS?

最小発注数量

対基板	6	32	オス(プラグ)	UL / CSA	コネクタ	DIN-Power D032MS-3,0C1-2	2	≥10の12乗	≤15	1.55	5.08（結線側）/5.08（嵌合側）	≥3	≥3	-55～+125	IIIa（175≤CTI<400）	サーモプラスチック製、ガラス繊維入り（インサート）/銅合金（コンタクト）	-	UL 94V-0	-	-	-	-	-	-	-	角型	-	D型	≤40	≥400	IEC 60603-2	10	1個
対基板	6	32	オス(プラグ)	UL / CSA	コネクタ	DIN-Power D032MS-3,0C1-2	2	≥10の12乗	≤15	1.55	5.08（結線側）/5.08（嵌合側）	≥3	≥3	-55～+125	IIIa（175≤CTI<400）	サーモプラスチック製、ガラス繊維入り（インサート）/銅合金（コンタクト）	-	UL 94V-0	-	-	-	-	-	-	-	角型	-	D型	≤40	≥400	IEC 60603-2	10	1個
対基板	6	32	メス(ソケット)	UL / CSA	コネクタ	Federleiste D 32pol. Einl□ 4,5 AFS 2	2	≥10の12乗	≤15	1.55	5.08（結線側）/5.08（嵌合側）	≥3	≥3	-55～+125	IIIa（175≤CTI<400）	サーモプラスチック製、ガラス繊維入り（インサート）/銅合金（コンタクト）	-	UL 94V-0	-	-	-	-	-	-	-	角型	-	D型	≤40	≥400	IEC 60603-2	10	1個
その他	-	-	その他	-	クリンプコンタクト	DIN-Power crimp 3,F, PL1, Einzel	-	-	-	-	-	-	-	-	-	銅合金（コンタクト）	-	-	0.5～1.5（FC 3コンタクト用）	20～16（FC 3コンタクト用）	1.6～2.8	3.5～4	-	-	-	-	-	-	-	-	IEC 60603-2（コンプリメンタリ）	10	10個
その他	-	-	その他	UL / CSA	クリンプコンタクト	DIN-Power crimp 2,F, PL2, Einzel	-	-	-	-	-	-	-	-	-	銅合金（コンタクト）	-	-	0.14～0.56（FC 2コンタクト用）	26～20（FC 2コンタクト用）	0.8～2	3.5～4	-	-	-	-	-	-	-	-	IEC 60603-2（コンプリメンタリ）	10	5個
その他	-	-	その他	UL / CSA	クリンプコンタクト	DIN-Power crimp 3,F, PL2, Einzel	-	-	-	-	-	-	-	-	-	銅合金（コンタクト）	-	-	0.5～1.5（FC 3コンタクト用）	20～16（FC 3コンタクト用）	1.6～2.8	3.5～4	-	-	-	-	-	-	-	-	IEC 60603-2（コンプリメンタリ）	10	10個
その他	-	-	その他	UL / CSA	固定ブラケット B	DIN-Power fixing bracket B right	-	-	-	-	-	-	-	-	-	サーモプラスチック（アクセサリー）	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	10	2個
その他	-	-	その他	UL / CSA	くし状のコードピン	DIN-Power code comb	-	-	-	-	-	-	-	-	-	サーモプラスチック（アクセサリー）	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	10	2個
その他	-	-	その他	UL / CSA	シェルハウジング用インサート	DIN-Power insert for LED	-	-	-	-	-	-	-	-	-	サーモプラスチック（アクセサリー）	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	10	1個
その他	-	-	その他	-	シェルハウジング用インサート	DIN-Power round cable insert 2×11	-	-	-	-	-	-	-	-	-	サーモプラスチック（アクセサリー）	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	10	1個
その他	-	-	その他	-	コーディングピン	DIN-Power coding pin D20	-	-	-	-	-	-	-	-	-	サーモプラスチック（アクセサリー）	-	-	-	-	-	-	-	-	-	-	有	-	-	-	-	10	10個
対基板	-	48	オス(プラグ)	UL / CSA	コネクタ	DIN-Power F48MW-C1-1	3	≥10の12乗	≤15	1.55（コンタクト-コンタクト）、2.5（コンタクト-GND）	5.08（結線側）/3.81、5.08（嵌合側）	≥1.6	≥3	-55～+125	IIIa（175≤CTI<400）	サーモプラスチック製、ガラス繊維入り（インサート）	-	UL 94V-0	-	-	-	-	-	-	-	角型	-	F型	-	-	IEC 60603-2（コンプリメンタリ）	10	1個
対基板	15	15	オス(プラグ)	UL / CSA	コネクタ	DIN-Power H015MS-3,2C1-1-V2	-	≥10の12乗	≤8	3.1	5.08（結線側）/6.5、10.16（嵌合側）	≥4.5	≥8	-55～+125	IIIa（175≤CTI<400）	サーモプラスチック製、ガラス繊維入り（インサート）/銅合金（コンタクト）	銀メッキ（コンタクト）	UL 94V-0	-	-	-	-	-	-	-	角型	-	H15型	≤90	≥500	IEC 60603-2（コンプリメンタリ）	10	1個
対基板	6	32	オス(プラグ)	UL / CSA	コネクタ	DIN-Power F032MS-3,0C1-2	3	≥10の12乗	≤15	1.55（コンタクト-コンタクト）、2.5（コンタクト-GND）	2.541 、5.08（結線側）/3.81 、5.08 （嵌合側）	≥1.6	≥3	-55～+125	IIIa（175≤CTI<400）	サーモプラスチック製、ガラス繊維入り（インサート）/銅合金（コンタクト）	-	UL 94V-0	-	-	-	-	-	-	-	角型	-	F型	≤50	≥400	IEC 60603-2 (コンプリメンタリ)	10	1個
対基板	15	15	メス(ソケット)	UL / CSA	コネクタ	DIN-Power H015FT-4,0C1-1	-	≥10の12乗	≤8	3.1	6.5、10.16（嵌合側）	≥4.5	≥8	-55～+125	IIIa（175≤CTI<400）	サーモプラスチック製、ガラス繊維入り（インサート）/銅合金（コンタクト）	銀メッキ（コンタクト）	UL 94V-0	-	-	-	-	-	-	-	角型	-	H15型	≤90	≥500	IEC 60603-2（コンプリメンタリ）	10	1個
対基板	6	48	メス(ソケット)	UL / CSA	コネクタ	DIN-Power Flow048FP-4,5C1-2	3	≥10の12乗	≤15	1.55（コンタクト-コンタクト）、2.5（コンタクト-GND）	3.81、5.08（結線側）/3.81、5.08（嵌合側）	≥1.6	≥3	-40～+105	IIIa（175≤CTI<400）	サーモプラスチック製、ガラス繊維入り（インサート）/銅合金（コンタクト）	-	UL 94V-0	-	-	-	-	≥1.6	-	-	角型	-	F型	≤75	≥400	IEC 60603-2（コンプリメンタリ）	10	1個
対基板	6	48	メス(ソケット)	UL / CSA	コネクタ	DIN-Power Flow048FS-3,2C1-2	3	≥10の12乗	≤15	1.55（コンタクト-コンタクト）、2.5（コンタクト-GND）	2.54、5.08（結線側）/3.81、5.08（嵌合側）	≥1.6	≥3	-55～+125	IIIa（175≤CTI<400）	サーモプラスチック製、ガラス繊維入り（インサート）/銅合金（コンタクト）	-	UL 94V-0	-	-	-	-	-	-	-	角型	-	F型	≤75	≥400	IEC 60603-2（コンプリメンタリ）	10	1個
対基板	6	48	メス(ソケット)	UL / CSA	コネクタ	Federleiste F 48pol. Einl□ 4,5 AFS 2	3	≥10の12乗	≤15	1.55（コンタクト-コンタクト）、2.5（コンタクト-GND）	5.08（結線側）/3.81、5.08（嵌合側）	≥1.6	≥3	-55～+125	IIIa（175≤CTI<400）	サーモプラスチック製、ガラス繊維入り（インサート）/銅合金（コンタクト）	-	UL 94V-0	-	-	-	-	-	-	-	角型	-	F型	≤75	≥400	IEC 60603-2（コンプリメンタリ）	10	1個
対基板	6	48	メス(ソケット)	UL / CSA	コネクタ	Federleiste F 48pol. Einl□ 3,7 AFS 2	3	≥10の12乗	≤15	1.55（コンタクト-コンタクト）、2.5（コンタクト-GND）	2.54、5.08（結線側）/3.81、5.08（嵌合側）	≥1.6	≥3	-55～+125	IIIa（175≤CTI<400）	サーモプラスチック製、ガラス繊維入り（インサート）/銅合金（コンタクト）	-	UL 94V-0	-	-	-	-	-	-	-	角型	-	F型	≤75	≥400	IEC 60603-2（コンプリメンタリ）	10	1個

通常単価(税別) (税込単価)	通常出荷日

797円 ( 877円 )	在庫品1日目当日出荷可能
1,532円 ( 1,685円 )	在庫品1日目当日出荷可能
1,706円 ( 1,877円 )	在庫品1日目当日出荷可能
111円 ( 122円 )	在庫品1日目当日出荷可能
96円 ( 106円 )	在庫品1日目当日出荷可能
111円27円 ( 30円 )	在庫品1日目当日出荷可能
590円 ( 649円 )	在庫品1日目当日出荷可能
876円 ( 964円 )	在庫品1日目当日出荷可能
1,629円 ( 1,792円 )	在庫品1日目当日出荷可能
1,691円 ( 1,860円 )	在庫品1日目当日出荷可能
90円 ( 99円 )	在庫品1日目当日出荷可能
2,990円 ( 3,289円 )	在庫品1日目当日出荷可能
2,897円 ( 3,187円 )	在庫品1日目当日出荷可能
815円448円 ( 493円 )	在庫品1日目当日出荷可能
3,183円 ( 3,501円 )	在庫品1日目当日出荷可能
3,454円1,554円 ( 1,709円 )	在庫品1日目当日出荷可能
2,629円1,183円 ( 1,301円 )	在庫品1日目当日出荷可能
2,093円 ( 2,302円 )	在庫品1日目当日出荷可能
3,259円 ( 3,585円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

HARTIG 基板用コネクタ・DIN41612。
（詳細はメーカーカタログをご覧ください）

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

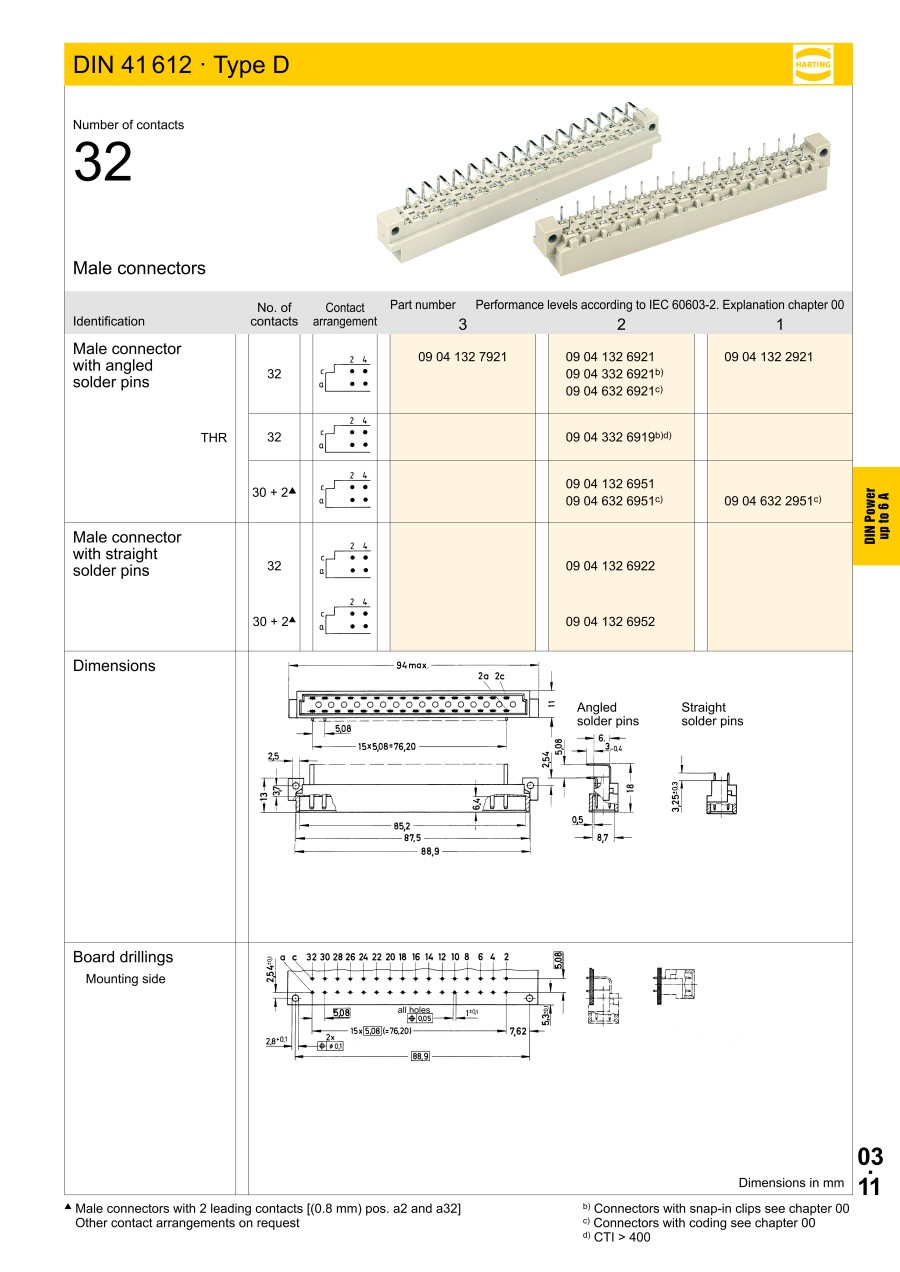

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
