エレクトロニクス部品技術窓口

絞り込み条件

未確定：候補が28型番あります。

適用ピン・コンタクト
~mm
- オス(プラグ)
- メス(ソケット)
許容電流(A)
~mm
- 6.5
- 10
- 10（信号）、40
- 16
- 40
許容電圧(V)
~mm
ピン数
~mm
- 1
- 2
- 3
- 4
- 5
- 6
- 8
- 17
- 21
電線接続方法
~mm
- 圧着
- 圧接
- その他
耐環境性
~mm
代表規格
~mm
- CE
- UL
- CSA
仕様
~mm
材質
~mm
表面処理
~mm
- クロメート処理（フード/ハウジング）
- 銀メッキ（コンタクト）
カラー
~mm
定格サージ電圧(kV)
~mm
- 0.8
- 2.5
- 4
- 6
- 6/4（信号）
- 8
保護等級
~mm
- IP65
導体断面積(mm2)
~mm
AWGサイズ(AWG)
~mm
- 20～14
ストリップ長さ(mm)
~mm
- 10
絶縁抵抗(Ω)
~mm
- ≥10の10乗
接触抵抗(mΩ)
~mm
使用温度範囲(℃)
~mm
- -40～+125
嵌合回数
~mm
- ≥500
難燃性
~mm
- UL 94V-0
- UL94V-0/UL 94V-0（ロックレバー）
汚染度
~mm
- 3
- 3/3（信号エリア）
種類
~mm
電線接続方法詳細
~mm
シリーズ詳細
~mm
- Han-Compact（R）
出荷日
- すべて
- 当日出荷可能

ＨＡＲＴＩＮＧ

Han（R）産業用コネクタインサート、アクセサリー Qシリーズ

カタログ |

通常単価(税別): 214円～8,237円特別価格

税込単価: 235円～9,061円特別価格

一部SALE 2026.03.31まで

通常出荷日：在庫品1日目当日出荷可能

Han（R）産業用コネクタインサート、アクセサリー Qシリーズ

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

よく一緒に見られています

ＨＡＲＴＩＮＧ

通常出荷日：在庫品1日目

よく一緒に見られています

ＨＡＲＴＩＮＧ

通常出荷日：在庫品1日目

未確定：候補が28型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

型番リスト
詳細情報
カタログ

型番リスト

表示件数

型番

適用ピン・コンタクト

許容電流(A)

許容電圧(V)

ピン数

電線接続方法

耐環境性

代表規格

仕様

材質

表面処理

カラー

定格サージ電圧

(kV)

保護等級

導体断面積

(mm2)

AWGサイズ

(AWG)

ストリップ長さ

(mm)

絶縁抵抗

(Ω)

接触抵抗

(mΩ)

使用温度範囲

(℃)

嵌合回数

難燃性

汚染度

種類

電線接続方法詳細

シリーズ詳細

締付けトルク

(Nm)

認証

仕様1

RoHS?

最小発注数量

-	-	-	-	-	耐環境性なし	-	T-Coding Pin for Han Q7/0 insert	サーモプラスチック	-	-	-	-	-	-	-	-	-	-	-	-	-	コーディング	-	-	-	-	-	10	1個
-	-	-	-	-	耐環境性なし	-	T-Coding Bush for Han Q 7/0 insert	サーモプラスチック	-	-	-	-	-	-	-	-	-	-	-	-	-	コーディング	-	-	-	-	-	10	1個
オス(プラグ)	-	-	1	-	耐環境性なし	-	Coding Pin Han Q 2/0	サーモプラスチック	-	-	-	-	-	-	-	-	-	-	-	-	-	コーディング	-	-	-	-	-	10	1個
-	-	-	-	-	耐環境性なし	-	Han Q12-Coding pin（20 pins per frame）	サーモプラスチック	-	-	-	-	-	-	-	-	-	-	-	-	-	コーディング	-	-	-	-	-	10	1個
メス(ソケット)	40	400（UL/CSA準拠）、400	2	その他	難燃性	UL / CSA	Han Q 2/0-F 4～6 mm2 (10 mm2 opt.)	ポリカーボネート（インサート）/銅合金（コンタクト）	銀メッキ（コンタクト）	RAL 7032（ぺブルグレー）（インサート）	6	-	4～10	-	-	≥10の10乗	≤1	-40～+125	≥500	UL 94V-0	3	インサート	アクシャルスクリュー端子	-	1.8	EN 60664-1、IEC 61984/DNV GL	-	10	1個
オス(プラグ)	16	230（導体-接地）、400（導体-導体）、600（UL/CSA準拠）	5	その他	難燃性	UL / CSA	Han Q5/0 Male QL	ポリカーボネート（インサート）/銅合金（コンタクト）	銀メッキ（コンタクト）	RAL 7032（ぺブルグレー）（インサート）	4	-	0.5～2.5	-	10	≥10の10乗	≤1	-40～+125	≥500	UL 94V-0	3	インサート	Han-Quick Lock（R）接続	-	-	EN 60664-1、IEC 61984/DNV GL	-	10	1個
メス(ソケット)	16	230（導体-接地）、400（導体-導体）、600（UL/CSA準拠）	5	その他	難燃性	UL / CSA	Han Q5/0 Female QL	ポリカーボネート（インサート）/銅合金（コンタクト）	銀メッキ（コンタクト）	RAL 7032（ぺブルグレー）（インサート）	4	-	0.5～2.5	-	10	≥10の10乗	≤1	-40～+125	≥500	UL 94V-0	3	インサート	Han-Quick Lock（R）接続	-	-	EN 60664-1、IEC 61984/DNV GL	-	10	1個
オス(プラグ)	10（信号）、40	690（導体-導体）、400（導体-接地）、600（UL/CSA準拠）、250（信号、UL/CSA準拠）、250（信号）	6	圧接	難燃性	UL / CSA	Han Q 4/2 Male Insert Crimp Term	ポリカーボネート（インサート）	-	RAL 7032（ぺブルグレー）（インサート）	6/4（信号）	-	0.14～6	-	-	≥10の10乗	≥3（信号エリア）	-40～+125	≥500	UL 94V-0	3/3（信号エリア）	インサート	-	-	-	EN 60664-1、IEC 61984	-	10	1個
メス(ソケット)	10（信号）、40	690（導体-導体）、400（導体-接地）、600（UL/CSA準拠）、250（信号、UL/CSA準拠）、250（信号）	6	圧接	難燃性	UL / CSA	Han Q 4/2 Female Insert Crimp Term	ポリカーボネート（インサート）	-	RAL 7032（ぺブルグレー）（インサート）	6/4（信号）	-	0.14～6	-	-	≥10の10乗	≥3（信号エリア）	-40～+125	≥500	UL 94V-0	3/3（信号エリア）	インサート	-	-	-	EN 60664-1、IEC 61984	-	10	1個
-	-	-	-	-	防水性	CE / UL / CSA	Han 8/0 Hous Bulkh Mount Metal	亜鉛ダイカスト（フード/ハウジング）/NBR（シール）/ステンレススチール（ロック）	クロメート処理（フード/ハウジング）	RAL 9005（ジェットブラック）（フード/ハウジング）	-	IP65	-	-	-	-	-	-40～+125	-	-	-	フード/ハウジング	-	-	-	DNV GL、CE	-	10	1個
-	-	-	-	-	防水性	CE / UL / CSA	Han Q 8/0 Housing bulkhead mount- ed	ポリカーボネート（フード/ハウジング）/NBR（シール）/ポリアミド（ロック）	-	RAL 9005（ジェットブラック）（フード/ハウジング、ロック）	-	IP65	-	-	-	-	-	-40～+125	-	UL94V-0/UL 94V-0（ロックレバー）	-	フード/ハウジング	-	Han-Compact（R）	-	DNV GL、UL/CSA	タイプレーティング UL 50/UL 50E準拠：4、12	10	1個
-	-	-	-	-	防水性	-	Han Q 8/0 Hood Side Entry PG 16	ポリカーボネート（フード/ハウジング）	-	RAL 9005（ジェットブラック）（フード/ハウジング）	-	IP65	-	-	-	-	-	-40～+125	-	UL 94V-0	-	フード/ハウジング	-	-	-	DNV GL、UL/CSA	タイプレーティング UL 50/UL 50E準拠：4、12	10	1個
オス(プラグ)	16	600（UL/CSA準拠）、500	8	圧接	難燃性	UL / CSA	Han Q 8/0 Male Insert Crimp Term	ポリカーボネート（インサート）	-	RAL 7032（ぺブルグレー）（インサート）	6	-	0.14～4	-	-	≥10の10乗	-	-40～+125	≥500	UL 94V-0	3	インサート	クリンプ端子	-	-	EN 60664-1、IEC 61984	-	10	1個
-	-	-	-	-	防水性	-	Han Q 8/0 Cover with sealing for female	-	-	-	-	IP65	-	-	-	-	-	-40～+125	-	UL 94V-0	-	カバー（メス用）	-	-	-	DNV G、UL/CSA	タイプレーティング UL 50/UL 50E準拠：4、12	10	1個
オス(プラグ)	10	250（UL/CSA準拠）、160	17	圧接	難燃性	UL / CSA	Han Q 17/0 Male Insert Crimp Term	ポリカーボネート（インサート）	-	RAL 7032（ぺブルグレー）（インサート）	2.5	-	0.14～2.5	-	-	≥10の10乗	-	-40～+125	≥500	UL 94V-0	3	インサート	クリンプ端子	-	-	EN 60664-1、IEC 61984	-	10	1個

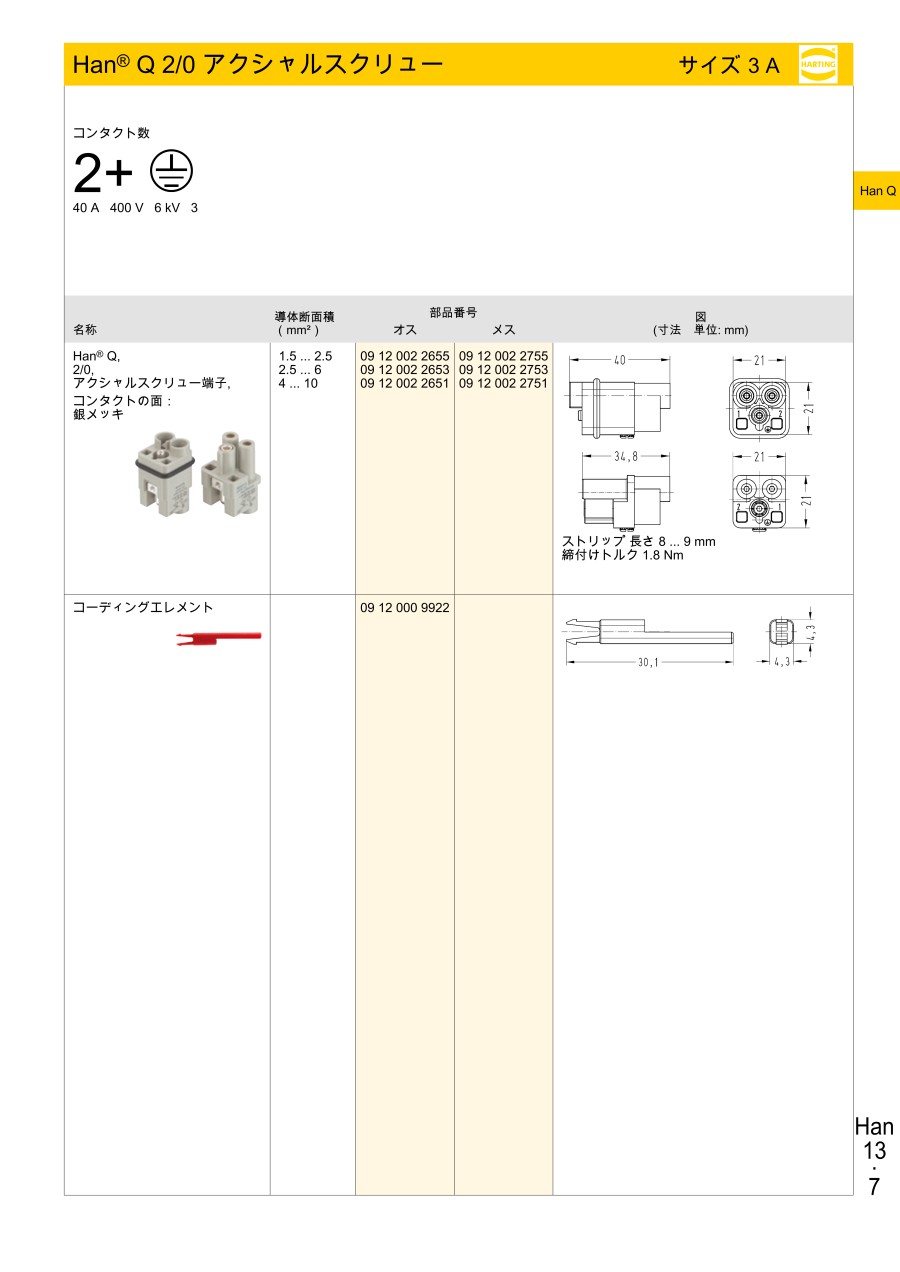

オス(プラグ)	40	400（UL/CSA準拠）、400	2	その他	難燃性	UL / CSA	Han Q 2/0-sti 4～6 mm2（10mm2 opt.）	ポリカーボネート（インサート）/銅合金（コンタクト）	銀メッキ（コンタクト）	RAL 7032（ぺブルグレー）（インサート）	6	-	4～10	-	-	≥10の10乗	≤1	-40～+125	≥500	UL 94V-0	3	インサート	アクシャルスクリュー端子	-	1.8	EN 60664-1、IEC 61984/DNV GL	-	10	1個
オス(プラグ)	40	400（UL/CSA準拠）、400	2	その他	難燃性	UL / CSA	Han Q 2/0-m 2 5～6 mm2	ポリカーボネート（インサート）/銅合金（コンタクト）	銀メッキ（コンタクト）	RAL 7032（ぺブルグレー）（インサート）	6	-	2.5～6	-	-	≥10の10乗	≤1	-40～+125	≥500	UL 94V-0	3	インサート	アクシャルスクリュー端子	-	1.8	EN 60664-1、IEC 61984/DNV GL	-	10	1個
メス(ソケット)	40	400（UL/CSA準拠）、400	2	その他	難燃性	UL / CSA	Han Q 2/0-f 2 5～6 mm2	ポリカーボネート（インサート）/銅合金（コンタクト）	銀メッキ（コンタクト）	RAL 7032（ぺブルグレー）（インサート）	6	-	2.5～6	-	-	≥10の10乗	≤1	-40～+125	≥500	UL 94V-0	3	インサート	アクシャルスクリュー端子	-	1.8	EN 60664-1、IEC 61984/DNV GL	-	10	1個
オス(プラグ)	40	600（UL/CSA準拠）、400	2	圧接	難燃性	UL / CSA	Han Q 2/0-m-crimp	ポリカーボネート（インサート）	-	RAL 7032（ぺブルグレー）（インサート）	6	-	1.5～10	-	-	≥10の10乗	-	-40～+125	≥500	UL 94V-0	3	インサート	クリンプ端子	-	-	EN 60664-1、IEC 61984/DNV GL	-	10	1個
メス(ソケット)	40	600（UL/CSA準拠）、400	2	圧接	難燃性	UL / CSA	Han Q 2/0-f-crimp	ポリカーボネート（インサート）	-	RAL 7032（ぺブルグレー）（インサート）	6	-	1.5～10	-	-	≥10の10乗	-	-40～+125	≥500	UL 94V-0	3	インサート	クリンプ端子	-	-	EN 60664-1、IEC 61984/DNV GL	-	10	1個
オス(プラグ)	40	400	3	圧接	難燃性	UL / CSA	Han Q3/0 -M- Crimp	ポリカーボネート（インサート）	-	RAL 7032（ぺブルグレー）（インサート）	6	-	1.5～10	-	-	≥10の10乗	-	-40～+125	≥500	UL 94V-0	3	インサート	クリンプ端子	-	-	EN 60664-1、IEC 61984/DNV GL	-	10	1個
メス(ソケット)	40	400	3	圧接	難燃性	UL / CSA	Han Q3/0 -F- Crimp	ポリカーボネート（インサート）	-	RAL 7032（ぺブルグレー）（インサート）	6	-	1.5～10	-	-	≥10の10乗	-	-40～+125	≥500	UL 94V-0	3	インサート	クリンプ端子	-	-	EN 60664-1、IEC 61984/DNV GL	-	10	1個
メス(ソケット)	40	830	4	圧接	難燃性	UL / CSA	Han Q4/0 -F- Crimp	ポリカーボネート（インサート）	-	RAL 7032（ぺブルグレー）（インサート）	8	-	1.5～10	-	-	≥10の10乗	-	-40～+125	≥500	UL 94V-0	3	インサート	クリンプ端子	-	-	EN 60664-1、IEC 61984/DNV GL	-	10	1個
メス(ソケット)	10（信号）、40	690（導体-導体）、400（導体-接地）、250（信号）	6	その他	難燃性	UL / CSA	Han Q 4/2 F-AS-QL	ポリカーボネート（インサート）/銅合金（コンタクト）	銀メッキ（コンタクト）	RAL 7032（ぺブルグレー）（インサート）	6/4（信号）	-	4～10	-	-	≥10の10乗	≤0.3/<3（信号エリア）	-40～+125	≥500	UL 94V-0	3/3（信号エリア）	インサート	アクシャルスクリュー端子	-	1.8	EN 60664-1、IEC 61984/DNV GL	-	10	1個
オス(プラグ)	16	600（UL/CSA準拠）、500	8	その他	難燃性	UL / CSA	Han Q8/0-M-QL 20～14 14 AWG fine strand wire	ポリカーボネート（インサート）/銅合金（コンタクト）	銀メッキ（コンタクト）	RAL 7032（ぺブルグレー）（インサート）	6	-	0.5～2.5	20～14	10	≥10の10乗	≥3	-40～+125	≥500	UL 94V-0	3	インサート	Han-Quick Lock（R）接続	-	-	EN 60664-1、IEC 61984/DNV GL	-	10	1個
オス(プラグ)	6.5	AC50/DC120	21	圧着	難燃性	UL / CSA	Han Q High Density -M-	ポリカーボネート（インサート）	-	RAL 7032（ぺブルグレー）（インサート）	0.8	-	0.09～0.56	-	-	≥10の10乗	-	-40～+125	≥500	UL 94V-0	3	インサート	クリンプ端子	-	-	EN 60664-1、IEC 61984/DNV GL	-	10	1個
メス(ソケット)	6.5	AC50/DC120	21	圧着	難燃性	UL / CSA	Han Q High Density -F-	ポリカーボネート（インサート）	-	RAL 7032（ぺブルグレー）（インサート）	0.8	-	0.09～0.56	-	-	≥10の10乗	-	-40～+125	≥500	UL 94V-0	3	インサート	クリンプ端子	-	-	EN 60664-1、IEC 61984/DNV GL	-	10	1個
-	-	-	-	-	防水性	-	Han Q 8/0 Hood Top Entry M25	ポリカーボネート（フード/ハウジング）	-	RAL 9005（ジェットブラック）（フード/ハウジング）	-	IP65	-	-	-	-	-	-40～+125	-	UL 94V-0	-	フード/ハウジング	-	-	-	DNV GL、UL/CSA	タイプレーティング UL 50/UL 50E準拠：4、12	10	1個

通常単価(税別) (税込単価)	通常出荷日

215円 ( 237円 )	在庫品1日目当日出荷可能
215円 ( 237円 )	在庫品1日目当日出荷可能
214円53円 ( 58円 )	在庫品1日目当日出荷可能
655円 ( 721円 )	在庫品1日目当日出荷可能
4,593円 ( 5,052円 )	在庫品1日目当日出荷可能
2,925円 ( 3,218円 )	在庫品1日目当日出荷可能
3,139円 ( 3,453円 )	在庫品1日目当日出荷可能
2,990円 ( 3,289円 )	在庫品1日目当日出荷可能
3,190円 ( 3,509円 )	在庫品1日目当日出荷可能
2,666円 ( 2,933円 )	在庫品1日目当日出荷可能
1,284円 ( 1,412円 )	在庫品1日目当日出荷可能
1,251円875円 ( 963円 )	在庫品1日目当日出荷可能
2,450円1,592円 ( 1,751円 )	在庫品1日目当日出荷可能
1,627円 ( 1,790円 )	在庫品1日目当日出荷可能
2,450円 ( 2,695円 )	在庫品1日目当日出荷可能
4,314円 ( 4,745円 )	在庫品1日目当日出荷可能
4,314円2,588円 ( 2,847円 )	在庫品1日目当日出荷可能
5,348円 ( 5,883円 )	在庫品1日目当日出荷可能
1,555円 ( 1,711円 )	在庫品1日目当日出荷可能
1,459円 ( 1,605円 )	在庫品1日目当日出荷可能
1,612円 ( 1,773円 )	在庫品1日目当日出荷可能
1,709円 ( 1,880円 )	在庫品1日目当日出荷可能
2,048円 ( 2,253円 )	在庫品1日目当日出荷可能
8,237円3,294円 ( 3,623円 )	在庫品1日目当日出荷可能
5,231円 ( 5,754円 )	在庫品1日目当日出荷可能
1,380円 ( 1,518円 )	在庫品1日目当日出荷可能
2,065円 ( 2,272円 )	在庫品1日目当日出荷可能
1,490円 ( 1,639円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

Han（R）産業用コネクタインサート、アクセサリー Qシリーズ

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

ミスミ
SS30UCR UL／CE対応
SS30UCR UL／CE対応
ミスミ
SS300R　UL規格　小径
SS300R　UL規格　小径・低価格

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
