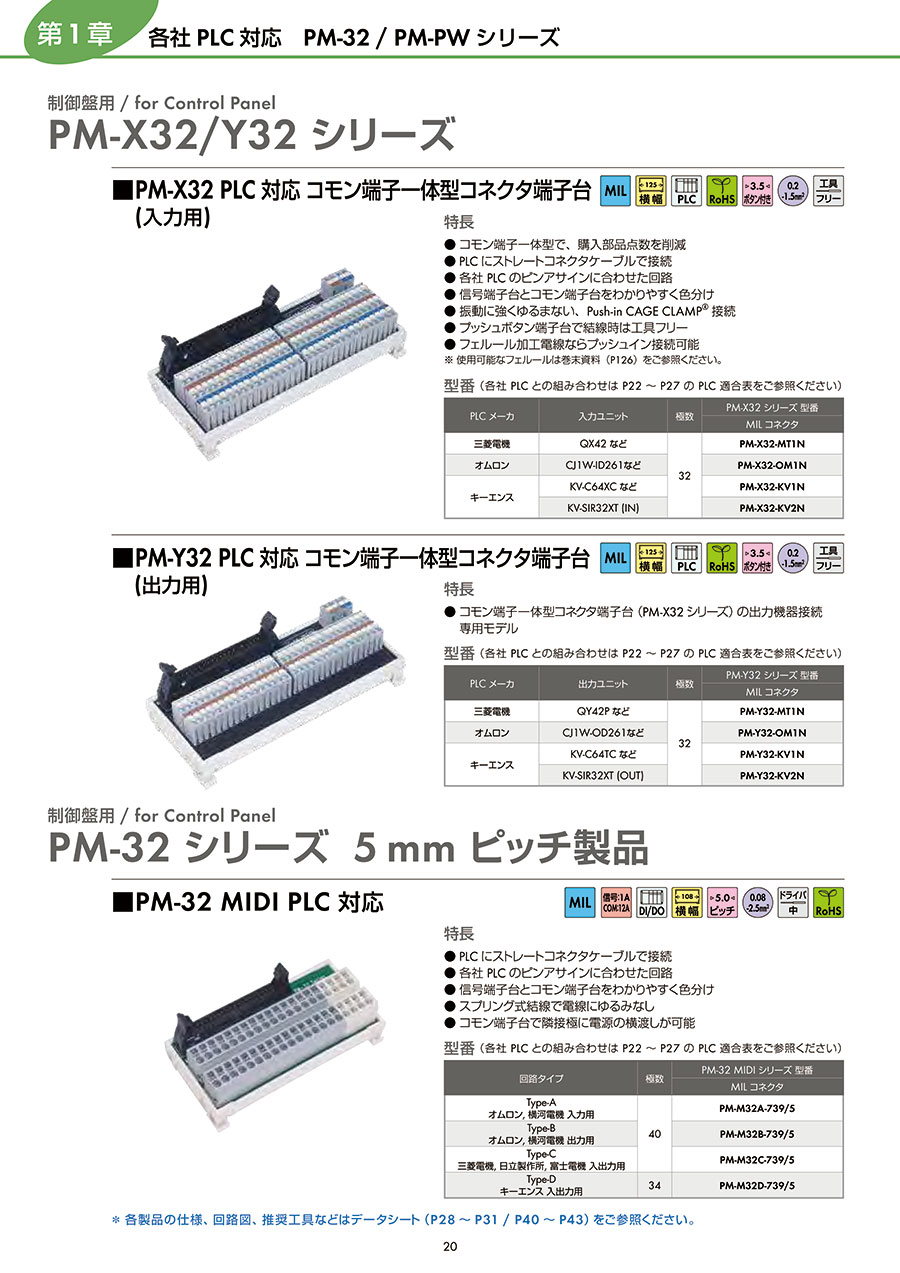

PLC対応 コモン一体型コネクタ端子台 PM-X32/Y32シリーズ
閲覧中の商品と併せてご検討ください
－閉じる
PM-X32-KV1Nの仕様・寸法情報
コネクタ
MILコネクタ
極数(極)
32
取付方法
DINレール付
端子間ピッチ(mm)
3.5
対応機器
PLC
対応機器メーカ
-
寸法 縦(mm)
40.9
寸法 横(mm)
125
寸法 奥行き(mm)
55
入出力タイプ
入力
定格電圧(V)
AC/DC30
定格電流(A)
1/3/6
端子台 電線結線方法
スクリューレス
電線 適合断面積(mm2)
0.2～1.5
電線 適合AWGサイズ(AWG)
24～16
適合 電線被膜外径(mm)
2.8
電線 むき長さ(mm)
8～9
推奨工具
210-719、 210-119SB
詳細情報
基本情報
【特長】
・コモン端子一体型で、購入部品点数を削減。
・PLC にストレートコネクタケーブルで接続。
・各社 PLC のピンアサインに合わせた回路。
・信号端子台とコモン端子台をわかりやすく色分け。
・振動に強くゆるまない、Push-in CAGE CLAMP（R）接続。
・プッシュボタン端子台で結線時は工具フリー。
・フェルール加工電線ならプッシュイン接続可能。
・Y32シリーズはコモン端子一体型コネクタ端子台（PM-X32シリーズ）の出力機器接続専用モデル。
