JST 基板ヘッダ, 10極, 1列, ストレート, 電線対基板 2.5mm EHシリーズ
- 通常単価(税別)
- 72円50円
- 税込単価
- 79円55円
・シリーズ = EH・ピッチ = 2.5mm・コンタクト数 = 10・行数 = 1・ボディ向き = ス...
詳細を確認- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 商品画像はあくまでもイメージです。実物と異なる事がありますので、商品の外観はメーカーHP等でご確認をお願いします。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
閲覧中の商品と併せてご検討ください
B10B-EH (LF)(SN)の仕様・寸法情報
詳細情報
基本情報
・シリーズ = EH
・ピッチ = 2.5mm
・コンタクト数 = 10
・行数 = 1
・ボディ向き = ストレート
・シュラウド/アンシュラウド = シュラウド
・取り付けタイプ = スルーホール
・端子方法 = はんだ
・コンタクトめっき = 錫
・定格電圧 = 250 V ac/dc
ULファイル番号60389、CSAファイル番号LR20812. メーカー型番BxxB-EH-Aには長さ3.2 mmのピンが、型番BxxB-EHには長さ4.0 mmのピンが付いています。 EHシリーズストレートヘッダ. JST EHシリーズの2.5 mmピッチ1列シュラウド付きトップエントリ（ストレート）基板ヘッダです。正確な極性でかん合できるようにキーイングが一体化されています。対応する圧着ソケットハウジングについては、RS代表
・品番： 311-6209 311-6209 を、IDCソケットハウジングについては、RS代表
・品番： 311-6287 311-6287 を参照してください。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 商品画像はあくまでもイメージです。実物と異なる事がありますので、商品の外観はメーカーHP等でご確認をお願いします。

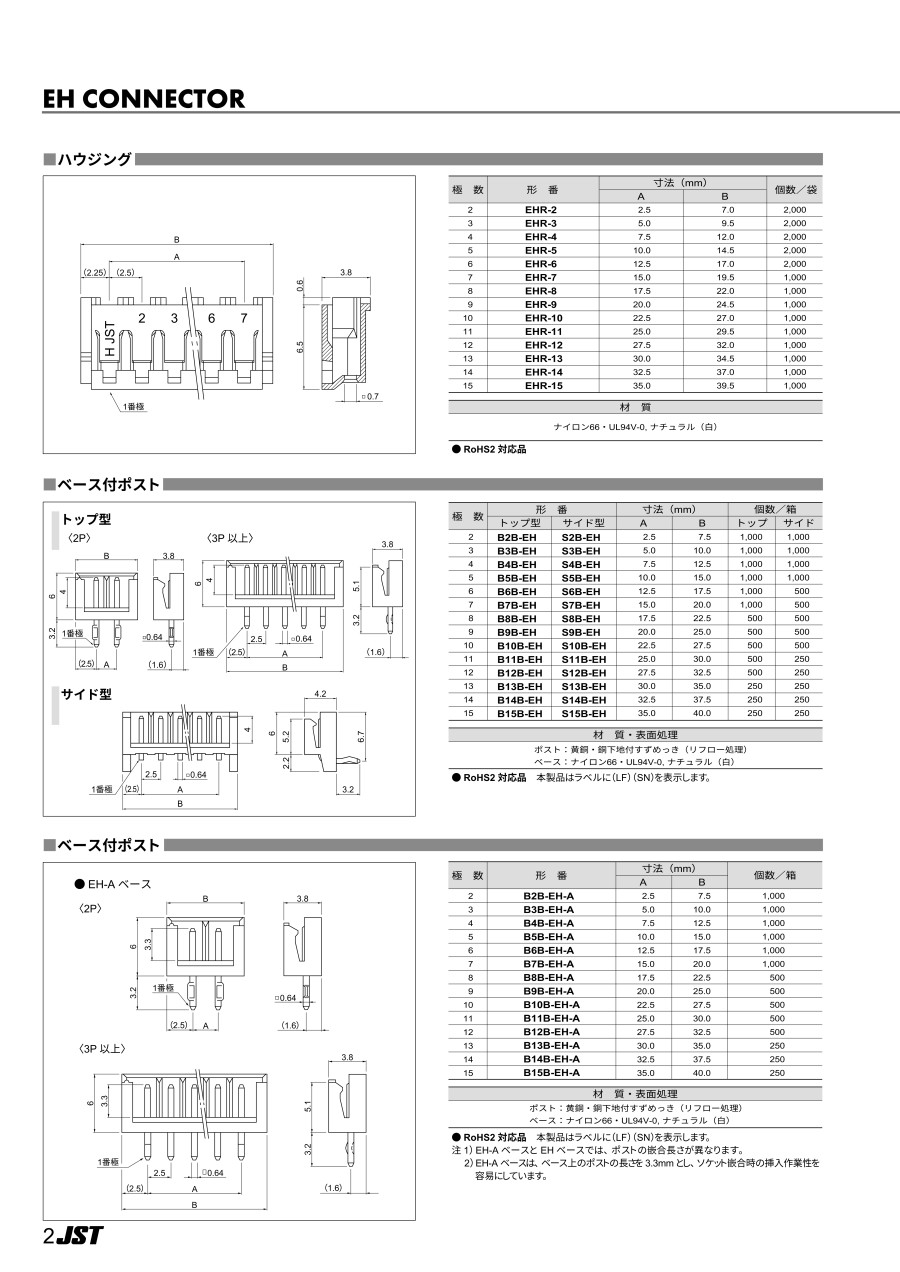

カタログ
