JST コネクタハウジング メス 6極 1列 1mm NSHシリーズ
- 通常単価(税別)
- 42円
- 税込単価
- 46円
・コンタクト数 = 6・行数 = 1・ピッチ = 1mm・ジェンダー = メス・取り付けタイプ = P...
詳細を確認- 商品画像はあくまでもイメージです。実物と異なる事がありますので、商品の外観はメーカーHP等でご確認をお願いします。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
閲覧中の商品と併せてご検討ください

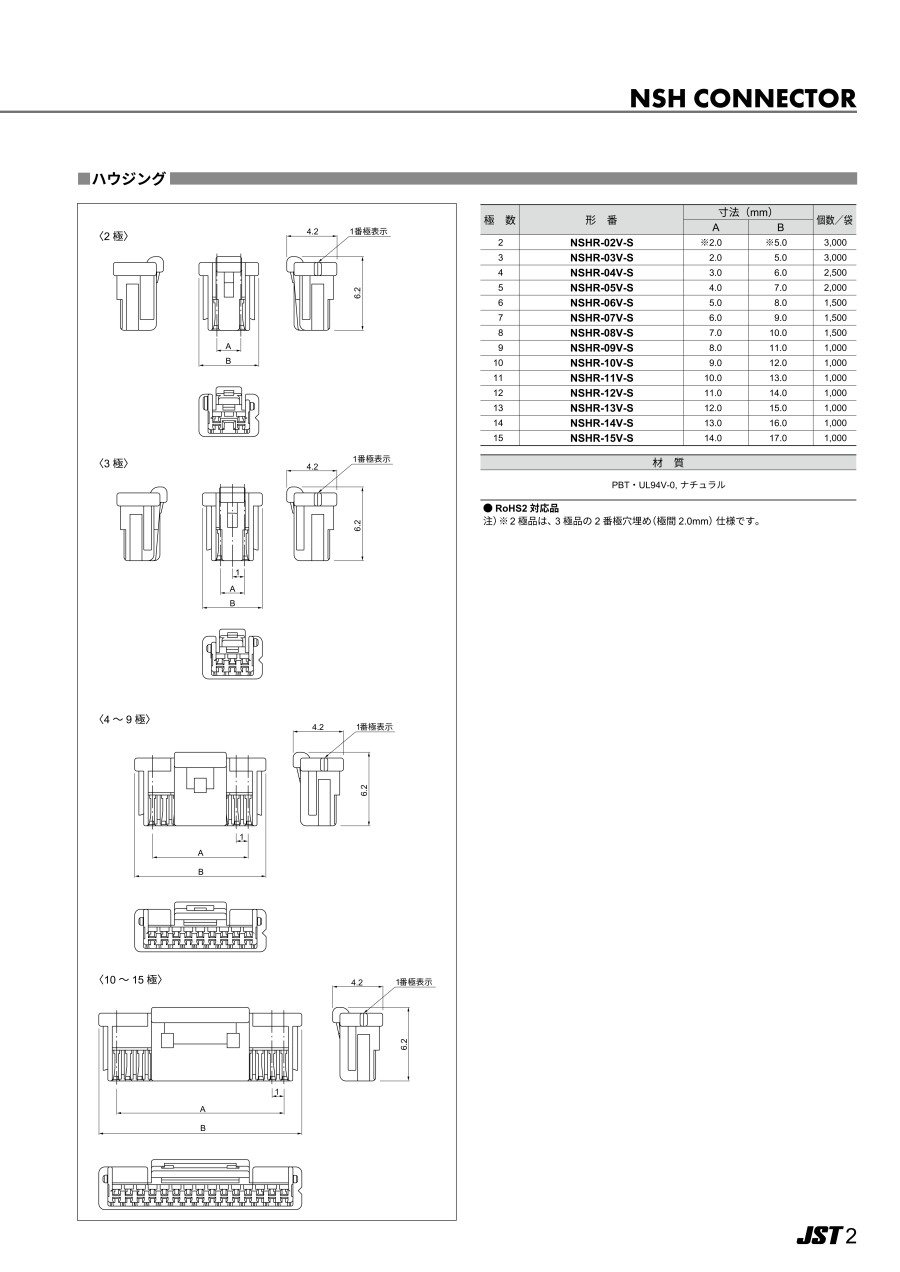

NSHR-06V-Sの仕様・寸法情報
詳細情報
基本情報
・コンタクト数 = 6
・行数 = 1
・ピッチ = 1mm
・ジェンダー = メス
・取り付けタイプ = PCBマウント
・シリーズ = NSH
・併用可能製品 = NSHシリーズコネクタ
・ボディ向き = ストレート
・長さ = 8mm
・幅 = 4.2mm
・深さ = 6.2mm
・ハウジング材質 = PBT
JST 1.0 mm NSH電線対基板ヘッダ / ソケットコネクタ. NSHシリーズ1.0 mmピッチ電線対基板表面実装ヘッダ / ケーブル取り付けソケットコネクタは、省スペースのサブミニチュア設計です。特別構造のスプリング機能の使用を通じ、低挿入力を実現しています。 NSH 1.0 mmコネクタは、ヘッダとソケットのかん合時にクリック音が鳴るラッチロック機構を備えています。 NSH表面実装ヘッダは、はんだ保持機能を備えています。垂直又はライトアングル取り付け構成があります。 このNSH圧着ソケットハウジングはSLEH圧着ソケットコンタクト（品番< 906-0014'） 906-0014 に対応します。
ご注意
- 商品画像はあくまでもイメージです。実物と異なる事がありますので、商品の外観はメーカーHP等でご確認をお願いします。
カタログ
