圧着端子コンタクト DF62／DF62Wシリーズ【1～100個入り】

商品の詳細

　　

項目	内容
コネクタ形状	レセプタクル
実装ピッチ	0.5mm
本体長さ(ピッチ方向)	6.46, 7.46, 8.46, 10.96, 11.96, 12.96, 13.46, 16.96, 18.46 mm
本体高さ	1.1 mm
本体幅(奥行き)	4.0 mm
接点位置	上接点
ZIF/Non-ZIF/LIF	Non-ZIF
FPC/FFC挿入方向	水平
適合FFC/FPC	FPC
極数	13, 17, 21, 31, 35, 39, 41, 55, 61
開口部ピッチ	0.25 mm
使用温度範囲 Max.	85 ℃
使用温度範囲 Min.	-55 ℃
定格電圧(AC)	AC 30.0 V
定格電圧(DC)	DC 30.0 V
定格電流	0.25 A

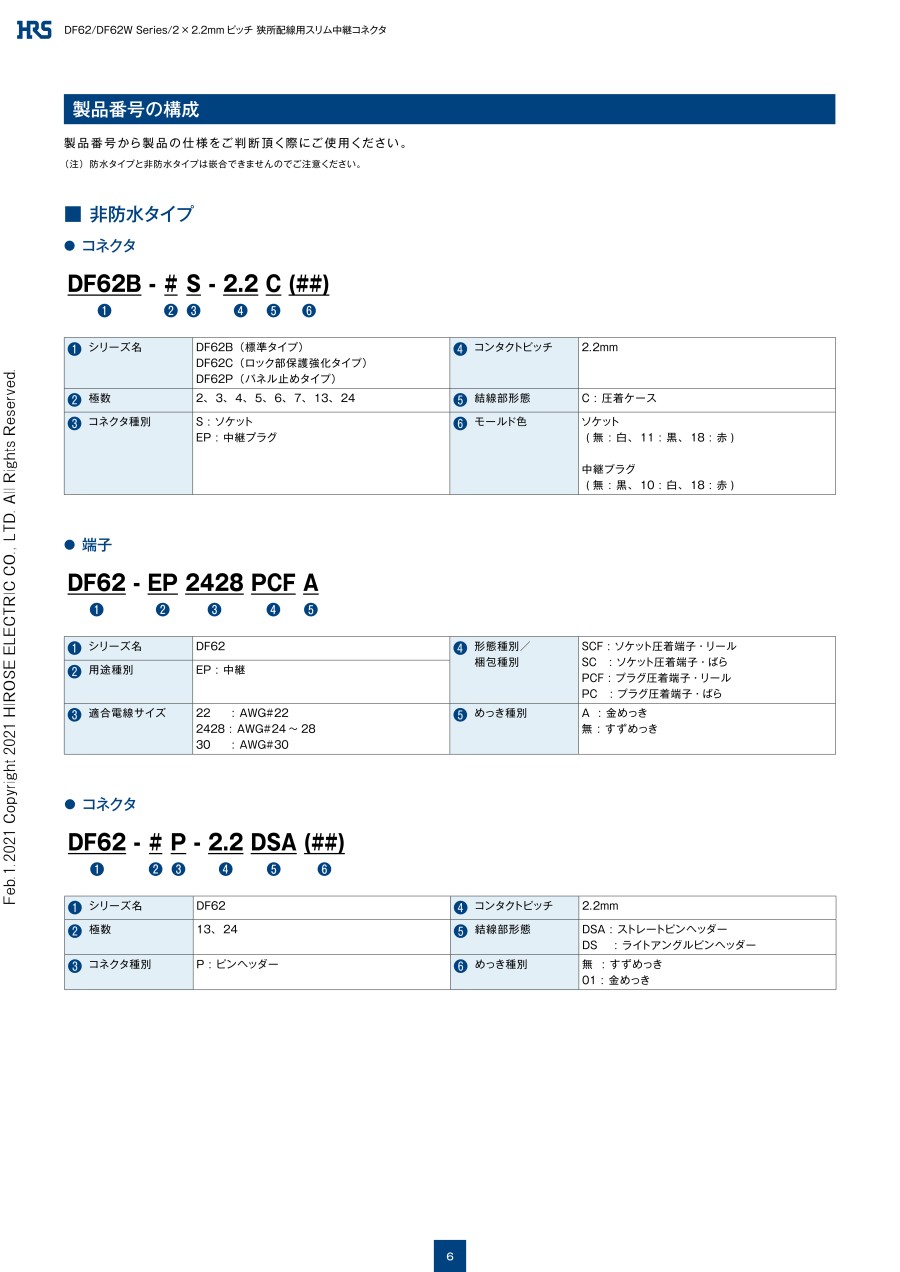

製品番号の構成

非防水タイプ
[コネクタ]
①②-③④-⑤⑥(⑦) 例：DF 62B - 2S - 2.2 C (11)
①シリーズ名：DF
②シリーズNo
　62B：標準タイプ
　62C：ロック部保護強化タイプ
　62P：パネル止めタイプ
③極数：2,3,4,5,6,7,13,24
④コネクタ種別　　S：ソケット　　EP：中継プラグ
⑤コンタクトピッチ：2.2mm
⑥結線部形態　　　C：圧着ケース
⑦モールド色
　＜コネクタ種別ソケット＞　　無記号：白　　11：黒　　18：赤色
　＜中継プラグ＞　　無記号：黒　　10：白　　18：赤
[端子]
①②-③④-⑤⑥ 例：DF 62 - EP2428 PCF A
①シリーズ名：DF
②シリーズNo：62
③用途種別　EP：中継
④適合電線サイズ
　22：AWG＃22
　2428：AWG＃24～28
　30：AWG＃30
⑤形態種別/梱包種別
　SCF：ソケット圧着端子・リール
　SC：ソケット圧着端子・ばら
　PCF：プラグ圧着端子・リール
　PC：プラグ圧着端子・ばら
⑥めっき種別
　A：金メッキ　無記号：すずメッキ
[コネクタ]
①②-③④-⑤⑥(⑦) 例：DF 62 - 13　P　- 2.2 DSA (01)
①シリーズ名：DF
②シリーズNo：62
③極数：13、24
④コネクタ種別　P：ピンヘッダー
⑤コンタクトピッチ：2.2mm
⑥結線部形態
DSA：ストレートピンヘッダー
DS:ライトアングルピンヘッダー
⑦メッキ種別　無記号：すずメッキ　01：金メッキ

防水タイプ
[コネクタ]
①②-③④-⑤⑥ 例：DF 62W - 2S - 2.2 C
①シリーズ名：DF
②シリーズNo：62W
③極数：2,3,4,6,9
④コネクタ種別　　S：ソケット　　EP：中継プラグ
⑤コンタクトピッチ：2.2mm
⑥結線部形態　　　C：圧着ケース
[端子]
①②-③④-⑤⑥ 例：DF 62W - EP2226 PCF A
①シリーズ名：DF
②シリーズNo：62W
③用途種別　EP：中継
④適合電線サイズ
　2022：AWG＃20～22
　2226：AWG＃22～26
⑤形態種別/梱包種別
　SCF：ソケット圧着端子・リール
　SC：ソケット圧着端子・ばら
　PCF：プラグ圧着端子・リール
　PC：プラグ圧着端子・ばら
⑥メッキ種別
　A：金メッキ　無記号：すずメッキ
[コネクタ]
①②-③④-⑤⑥(⑦) 例：DF 62WZ - 9　P　- 2.2 DSA (20)
①シリーズ名：DF
②シリーズNo：62WZ
③極数：9
④コネクタ種別　P：ピンヘッダー
⑤コンタクトピッチ：2.2mm
⑥結線部形態　DSA：ストレートピンヘッダー
⑦メッキ種別　20：すずメッキ　50：金メッキ
[防水ピン]
①②-③ 例：DF 62W - WP
①シリーズ名：DF
②シリーズNo：62W
③用途種別：WP（防水ピン）
