ASSMANN WSW ピンヘッダ（20極/1列/ストレート/2.54mm/250Vac）

カタログ |

通常単価(税別): 324円

税込単価: 356円

通常出荷日：5日目

・シリーズ = AW・ピッチ = 2.54mm・コンタクト数 = 20・行数 = 1・ボディ向き = ...

商品画像はあくまでもイメージです。実物と異なる事がありますので、商品の外観はメーカーＨＰ等でご確認をお願いします。

よく一緒に見られています

Ａｓｓｍａｎｎ　ＷＳＷ　Ｃｏｍｐｏｎｅｎｔｓ

通常出荷日：5 日目

よく一緒に見られています

Ａｓｓｍａｎｎ　ＷＳＷ　Ｃｏｍｐｏｎｅｎｔｓ

通常出荷日：5 日目

AW 109/20-T

この商品は5個からご注文いただけます。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

AW 109/20-Tの仕様・寸法情報

用途

対基板

使用電流(A)

使用電圧(V)

AC250

ピン数

適用ピン・コンタクト

オス(プラグ)

シリーズ

その他

接続方向

ストレート

型番リスト
詳細情報

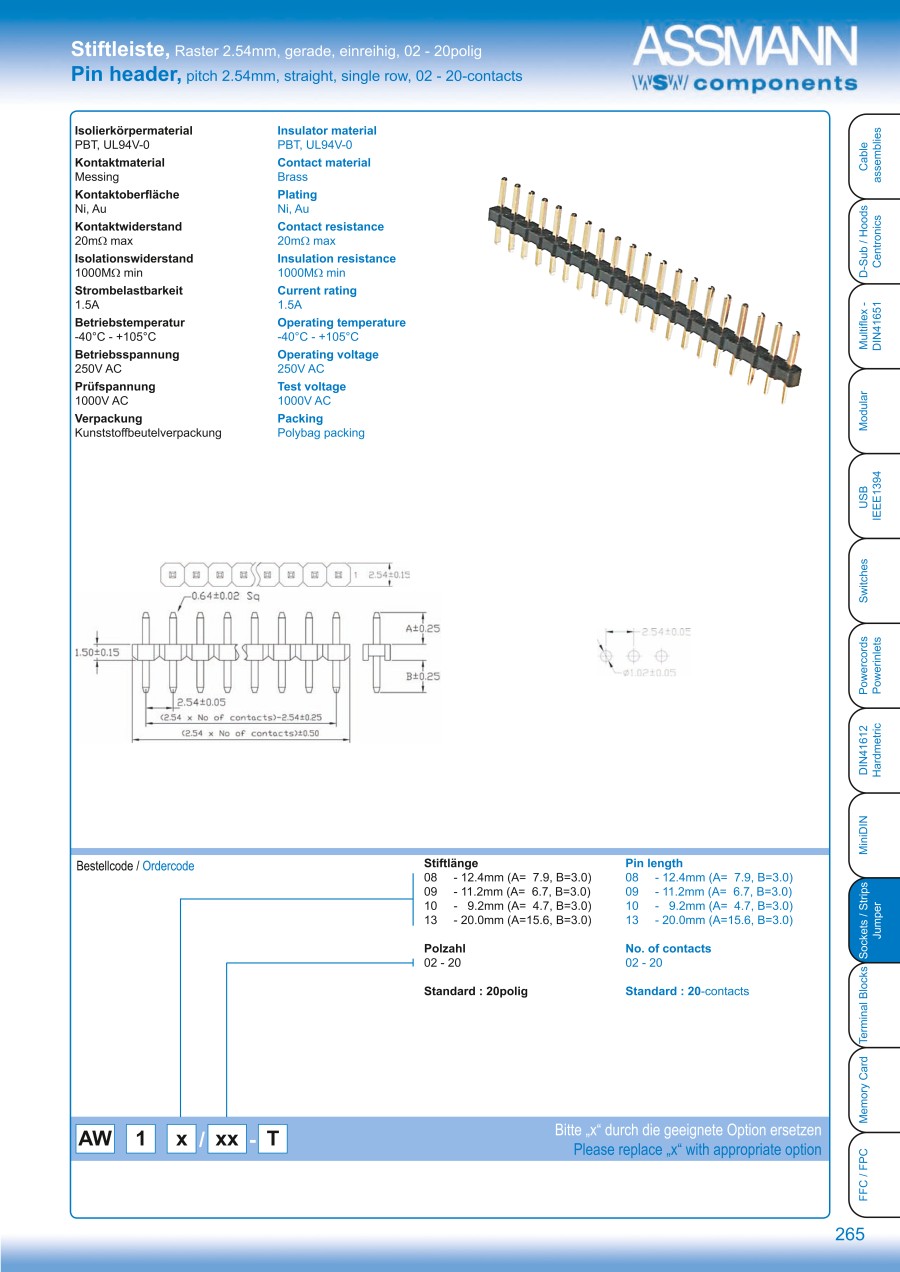

カタログ

型番リスト

表示件数

型番

AW 109/20-T

最小発注数量

5個

通常単価(税別) (税込単価)	通常出荷日

324円

( 356円 )

5日目

詳細情報

基本情報

基本情報

・シリーズ = AW
・ピッチ = 2.54mm
・コンタクト数 = 20
・行数 = 1
・ボディ向き = ストレート
・対応ピン長 = 6.7mm
・テールピン長 = 3mm
・端子方法 = はんだ
・コンタクトめっき = 金
・定格電圧 = 250 V ac

ご注意

商品画像はあくまでもイメージです。実物と異なる事がありますので、商品の外観はメーカーＨＰ等でご確認をお願いします。

カタログ

商品TOP

カタログ (見開き版)

類似品類似品をすべて見る

この商品に近い類似品がありませんでした。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ASSMANN WSW ピンヘッダ（20極/1列/ストレート/2.54mm/250Vac）の型番AW 109/20-Tのページです。型番AW 109/20-Tに関する仕様情報を記載しております。
