FAネットワークケーブル DeviceNet用 KND-SBシリーズ

通常単価(税別): 130,148円～175,262円

税込単価: 143,163円～192,788円

通常出荷日：4日目

ODVAが提唱するFAオープンネットワーク、デバイスネット仕様に適合したFAネットワークケーブルです。...

よく一緒に見られています

通常出荷日：在庫品1日目

よく一緒に見られています

通常出荷日：在庫品1日目

カテゴリ
その他
シールド構造
シールドあり・STP
シールド詳細
二重シールド
FAネットワーク規格
DeviceNet
代表規格
UL / CSA（cUL)
ケーブル導体
より線
導体サイズ
複合線
色
灰
全長 (m)
100
ケーブル特性
耐油 / 耐熱
シース（外被）材質
PVC
絶縁体材料
ポリエチレン系

ご注意

【規格認証対応終了】本商品につきまして、これまで認証を取得しておりましたTR-CU（Customs Union Technical Regulations 関税同盟技術規則）が、昨今の国際情勢から認証更新が困難になりました。メーカーカタログに「EAC」表記がありますが、対応しておりませんので予めご了承ください。

未確定 2 件の候補があります。型番リストから選択するか、仕様を選択し型番を確定してください。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品特長詳細

認証

技術情報・設計アイデア

製品仕様

型番	KND-SB（THICK）		KND-SB（THIN）
種別	通信線	電源線	通信線	電源線
サイズ	18AWG	15AWG	24AWG	22AWG
絶縁体	発泡ポリエチレン	ビニル混合物	発泡ポリエチレン	ビニル混合物
絶縁体の色	青、白	赤、黒	青、白	赤、黒
シールド	アルミポリエステルラミネートテープ+すずめっき軟銅線編組
シース	耐油性・耐熱性・難燃性ビニル混合物（ライトグレー）
シース外径	約 12mm		約 7mm
概算質量（kg/km）	195		65
特性インピーダンス（1MHz）	120Ω	-	120Ω	-
定格温度	75℃
適用規格	DeviceNet 仕様, UL13（PLTC）, CSA C22.2 No.210		DeviceNet 仕様, UL13（CL2）, CSA C22.2 No.210

※高温部での使用時には、伝送可能距離が短くなる場合があります。

線心識別

構造

印刷表示

■KND-SB（THICK）

■KND-SB（THIN）

商品TOP

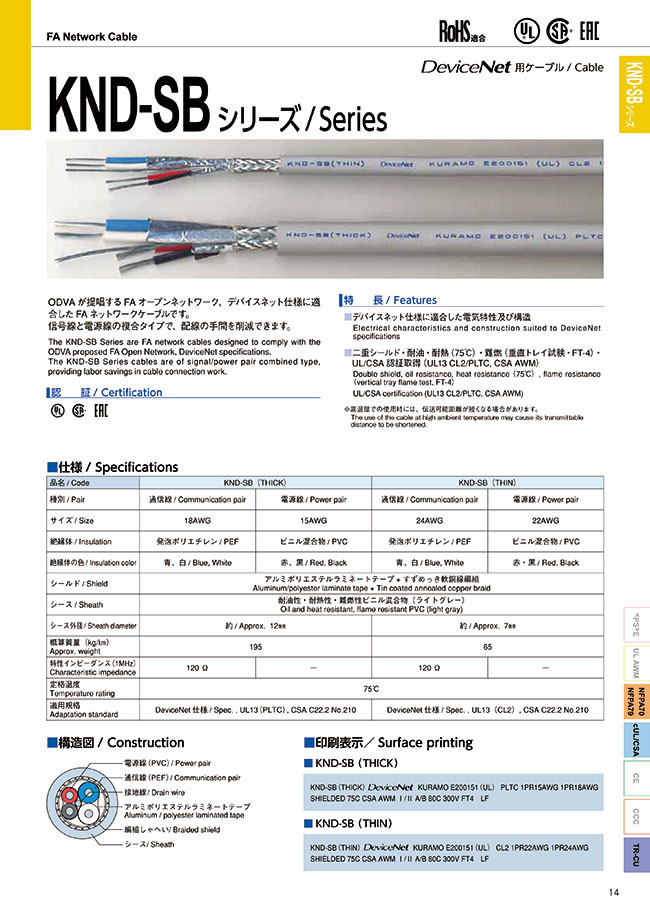

カタログ (見開き版)

絞り込み条件：3 項目の仕様が未選択です

ケーブル外径(mm)
- 7.0～7.9
- 10.0～
特長
- 信号線(18AWG)と電源線(15AWG)の複合タイプ
- 信号線(24AWG)と電源線(22AWG)の複合タイプ
ケーブル外径詳細(ｍｍ)
- 7
- 12
出荷日
すべて
4日以内

型番リスト

表示件数

型番

KND-SB(THICK)-100

KND-SB(THIN)-100

ケーブル外径

(mm)

特長

ケーブル外径詳細

(ｍｍ)

RoHS?

最小発注数量

10.0～	信号線(18AWG)と電源線(15AWG)の複合タイプ	12	10	1個
7.0～7.9	信号線(24AWG)と電源線(22AWG)の複合タイプ	7	10	1個

通常単価(税別) (税込単価)	通常出荷日

175,262円 ( 192,788円 )	4日目
130,148円 ( 143,163円 )	4日目

詳細情報

基本情報

ODVAが提唱するFAオープンネットワーク、デバイスネット仕様に適合したFAネットワークケーブルです。
信号線と電源線の複合タイプで、配線の手間を削減できます。
【特長】
・デバイスネット仕様に適合した電気特性及び構造です。
・二重シールド・耐油・耐熱（75℃）・難燃（垂直トレイ試験・FT-4）・UL／CSA 認証取得（UL13 CL2/PLTC, CSA AWM）。

ご注意

【規格認証対応終了】本商品につきまして、これまで認証を取得しておりましたTR-CU（Customs Union Technical Regulations 関税同盟技術規則）が、昨今の国際情勢から認証更新が困難になりました。メーカーカタログに「EAC」表記がありますが、対応しておりませんので予めご了承ください。

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
