産業用イーサネットケーブル CC-LINK IE対応 FANC-IEFシリーズ
  • 産業用イーサネットケーブル CC-LINK IE対応 FANC-IEFシリーズ
  • 産業用イーサネットケーブル CC-LINK IE対応 FANC-IEFシリーズ
  • 産業用イーサネットケーブル CC-LINK IE対応 FANC-IEFシリーズ
倉茂電工

産業用イーサネットケーブル CC-LINK IE対応 FANC-IEFシリーズ

ご注意

  • 【規格認証対応終了】本商品につきまして、これまで認証を取得しておりましたTR-CU（Customs Union Technical Regulations 関税同盟技術規則）が、昨今の国際情勢から認証更新が困難になりました。メーカーカタログに「EAC」表記がありますが、対応しておりませんので予めご了承ください。
未確定 3 件の候補があります。 型番リスト から選択するか、仕様を選択し型番を確定してください。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

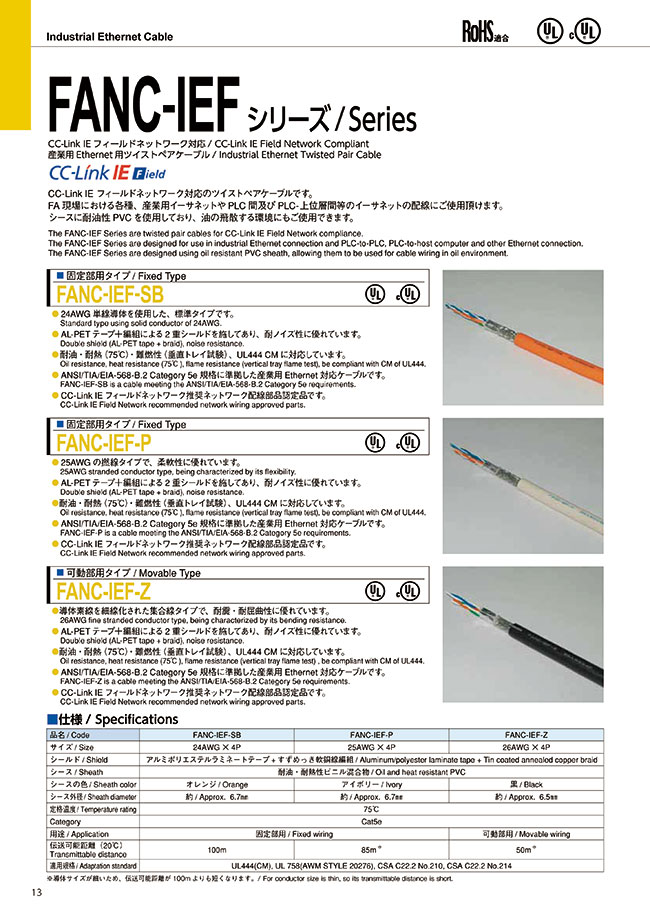

商品特長詳細

■FANC-IEF-SB（固定部用タイプ）
産業用イーサネットケーブル CC-LINK IE対応 FANC-IEFシリーズ FANC-IEF-SB

24AWG 単線導体を使用した、標準タイプです。

■FANC-IEF-P（固定部用タイプ）
産業用イーサネットケーブル CC-LINK IE対応 FANC-IEFシリーズ FANC-IEF-P

25AWG の撚線タイプで、柔軟性に優れています。

■FANC-IEF-Z（可動部用タイプ）
産業用イーサネットケーブル CC-LINK IE対応 FANC-IEFシリーズ FANC-IEF-Z

導体素線を細線化された集合線タイプで、耐震・耐屈曲性に優れています。

特長

  • AL-PET テープ+編組による2重シールドを施してあり、耐ノイズ性に優れています。
  • 耐油・耐熱（75℃）・難燃性（垂直トレイ試験）、UL444 CMに対応しています。
  • ANSI/TIA/EIA-568-B.2 Category 5e 規格に準拠した産業用 Ethernet 対応ケーブルです。
  • CC-Link IE フィールドネットワーク推奨ネットワーク配線部品認定品です。

認証

産業用イーサネットケーブル CC-LINK IE対応 FANC-IEFシリーズ 認証

技術情報・設計アイデア

製品仕様

型番FANC-IEF-SBFANC-IEF-PFANC-IEF-Z
サイズ24AWG×4P25AWG×4P26AWG×4P
シールドアルミポリエステルラミネートテープ+すずめっき軟銅線編組
シース耐油・耐熱性ビニル混合物
シースの色オレンジアイボリー黒
シース外径約 6.7mm約 6.7mm約 6.5mm
定格温度75℃
CategoryCat5e
用途固定部用可動部用
伝送可能距離（20℃）100m85m※50m※
適用規格UL444（CM）, UL758（AWM STYLE 20276）, CSA C22.2 No.210, CSA C22.2 No.214

※ 導体サイズが細いため、伝送可能距離が100mよりも短くなります。

絞り込み条件：5 項目の仕様が未選択です

  • ケーブル導体

  • 導体サイズ

  • 色

      • アイボリ・クリーム

  • 特長

  • ケーブル外径詳細(ｍｍ)

  • 出荷日

    • すべて
    • 4日以内

型番リスト

表示件数
  • 1
    • 型番
    FANC-IEF-P-100
    FANC-IEF-SB-100
    FANC-IEF-Z-100

    ケーブル導体

    導体サイズ

    色

    特長

    ケーブル外径詳細

    (ｍｍ)

    		RoHS?最小発注数量
    より線
    AWG25（0.16sq)
    [アイボリ・クリーム] アイボリ
    伝送可能距離（20℃）：85m（導体サイズが細いため、伝送可能距離が100m よりも短くなります。）
    6.7
    10
    1個
    単線
    AWG24（0.20sq)
    橙
    伝送可能距離（20℃）：100m
    6.7
    10
    1個
    より線
    AWG26（0.12sq)
    黒
    伝送可能距離（20℃）：50m（導体サイズが細いため、伝送可能距離が100m よりも短くなります。）
    6.5
    10
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    91,394円
    ( 100,533円 )
    4日目
    84,781円
    ( 93,259円 )
    4日目
    113,983円
    ( 125,381円 )
    4日目
  • 1

    • 詳細情報

    基本情報

    CC-Link IE フィールドネットワーク対応のツイストペアケーブルです。
    FA 現場における各種、産業用イーサネットや PLC 間及び PLC-上位層間等のイーサネットの配線にご使用頂けます。
    シースに耐油性 PVC を使用しており、油の飛散する環境にもご使用できます。

    ご注意

    • 【規格認証対応終了】本商品につきまして、これまで認証を取得しておりましたTR-CU（Customs Union Technical Regulations 関税同盟技術規則）が、昨今の国際情勢から認証更新が困難になりました。メーカーカタログに「EAC」表記がありますが、対応しておりませんので予めご了承ください。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
