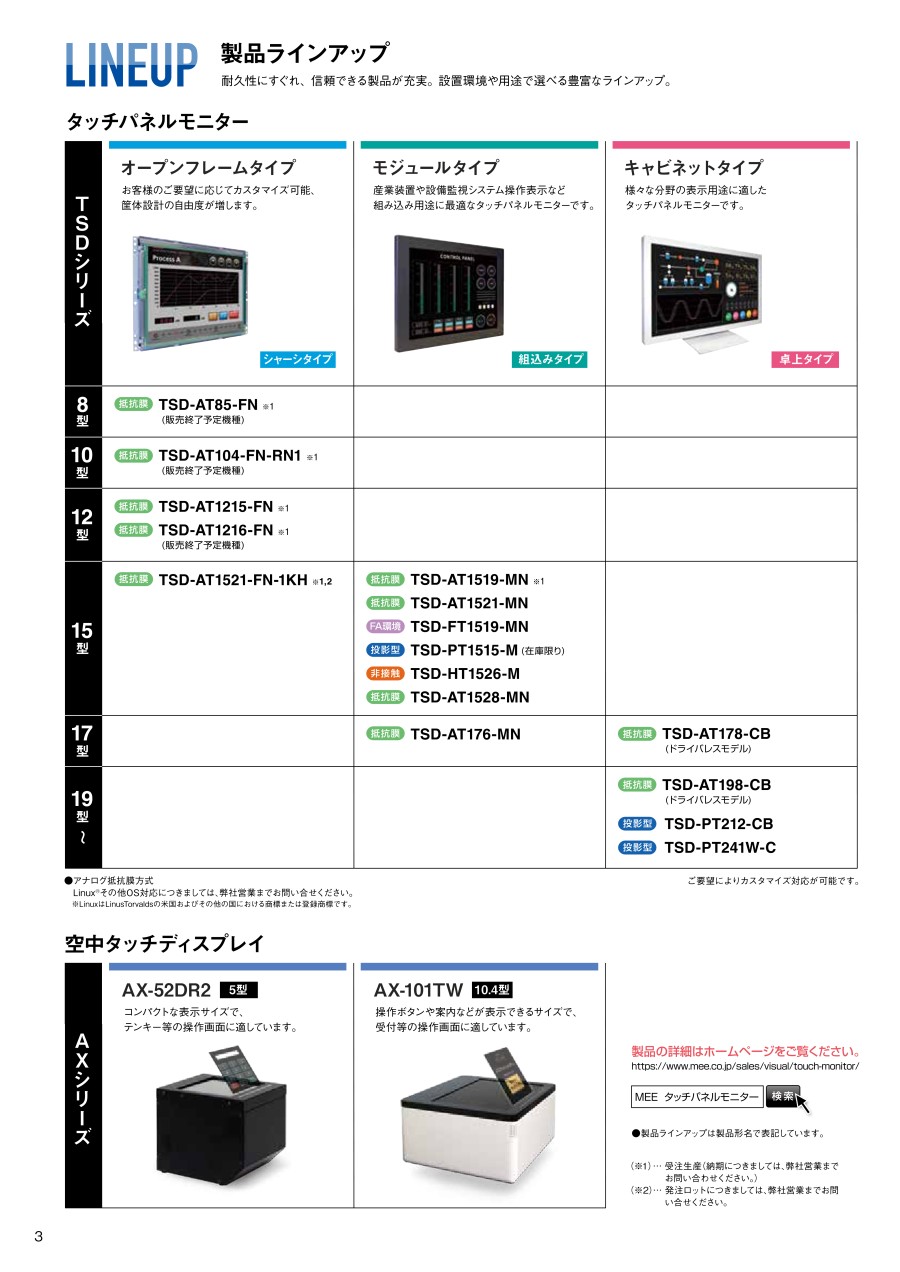

T S D シリ｜ズ	オープンフレームタイプ	モジュールタイプ	キャビネットタイプ
	お客様のご要望に応じてカスタマイズ可能、筐体設計の自由度が増します。	産業装置や設備監視システム操作表示など組み込み用途に最適なタッチパネルモニターです。	様々な分野の表示用途に適したタッチパネルモニターです。
	シャーシタイプ	組込みタイプ	卓上タイプ
8 型	抵抗膜 TSD-AT85-FN （販売終了予定機種）
10 型	抵抗膜 TSD-AT104-FN-RN1 （販売終了予定機種）
12 型	抵抗膜 TSD-AT1215-FN 抵抗膜 TSD-AT1216-FN （販売終了予定機種）
15 型	抵抗膜 TSD-AT1521-FN-1KH	抵抗膜 TSD-AT1519-MN 抵抗膜 TSD-AT1521-MN FA環境 TSD-FT1519-MN 投影型 TSD-PT1515-M（在庫限り）非接触 TSD-HT1526-M 抵抗膜 TSD-AT1528-MN
17 型		抵抗膜 TSD-AT176-MN	抵抗膜 TSD-AT178-CB （ドライバレスモデル）
19 型～			抵抗膜 TSD-AT198-CB （ドライバレスモデル）投影型 TSD-PT212-CB 投影型 TSD-PT241W-C

タッチパネル比較表

方式		アナログ抵抗膜	投影型静電容量
特長		■押せるものであれば、さまざまなもので入力可能 ■埃・水滴などの異物に反応し難く、保護シートも対応可能	■導電性のあるもので入力可能 ■マルチタッチ可能
タッチ耐久性		○（1000万回以上）	◎（5000万回以上）
透過率		△（80％以上）	○（91％以上）
分解能（出力座標）		1024（H）×1024（V）	4095（H）×4095（V）
入力方法	指	○	○
	手袋	○	△（専用）
	ペン	○	○（専用）
防塵/防水		○（保護シート対応）	○
主な用途		医療機器/産業装置/POS	医療機器/監視・制御機器/産業装置/キオスク端末

詳細はメーカーカタログにてご確認ください。

タッチ方式（アイコン）説明
抵抗膜アナログ抵抗膜方式タッチする媒体を選ばないため、どんなものでタッチしても反応します。	FA環境アナログ抵抗膜方式/FA環境対応動作周囲温度範囲が広く、耐環境性を考慮し、 IP65（防水/防塵）相当の性能を有します。	投影型投影型静電容量方式指などの静電的な導電性がある物体を検知して反応します。操作感は、スマートフォンやタブレット端末と同じく"なでる（触れる）"感覚となり、マルチタッチによる拡大（ピンチイン）や縮小（ピンチアウト）、回転（ローテート）が可能です。

型番リスト

表示件数

型番

モニタサイズ

(インチ)

最大対応解像度

代表規格

寸法長さ

(mm)

寸法幅

(mm)

寸法厚み

(mm)

その他入力インターフェイス

色

タイプ

方式

輝度（標準）

(cd/m²)

供給電源

消費電流/消費電力

質量

(kg)

耐環境保護構造

最小発注数量

12.1	800×600(SVGA)	-	215.4	284.4	35	DVI-D	-	オープンフレームタイプ	アナログ抵抗膜方式	400（出荷設定320）	DC12V	1.0A（標準0.9A）	-	-	1個
15	1024×768(XGA)	UL / CUL	291	376	67	-	-	モジュールタイプ	アナログ抵抗膜方式	320	DC24V	0.75A（標準0.7A）	約3.5	-	1個
15	1024×768(XGA)	UL / CUL	291	376	49	DVI-D	-	モジュールタイプ	アナログ抵抗膜方式	320	DC12V	1.3A（標準1.1A）	約3.0	-	1個
15	1024×768(XGA)	-	291	376	49	DVI-D	-	モジュールタイプ	アナログ抵抗膜方式	360	DC12V	1.3A（標準1.1A）	約3.0	-	1個
17	1280×1024(SXGA)	-	390	328	61	DVI-D	-	モジュールタイプ	アナログ抵抗膜方式	280	AC100～240V、50/60Hz	18W	約4.0	-	1個
15	1024×768(XGA)	UL / CUL	376	291	67	-	-	モジュールタイプ	アナログ抵抗膜方式	320	DC24V	0.75A（標準0.7A）	約3.5	IP65相当（表示部）	1個
15	1024×768(XGA)	-	373	291	46	DVI-D	ブルーグレー	モジュールタイプ	投影型静電容量方式	360（出荷設定220）	DC12V	1.5A（標準1.2A）	約3.0	-	1個

通常単価(税別) (税込単価)	通常出荷日

137,000円 ( 150,700円 )	4日目
107,900円 ( 118,690円 )	4日目
117,900円 ( 129,690円 )	4日目
70,000円 ( 77,000円 )	4日目
119,900円 ( 131,890円 )	4日目
138,700円 ( 152,570円 )	4日目
160,700円 ( 176,770円 )	4日目

詳細情報

基本情報

基本情報

【特長】
・様々な分野の表示用途に適した組込型タイプのタッチパネルモニター
【タイプ】
・オープンフレームタイプ/モジュールタイプ
【方式】
・アナログ抵抗膜方式/投影型静電容量方式
【サイズ】
・12.1インチ/15インチ/17インチ

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

カタログ

カタログ (見開き版)

商品担当おすすめ

三菱電機エンジニアリング
タッチパネルモニター卓上型（キャビネット）
オフィス・工場・屋外など様々なシーンでご利用いただけるよう、色々なタイプのタッチパネルモニター（タッチモニター）をご用意。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
