三菱電機

WS-Vシリーズノーヒューズ遮断器 F Style NF-Cクラス（経済品）

カタログ |

通常単価(税別): 4,010円～10,230円特別価格

税込単価: 4,411円～11,253円特別価格

一部SALE 2026.03.31まで

通常出荷日：在庫品1日目～9日目一部当日出荷可能

新遮断技術を搭載したWS-Vシリーズをはじめ、受配電市場、機械市場それぞれに応じた様々なラインアップを...

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
RoHS10物質対応状況、及び、CE対応状況は、順次確認を行っております。最新の対応状況は、各商品ページの基本情報・型番リストからご確認ください。
商品イメージは代表画像となります。型番によって実物は異なることがございます。予めご了承ください。

よく一緒に見られています

通常出荷日：在庫品1日目

よく一緒に見られています

通常出荷日：在庫品1日目

未確定：候補が25型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品仕様

型番				NF63-CVF
定格電流In 基準周囲温度40℃ A				（3）（5） 10 15 20 30 40 50		60		（63）
極数				2	3	2	3	2	3
定格絶縁電圧Ui V				440		440		440
定格短絡遮断容量 kA	JIS C 8201-2-1 Ann.1 JIS C 8201-2-1 Ann.2 IEC 60947-2 EN 60947-2 （lcu/lcs）	AC	690V	-		-		-
			500V	-		-		-
			440V	2.5/2.5		2.5/2.5		2.5/2.5
			415V	5/5		5/5		5/5
			400V	5/5		5/5		5/5
			380V	5/5		5/5		5/5
			230V	7.5/7.5		7.5/7.5		7.5/7.5
		DC （注1）	250V	-		-		-
		DC （注1）	125V	-		-		-
	GB 14048.2 （lcu/lcs）	AC	415V	5/5		5/5		5/5
			400V	5/5		5/5		5/5
			380V	5/5		5/5		5/5
			230V	7.5/7.5		7.5/7.5		7.5/7.5
		DC （注1）	250V	-		-		-
		DC （注1）	125V	-		-		-
標準付属部品（表面形）				IEC 35mmレール取付ツメ絶縁バリア（2極2枚、3極4枚）

注（1）3極品の場合、2つの極を使用ください。
備考（1）取付ねじは、お客様でご準備ください。（推奨サイズ：M4×0.7×65（2本））

型番				NF125-CVF
定格電流In 基準周囲温度40℃ A				60 75 100		125
極数				2	3	2	3
定格絶縁電圧Ui V				600		600
定格短絡遮断容量 kA	JIS C 8201-2-1 Ann.1 JIS C 8201-2-1 Ann.2 IEC 60947-2 EN 60947-2 （lcu/lcs）	AC	690V	-		-
			500V	7.5/4		7.5/4
			440V	10/5		10/5
			415V	10/5		10/5
			400V	10/5		10/5
			380V	10/5		10/5
			230V	30/15		30/15
		DC （注1）	250V	7.5/4		7.5/4
		DC （注1）	125V	7.5/4		7.5/4
	GB 14048.2 （lcu/lcs）	AC	415V	10/5		10/5
			400V	10/5		10/5
			380V	10/5		10/5
			230V	30/15		30/15
		DC （注1）	250V	7.5/4		7.5/4
		DC （注1）	125V	-		-
標準付属部品（表面形）				IEC 35mm レール取付ツメ絶縁バリア（2極1枚、3極2枚）取付ねじM4×0.7×55（2本）

注（1）3極品の場合、2つの極を使用ください。

外形図

NF63-CVF
表面形
備考（1）電線の直接接続はできません。
（2）モータブレーカは3極のみです。

WSーVシリーズノーヒューズ遮断器 F Style NF-Cクラス（経済品）外形図02

NF125-CVF
表面形

型番リスト

表示件数

型番

アンペアフレーム

(AF)

極数

定格遮断容量　AC200Vの時

(kA)

定格遮断容量　AC400Vの時

(kA)

定格遮断容量　DC250Vの時

(kA)

定格電流

(A)

接続方式

代表規格

寸法　高さ

(mm)

寸法　幅

(mm)

寸法　奥行

(mm)

アンペアフレーム詳細

接続方式詳細

取り付け可能な内部付属装置

定格遮断容量　AC415Vの時

(kA)

定格遮断容量　DC125Vの時

(kA)

定格使用電圧

(V)

定格遮断容量　

(kA)

仕様

定格遮断容量　AC230Vの時

(kA)

RoHS?

最小発注数量

30AF以下	2	2.5	1.5	-	3	表面型	PSE / CE / TUV / CCC	100	36	65	30AF	圧着端子	なし	1.5	-	-	1.5（AC440V）、1.5（AC380V）	標準	2.5	10	1個
30AF以下	2	2.5	1.5	-	5	表面型	PSE / CE / TUV / CCC	100	36	65	30AF	圧着端子	なし	1.5	-	-	1.5（AC440V）、1.5（AC380V）	標準	2.5	10	1個
30AF以下	2	2.5	1.5	-	10	表面型	PSE / CE / TUV / CCC	100	36	65	30AF	圧着端子	なし	1.5	-	-	1.5（AC440V）、1.5（AC380V）	標準	2.5	10	1個
30AF以下	2	2.5	1.5	-	15	表面型	PSE / CE / TUV / CCC	100	36	65	30AF	圧着端子	なし	1.5	-	-	1.5（AC440V）、1.5（AC380V）	標準	2.5	10	1個
30AF以下	2	2.5	1.5	-	20	表面型	PSE / CE / TUV / CCC	100	36	65	30AF	圧着端子	なし	1.5	-	-	1.5（AC440V）、1.5（AC380V）	標準	2.5	10	1個
30AF以下	2	2.5	1.5	-	30	表面型	PSE / CE / TUV / CCC	100	36	65	30AF	圧着端子	なし	1.5	-	-	1.5（AC440V）、1.5（AC380V）	標準	2.5	10	1個
30AF以下	3	2	1.5	-	3	表面型	PSE / CE / TUV / CCC	100	54	65	30AF	圧着端子	なし	1.5	-	-	1.5（AC440V）、1.5（AC380V）	標準	2	10	1個
30AF以下	3	2	1.5	-	5	表面型	PSE / CE / TUV / CCC	100	54	65	30AF	圧着端子	なし	1.5	-	-	1.5（AC440V）、1.5（AC380V）	標準	2	10	1個
30AF以下	3	2	1.5	-	10	表面型	PSE / CE / TUV / CCC	100	54	65	30AF	圧着端子	なし	1.5	-	-	1.5（AC440V）、1.5（AC380V）	標準	2	10	1個
30AF以下	3	2	1.5	-	15	表面型	PSE / CE / TUV / CCC	100	54	65	30AF	圧着端子	なし	1.5	-	-	1.5（AC440V）、1.5（AC380V）	標準	2	10	1個
30AF以下	3	2	1.5	-	15	その他	PSE / CE / TUV / CCC	140	54	65	30AF	スプリングクランプ端子	なし	1.5	-	-	1.5（AC440V）、1.5（AC380V）	標準	2	-	1個
30AF以下	3	2	1.5	-	20	表面型	PSE / CE / TUV / CCC	100	54	65	30AF	圧着端子	なし	1.5	-	-	1.5（AC440V）、1.5（AC380V）	標準	2	10	1個
30AF以下	3	2	1.5	-	30	表面型	PSE / CE / TUV / CCC	100	54	65	30AF	圧着端子	なし	1.5	-	-	1.5（AC440V）、1.5（AC380V）	標準	2	10	1個
50AF	2	7.5	5	-	10	表面型	PSE / TUV / CCC	100	36	90	-	圧着端子	なし	5	-	-	2.5（AC440V）、5（AC380V）	標準	7.5	6	1個
50AF	2	7.5	5	-	15	表面型	PSE / CE / TUV / CCC	100	36	90	-	圧着端子	なし	5	-	-	2.5（AC440V）、5（AC380V）	標準	7.5	-	1個
50AF	2	7.5	5	-	20	表面型	PSE / TUV / CCC	100	36	90	-	圧着端子	なし	5	-	-	2.5（AC440V）、5（AC380V）	標準	7.5	6	1個
50AF	2	7.5	5	-	30	表面型	PSE / TUV / CCC	100	36	90	-	圧着端子	なし	5	-	-	2.5（AC440V）、5（AC380V）	標準	7.5	6	1個
50AF	2	7.5	5	-	40	表面型	PSE / TUV / CCC	100	36	90	-	圧着端子	なし	5	-	-	2.5（AC440V）、5（AC380V）	標準	7.5	6	1個
50AF	2	7.5	5	-	50	表面型	PSE / TUV / CCC	100	36	90	-	圧着端子	なし	5	-	-	2.5（AC440V）、5（AC380V）	標準	7.5	6	1個
50AF	3	7.5	5	-	10	表面型	PSE / TUV / CCC	100	54	90	-	圧着端子	なし	5	-	-	2.5（AC440V）、5（AC380V）	標準	7.5	10	1個
50AF	3	7.5	5	-	15	表面型	PSE / TUV / CCC	100	54	90	-	圧着端子	なし	5	-	-	2.5（AC440V）、5（AC380V）	標準	7.5	10	1個
50AF	3	7.5	5	-	20	表面型	PSE / CE / TUV / CCC	100	54	90	-	圧着端子	なし	5	-	-	2.5（AC440V）、5（AC380V）	標準	7.5	10	1個
50AF	3	7.5	5	-	30	表面型	PSE / TUV / CCC	100	54	90	-	圧着端子	なし	5	-	-	2.5（AC440V）、5（AC380V）	標準	7.5	10	1個
50AF	3	7.5	5	-	40	表面型	PSE / TUV / CCC	100	54	90	-	圧着端子	なし	5	-	-	2.5（AC440V）、5（AC380V）	標準	7.5	10	1個
50AF	3	7.5	5	-	50	表面型	PSE / TUV / CCC	100	54	90	-	圧着端子	なし	5	-	-	2.5（AC440V）、5（AC380V）	標準	7.5	10	1個

通常単価(税別) (税込単価)	通常出荷日

4,010円 ( 4,411円 )	5日目
4,010円 ( 4,411円 )	5日目
4,010円 ( 4,411円 )	5日目
4,010円 ( 4,411円 )	5日目
4,010円 ( 4,411円 )	5日目
4,010円 ( 4,411円 )	5日目
4,897円 ( 5,387円 )	5日目
4,897円 ( 5,387円 )	5日目
4,890円 ( 5,379円 )	5日目
4,890円 ( 5,379円 )	5日目
10,230円 ( 11,253円 )	9日目
4,890円 ( 5,379円 )	5日目
4,897円 ( 5,387円 )	5日目
4,997円 ( 5,497円 )	在庫品1日目当日出荷可能
4,990円 ( 5,489円 )	在庫品1日目当日出荷可能
4,990円 ( 5,489円 )	在庫品1日目当日出荷可能
4,990円 ( 5,489円 )	5日目
4,990円 ( 5,489円 )	在庫品1日目当日出荷可能
4,990円 ( 5,489円 )	在庫品1日目当日出荷可能
7,390円 ( 8,129円 )	在庫品1日目当日出荷可能
6,690円 ( 7,359円 )	在庫品1日目当日出荷可能
7,390円5,912円 ( 6,503円 )	在庫品1日目当日出荷可能
6,690円 ( 7,359円 )	在庫品1日目当日出荷可能
6,690円 ( 7,359円 )	在庫品1日目当日出荷可能
6,690円 ( 7,359円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

新遮断技術を搭載したWS-Vシリーズをはじめ、受配電市場、機械市場それぞれに応じた様々なラインアップを取り揃えています。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
RoHS10物質対応状況、及び、CE対応状況は、順次確認を行っております。最新の対応状況は、各商品ページの基本情報・型番リストからご確認ください。
商品イメージは代表画像となります。型番によって実物は異なることがございます。予めご了承ください。

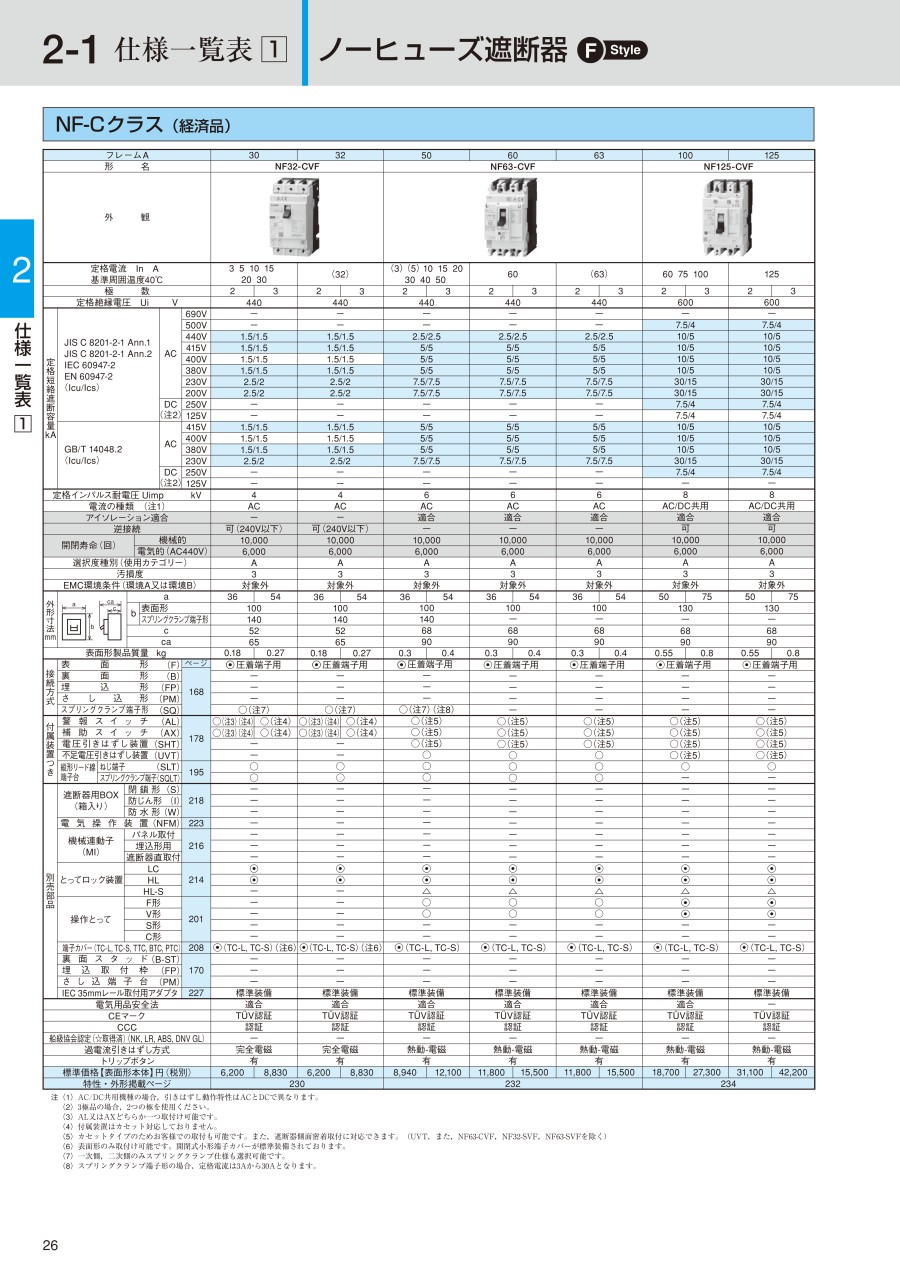

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
