大晃電工社

UL1726シリーズ定格：300V 250℃

カタログ |

通常単価(税別): 640円～71,460円

税込単価: 704円～78,606円

300Vで250℃耐熱のUL電線。【特長】・適用規格 UL-758。・電気用品...

タイプ
その他
定格電圧
300V
ボビン（リール）巻
無
安全規格
UL Recognized
絶縁体材料
フッ素系
耐熱温度
250℃
特性
耐熱性
シールド
無
加工サービス
無

未確定：候補が400型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

商品特長詳細

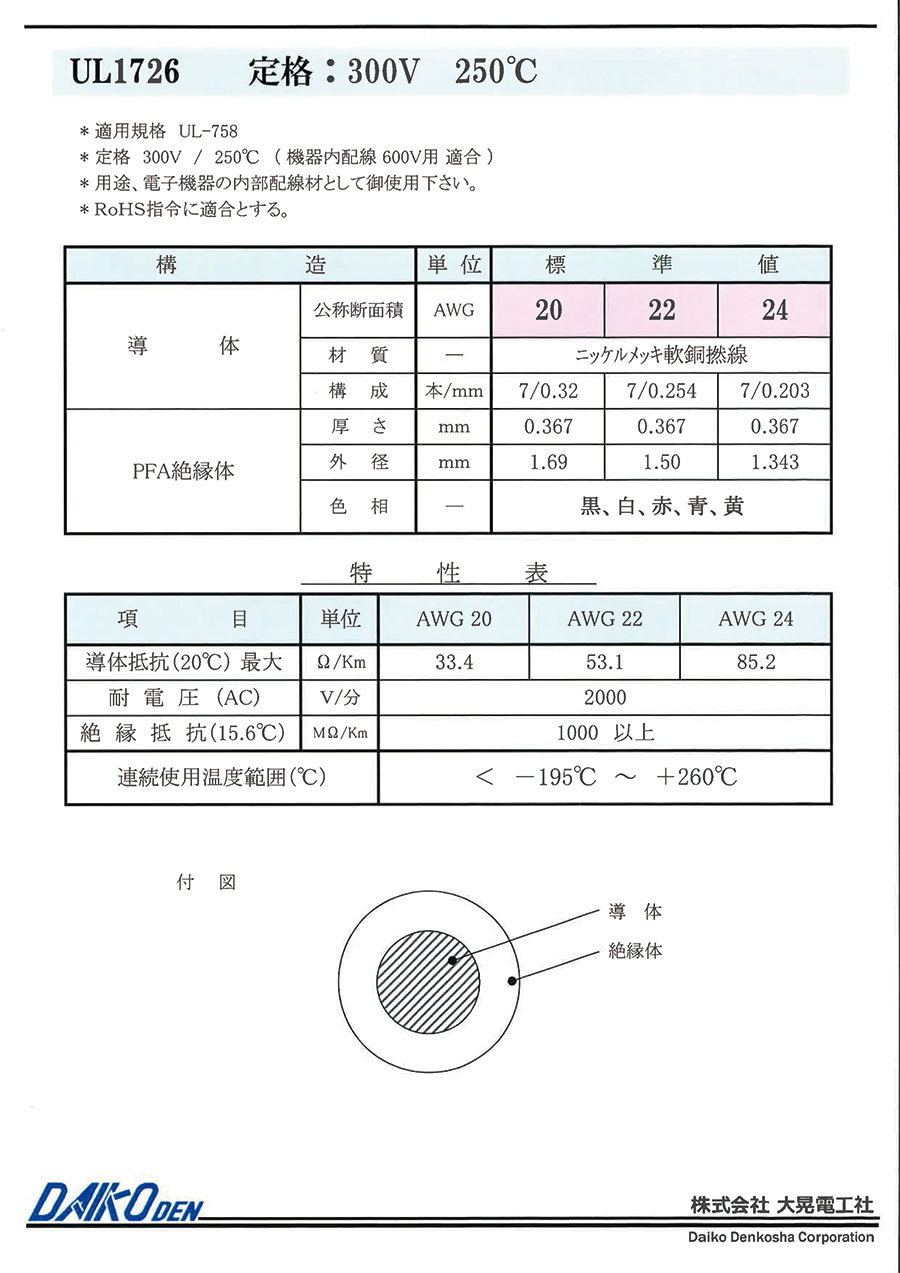

製品構造

RoHS指令に適合とする。

構造		単位	標準値
導体	公称断面積	AWG	20	22	24
	材質	-	ニッケルメッキ軟銅撚線
	構成	本/mm	7/0.32	7/0.254	7/0.203
PFA絶縁体	厚さ	mm	0.367	0.367	0.367
	外径	mm	1.69	1.50	1.343
	色相	-	黒、白、赤、青、黄

製品特性

特性表

項目	単位	AWG20	AWG22	AWG24
導体抵抗（20℃）最大	Ω/km	33.4	53.1	85.2
耐電圧（AC）	V/分	2,000
絶縁抵抗（15.6℃）	MΩ/km	1,000以上
連続使用温度範囲（℃）		<-195℃～+260℃
許容電流（30℃）	A	20	15	11

線芯識別

構造

型番リスト

表示件数

...

型番

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

AWGサイズ

(AWG)

絶縁体色

全長

(m)

仕上がり外径

(mm)

RoHS?

最小発注数量

[23～22] 22	青	1	1.5	10	1個
[23～22] 22	青	2	1.5	10	1個
[23～22] 22	青	3	1.5	10	1個
[23～22] 22	青	4	1.5	10	1個
[23～22] 22	青	5	1.5	10	1個
[23～22] 22	青	6	1.5	10	1個
[23～22] 22	青	7	1.5	10	1個
[23～22] 22	青	8	1.5	10	1個
[23～22] 22	青	9	1.5	10	1個
[23～22] 22	青	10	1.5	10	1個
[23～22] 22	青	11	1.5	10	1個
[23～22] 22	青	12	1.5	10	1個
[23～22] 22	青	13	1.5	10	1個
[23～22] 22	青	14	1.5	10	1個
[23～22] 22	青	15	1.5	10	1個
[23～22] 22	青	16	1.5	10	1個
[23～22] 22	青	17	1.5	10	1個
[23～22] 22	青	18	1.5	10	1個
[23～22] 22	青	19	1.5	10	1個
[23～22] 22	青	20	1.5	10	1個
[23～22] 22	青	21	1.5	10	1個
[23～22] 22	青	22	1.5	10	1個
[23～22] 22	青	23	1.5	10	1個
[23～22] 22	青	24	1.5	10	1個
[23～22] 22	青	25	1.5	10	1個
[23～22] 22	青	26	1.5	10	1個
[23～22] 22	青	27	1.5	10	1個
[23～22] 22	青	28	1.5	10	1個
[23～22] 22	青	29	1.5	10	1個
[23～22] 22	青	30	1.5	10	1個
[23～22] 22	青	31	1.5	10	1個
[23～22] 22	青	32	1.5	10	1個
[23～22] 22	青	33	1.5	10	1個
[23～22] 22	青	34	1.5	10	1個
[23～22] 22	青	35	1.5	10	1個
[23～22] 22	青	36	1.5	10	1個
[23～22] 22	青	37	1.5	10	1個
[23～22] 22	青	38	1.5	10	1個
[23～22] 22	青	39	1.5	10	1個
[23～22] 22	青	40	1.5	10	1個
[23～22] 22	青	41	1.5	10	1個
[23～22] 22	青	42	1.5	10	1個
[23～22] 22	青	43	1.5	10	1個
[23～22] 22	青	44	1.5	10	1個
[23～22] 22	青	45	1.5	10	1個
[23～22] 22	青	46	1.5	10	1個
[23～22] 22	青	47	1.5	10	1個
[23～22] 22	青	48	1.5	10	1個
[23～22] 22	青	49	1.5	10	1個
[23～22] 22	青	50	1.5	10	1個
[23～22] 22	青	51	1.5	10	1個
[23～22] 22	青	52	1.5	10	1個
[23～22] 22	青	53	1.5	10	1個
[23～22] 22	青	54	1.5	10	1個
[23～22] 22	青	55	1.5	10	1個
[23～22] 22	青	56	1.5	10	1個
[23～22] 22	青	57	1.5	10	1個
[23～22] 22	青	58	1.5	10	1個
[23～22] 22	青	59	1.5	10	1個
[23～22] 22	青	60	1.5	10	1個

通常単価(税別) (税込単価)	通常出荷日

782円 ( 860円 )	1日目
1,564円 ( 1,720円 )	1日目
2,345円 ( 2,580円 )	1日目
3,127円 ( 3,440円 )	1日目
3,909円 ( 4,300円 )	1日目
4,691円 ( 5,160円 )	1日目
5,473円 ( 6,020円 )	1日目
6,255円 ( 6,881円 )	1日目
7,036円 ( 7,740円 )	1日目
7,818円 ( 8,600円 )	1日目
8,600円 ( 9,460円 )	1日目
9,382円 ( 10,320円 )	1日目
10,164円 ( 11,180円 )	1日目
10,945円 ( 12,040円 )	1日目
11,727円 ( 12,900円 )	1日目
12,509円 ( 13,760円 )	1日目
13,291円 ( 14,620円 )	1日目
14,073円 ( 15,480円 )	1日目
14,855円 ( 16,341円 )	1日目
15,636円 ( 17,200円 )	1日目
16,418円 ( 18,060円 )	1日目
17,200円 ( 18,920円 )	1日目
17,982円 ( 19,780円 )	1日目
18,764円 ( 20,640円 )	1日目
19,545円 ( 21,500円 )	1日目
20,327円 ( 22,360円 )	1日目
21,109円 ( 23,220円 )	1日目
21,891円 ( 24,080円 )	1日目
22,673円 ( 24,940円 )	1日目
23,455円 ( 25,801円 )	1日目
24,236円 ( 26,660円 )	1日目
25,018円 ( 27,520円 )	1日目
25,800円 ( 28,380円 )	1日目
26,582円 ( 29,240円 )	1日目
27,364円 ( 30,100円 )	1日目
28,145円 ( 30,960円 )	1日目
28,927円 ( 31,820円 )	1日目
29,709円 ( 32,680円 )	1日目
30,491円 ( 33,540円 )	1日目
31,273円 ( 34,400円 )	1日目
32,055円 ( 35,261円 )	1日目
32,836円 ( 36,120円 )	1日目
33,618円 ( 36,980円 )	1日目
34,400円 ( 37,840円 )	1日目
35,182円 ( 38,700円 )	1日目
35,964円 ( 39,560円 )	1日目
36,745円 ( 40,420円 )	1日目
37,527円 ( 41,280円 )	1日目
38,309円 ( 42,140円 )	1日目
36,091円 ( 39,700円 )	1日目
36,813円 ( 40,494円 )	1日目
37,535円 ( 41,289円 )	1日目
38,256円 ( 42,082円 )	1日目
38,978円 ( 42,876円 )	1日目
39,700円 ( 43,670円 )	1日目
40,422円 ( 44,464円 )	1日目
41,144円 ( 45,258円 )	1日目
41,865円 ( 46,052円 )	1日目
42,587円 ( 46,846円 )	1日目
43,309円 ( 47,640円 )	1日目

...

基本情報

基本情報

300Vで250℃耐熱のUL電線。
【特長】
・適用規格 UL-758。
・電気用品（PSE）適合品とする。
・定格 300V／250℃（機器内配線 600V用適合）。
【用途】
・電子機器の内部配線材として御使用下さい。
