パトライト

LED壁面取付け積層信号灯

Name: LED壁面取付け積層信号灯
Brand: パトライト
SKU: 222300202340
Rating: 5 (2 reviews)

カタログ |

通常単価(税別): 13,970円～39,970円特別価格

税込単価: 15,367円～43,967円特別価格

一部SALE 2026.03.31まで

通常出荷日：在庫品1日目～19日目一部当日出荷可能

さらに使いやすくなったLED壁面取付け積層信号灯。【特長】・大型機器などに取り付ける際の視認性を確保し...

詳細を確認

55.0

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

よく一緒に見られています

パトライト

積層信号灯 LRシリーズ

通常価格(税別)： 4,990円 (税込価格：5,489円)

通常出荷日：在庫品1日目

よく一緒に見られています

パトライト

LED壁面取付け積層信号灯 WEP/WEシリーズ

通常価格(税別)： 17,970円 (税込価格：19,767円)

通常出荷日：在庫品1日目

未確定：候補が40型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品仕様

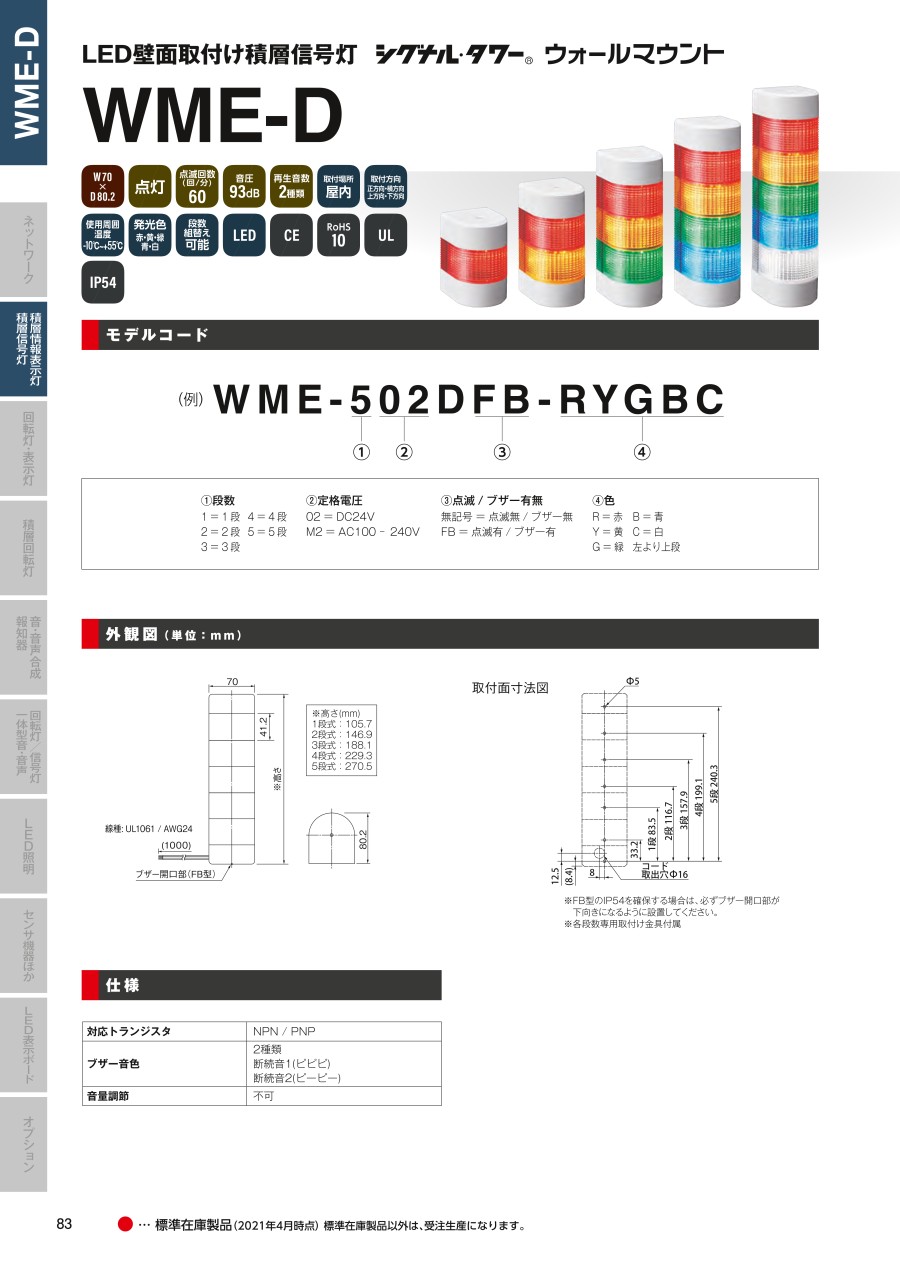

■WME-D型（点灯）  WME-DFB型（点灯／点滅／ブザー）

●標準色：
   1段式／赤［-R］、黄［-Y］、緑［-G］
   2段式／赤・黄［-RY］
   3段式／赤・黄・緑［-RYG］
   4段式／赤・黄・緑・青［-RYGB］
   5段式／赤・黄・緑・青・白［-RYGBC］

グローブ：耐衝撃性、耐熱性に優れたポリカーボネート樹脂
FB型は騒音の激しい工場などでも聞き取れる93dB.typ（at 1m）の大音量ブザーを内蔵。（音量調節不可）

【仕様】

ブザーなし
型番	定格電圧	段数	消費電力	質量
WME-102D	DC24V	1	0.9W	0.28kg
WME-202D-RG		2	1.8W	0.37kg
WME-302D-RYG／RGY		3	2.7W	0.46kg
WME-402D		4	3.6W	0.55kg
WME-502D		5	4.5W	0.64kg
WME-1M2D	AC100～ 240V	1	1.6W	0.35kg
WME-2M2D		2	2.9W	0.44kg
WME-3M2D		3	4.2W	0.53kg
WME-4M2D		4	5.5W	0.62kg
WME-5M2D		5	6.8W	0.71kg

点滅ブザー付き（点滅数：約60回／分）
型番	定格電圧	段数	消費電力	質量
WME-102DFB	DC24V	1	2.1W	0.28kg
WME-202DFB		2	3.0W	0.37kg
WME-302DFB-RYG／-RGY		3	3.9W	0.46kg
WME-402DFB-RYGB		4	4.8W	0.55kg
WME-502DFB		5	5.7W	0.64kg
WME-1M2DFB	AC100～ 240V	1	2.8W	0.35kg
WME-2M2DFB		2	4.1W	0.44kg
WME-3M2DFB		3	5.4W	0.53kg
WME-4M2DFB		4	6.7W	0.62kg
WME-5M2DFB		5	8.0W	0.71kg

配線図

●DC 24V

●AC100～240V

-	公称断面積	線種	引出し延長
電源線	0.2mm²	UL1061	1,100
信号線	0.2mm²	UL1061	1,100

〈M2タイプ〉

-	公称断面積	線種	引出し延長
電源線	0.8mm²	UL1015	1,100
信号線	0.2mm²	UL1061	1,100

1段あたりの信号線電圧・電流

型番	電圧仕様	信号線電圧	LED					ブザー
			信号線電流					信号線電流	突入電流
			赤	黄	緑	青	白	信号線電流	突入電流
WME-D	DC 24V	DC 24V	22 mA	26 mA	15 mA	29mA		40mA	100mA
WME-D	AC100～240V	DC 24V	22 mA	26 mA	15 mA	29mA		40mA	なし

FB仕様の場合、一つの段で点灯と点滅の外部接点を同時入力すると、他の段が点灯状態になることがありますので、点灯・点滅の同時入力はしないでください。
FB仕様の場合、PCの出力ユニットにはそれぞれ独立した点灯用及び点滅用の2COMが必要となりますのでご注意ください。
外部接点保護用ヒューズは安全のため必ず設置してください。

NPN（PNP）トランジスタ駆動例

DC24V NPN型トランジスタ

DC24V PNP型トランジスタ

AC100～240V NPN型トランジスタ

型式	トランジスタ（NPN又はPNP）
電流容量	lc≧100mA（LEDユニット） lc≧300mA（ブザー）
耐電圧	Vc≧35V
漏れ電流	l_L≦0.1mA

外形図

※FB型のIP54を確保する場合は、必ずブザー開口部が下向きになるように設置してください。
※各段数専用取付け金具付属

型番リスト

表示件数

型番

定格電圧

(V)

段数

色(最上段)

色(2段目)

色(3段目)

色(4段目)

色(5段目)

ブザ-有無

点灯/点滅

JANコード

RoHS?

最小発注数量

AC100～240V	1	緑色	-	-	-	-	無	点灯	4938766021617	10	1個
AC100～240V	1	赤色	-	-	-	-	無	点灯	4938766021624	10	1個
AC100～240V	1	黄色	-	-	-	-	無	点灯	4938766021631	10	1個
AC100～240V	1	緑色	-	-	-	-	有	点灯/点滅	4938766021693	10	1個
AC100～240V	1	赤色	-	-	-	-	有	点灯/点滅	4938766021709	10	1個
AC100～240V	1	黄色	-	-	-	-	有	点灯/点滅	4938766021716	10	1個
AC100～240V	2	赤色	緑色	-	-	-	無	点灯	4938766021648	10	1個
AC100～240V	2	赤色	黄色	-	-	-	無	点灯	4938766021655	10	1個
AC100～240V	2	赤色	緑色	-	-	-	有	点灯/点滅	4938766021723	10	1個
AC100～240V	2	赤色	黄色	-	-	-	有	点灯/点滅	4938766021730	10	1個
AC100～240V	3	赤色	黄色	緑色	-	-	無	点灯	4938766021662	10	1個
AC100～240V	3	赤色	黄色	緑色	-	-	有	点灯/点滅	4938766021747	10	1個
AC100～240V	4	赤色	黄色	緑色	青色	-	無	点灯	4938766021679	10	1個
AC100～240V	4	赤色	黄色	緑色	青色	-	有	点灯/点滅	4938766021754	10	1個
AC100～240V	5	赤色	黄色	緑色	青色	白色	無	点灯	4938766021686	10	1個
AC100～240V	5	赤色	黄色	緑色	青色	白色	有	点灯/点滅	4938766021761	10	1個
DC24V	1	緑色	-	-	-	-	無	点灯	4938766021433	10	1個
DC24V	1	赤色	-	-	-	-	無	点灯	4938766021440	10	1個
DC24V	1	黄色	-	-	-	-	無	点灯	4938766021457	10	1個
DC24V	1	緑色	-	-	-	-	有	点灯/点滅	4938766021525	10	1個
DC24V	1	赤色	-	-	-	-	有	点灯/点滅	4938766021532	10	1個
DC24V	1	黄色	-	-	-	-	有	点灯/点滅	4938766021549	10	1個
DC24V	2	赤色	青色	-	-	-	無	点灯	-	-	1個
DC24V	2	赤色	緑色	-	-	-	無	点灯	4938766021464	10	1個
DC24V	2	赤色	黄色	-	-	-	無	点灯	4938766021471	10	1個
DC24V	2	赤色	緑色	-	-	-	有	点灯/点滅	4938766021556	10	1個
DC24V	2	赤色	黄色	-	-	-	有	点灯/点滅	4938766021563	10	1個
DC24V	3	赤色	緑色	黄色	-	-	無	点灯	4938766021488	10	1個
DC24V	3	赤色	黄色	緑色	-	-	無	点灯	4938766021495	10	1個
DC24V	3	赤色	緑色	黄色	-	-	有	点灯/点滅	4938766021570	10	1個
DC24V	3	赤色	黄色	緑色	-	-	有	点灯/点滅	4938766021587	10	1個
DC24V	4	赤色	白色	黄色	緑色	-	無	点灯	-	10	1個
DC24V	4	赤色	黄色	緑色	青色	-	無	点灯	4938766021501	10	1個
DC24V	4	青色	黄色	緑色	白色	-	有	点灯/点滅	-	10	1個
DC24V	4	赤色	青色	黄色	緑色	-	有	点灯/点滅	-	10	1個
DC24V	4	赤色	白色	緑色	青色	-	有	点灯/点滅	-	10	1個
DC24V	4	赤色	黄色	緑色	青色	-	有	点灯/点滅	4938766021594	10	1個
DC24V	4	赤色	黄色	緑色	白色	-	有	点灯/点滅	-	10	1個
DC24V	5	赤色	黄色	緑色	青色	白色	無	点灯	4938766021518	10	1個
DC24V	5	赤色	黄色	緑色	青色	白色	有	点灯/点滅	4938766021600	10	1個

通常単価(税別) (税込単価)	通常出荷日

17,970円 ( 19,767円 )	19日目
19,970円 ( 21,967円 )	19日目
19,970円 ( 21,967円 )	19日目
22,970円 ( 25,267円 )	19日目
22,473円 ( 24,720円 )	19日目
24,970円 ( 27,467円 )	19日目
21,970円 ( 24,167円 )	19日目
21,970円 ( 24,167円 )	19日目
26,970円 ( 29,667円 )	19日目
28,970円 ( 31,867円 )	19日目
24,970円 ( 27,467円 )	19日目
32,970円 ( 36,267円 )	19日目
28,970円 ( 31,867円 )	19日目
33,970円 ( 37,367円 )	19日目
33,970円 ( 37,367円 )	19日目
39,970円 ( 43,967円 )	19日目
13,970円 ( 15,367円 )	在庫品1日目当日出荷可能
14,970円 ( 16,467円 )	19日目
14,970円 ( 16,467円 )	19日目
19,970円 ( 21,967円 )	19日目
21,970円 ( 24,167円 )	在庫品1日目当日出荷可能
21,970円 ( 24,167円 )	19日目
21,970円 ( 24,167円 )	19日目
17,970円 ( 19,767円 )	在庫品1日目当日出荷可能
19,970円 ( 21,967円 )	19日目
24,970円 ( 27,467円 )	19日目
22,970円 ( 25,267円 )	19日目
21,970円 ( 24,167円 )	19日目
23,970円 ( 26,367円 )	3日目
28,970円24,624円 ( 27,086円 )	在庫品1日目当日出荷可能
28,970円 ( 31,867円 )	在庫品1日目当日出荷可能
29,970円 ( 32,967円 )	19日目
24,970円 ( 27,467円 )	3日目
32,320円 ( 35,552円 )	19日目
32,320円 ( 35,552円 )	19日目
32,320円 ( 35,552円 )	19日目
30,170円22,627円 ( 24,890円 )	在庫品1日目当日出荷可能
32,320円 ( 35,552円 )	19日目
32,970円 ( 36,267円 )	19日目
36,970円 ( 40,667円 )	19日目

詳細情報

基本情報

基本情報

さらに使いやすくなったLED壁面取付け積層信号灯。
【特長】
・大型機器などに取り付ける際の視認性を確保します
・5色揃ったLEDラインアップ
・色配列の組替えや増段がカンタン、ユニット構造
・防塵・防噴流IP54構造で、水気や塵埃の多い工場でも使用できます
・オープンコレクタ対応で、PLC等での直接駆動が可能です（DC24V仕様。AC仕様はNPNのみ対応）
・CEマーキング適合
・UL Recognized Component （File No.E215660）
・縦取付け、横取付けなど目的に応じて自由に取付けられます
・専用の取付金具で、簡単に取付けられます
・KC（KN61000-6-4、KN61000-6-2）
・FCC Part15 SubpartB ClassA
