商品特長詳細
| 用途/タイプ | 固定配線/標準タイプ | 固定配線/パッチコード | 可動配線/パッチコード |
|---|---|---|---|
| 型番 | CCNC-IEF-24 | CCNC-IEF-26 | CCNC-IEF-SF |
| 導体サイズ・対数 | 24AWG（単線）X4P | 26AWG（同心撚り線）X4P | 26AWG（集合撚り線）X4P |
| シースの材質/色 | 難燃・耐油・耐熱ビニル/橙 | ||
| ケーブルの外径 約（mm） | 6.5 | 6.0 | 6.5 |
| 概算質量（kg/km） | 55 | 45 | 50 |
| 伝送距離（at20℃）※1 | 100m | 70m | 50m |
※ 1） 26AWGX4Pの伝送距離は、Cat5eの減衰量規格からの算出値です。
製品構造
| 第1種線心 | 第2種線心 |
|---|---|
| 青 | 白/青 |
| 橙 | 白/橙 |
| 緑 | 白/緑 |
| 茶 | 白/茶 |
製品特性
特性図
試験方法：absorbing clamp法（lEC61196-1）
絞り込み条件：4 項目の仕様が未選択です
ケーブル導体
- 単線
- より線
導体サイズ
- AWG24（0.20sq)
- AWG26（0.12sq)
用途
- 低速可動部
- 固定配線
ケーブル外径詳細(mm)
- 6
- 6.5
出荷日
- すべて
- 4日以内
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
56,047円 ( 61,652円 ) | 4日目 |
59,818円 ( 65,800円 ) | 4日目 |
87,699円 ( 96,469円 ) | 4日目 |
詳細情報
基本情報

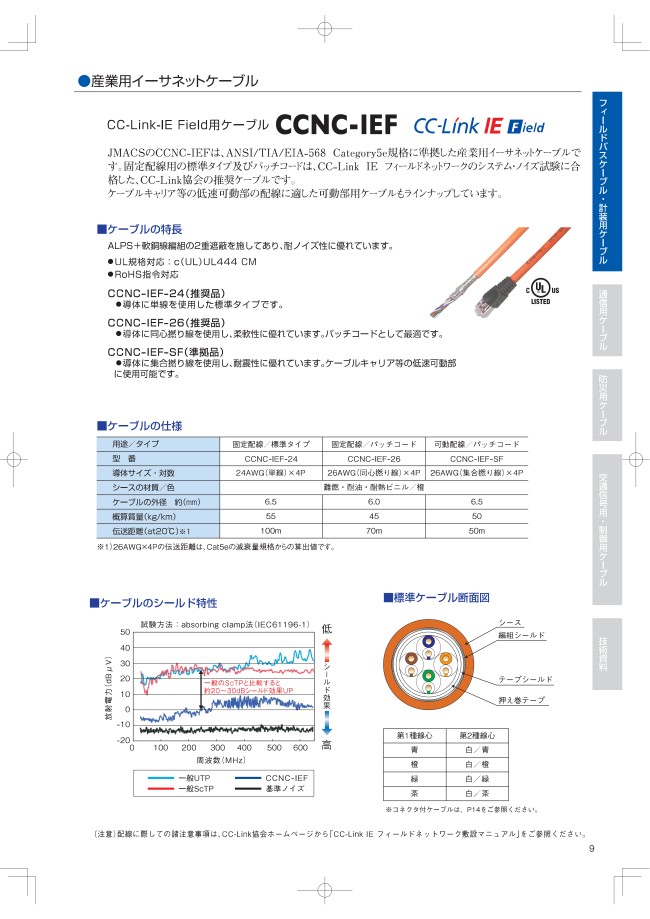

JMACSのCCNC-IEFは、ANSI／TIA／EIA-568 Category5e規格に準拠した産業用イーサネットケーブルです。
固定配線用の標準タイプ及びパッチコードは、CC-Link IE フィールドネットワークのシステム・ノイズ試験に合格した、CC-Link協会の推奨ケーブルです。
ケーブルベア等の低速可動部の配線に適した可動部用ケーブルもラインナップしています。
【特長】
・ALPS＋軟銅線編組の2重遮蔽を施してあり、耐ノイズ性に優れています。
・UL規格対応：c（UL）UL444 CM。
・CCNC-IEF-24（推奨品）：導体に単線を使用した標準タイプです。
・CCNC-IEF-26（推奨品）：導体に同心撚り線を使用し、柔軟性に優れています。パッチコードとして最適です。
・CCNC-IEF-SF（準拠品）：導体に集合撚り線を使用し、耐震性に優れています。ケーブルベア等の低速可動部に使用可能です。
