三菱電機

インバータFREQROL用オプションリアクトル

カタログ |

一部SALE 2026/03/31まで
一部当日出荷可能

通常単価(税別): 9,110円～931,800円特別価格

税込単価: 10,021円～1,024,980円特別価格

よく一緒に見られています

閲覧中の商品と併せてご検討ください

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

通常出荷日：在庫品1日目

インバータの入力側に接続することで、力率を改善し、入力側高調波電流を低減します...

対応シリーズ
FREQROLシリーズ

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

未確定：候補が82型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

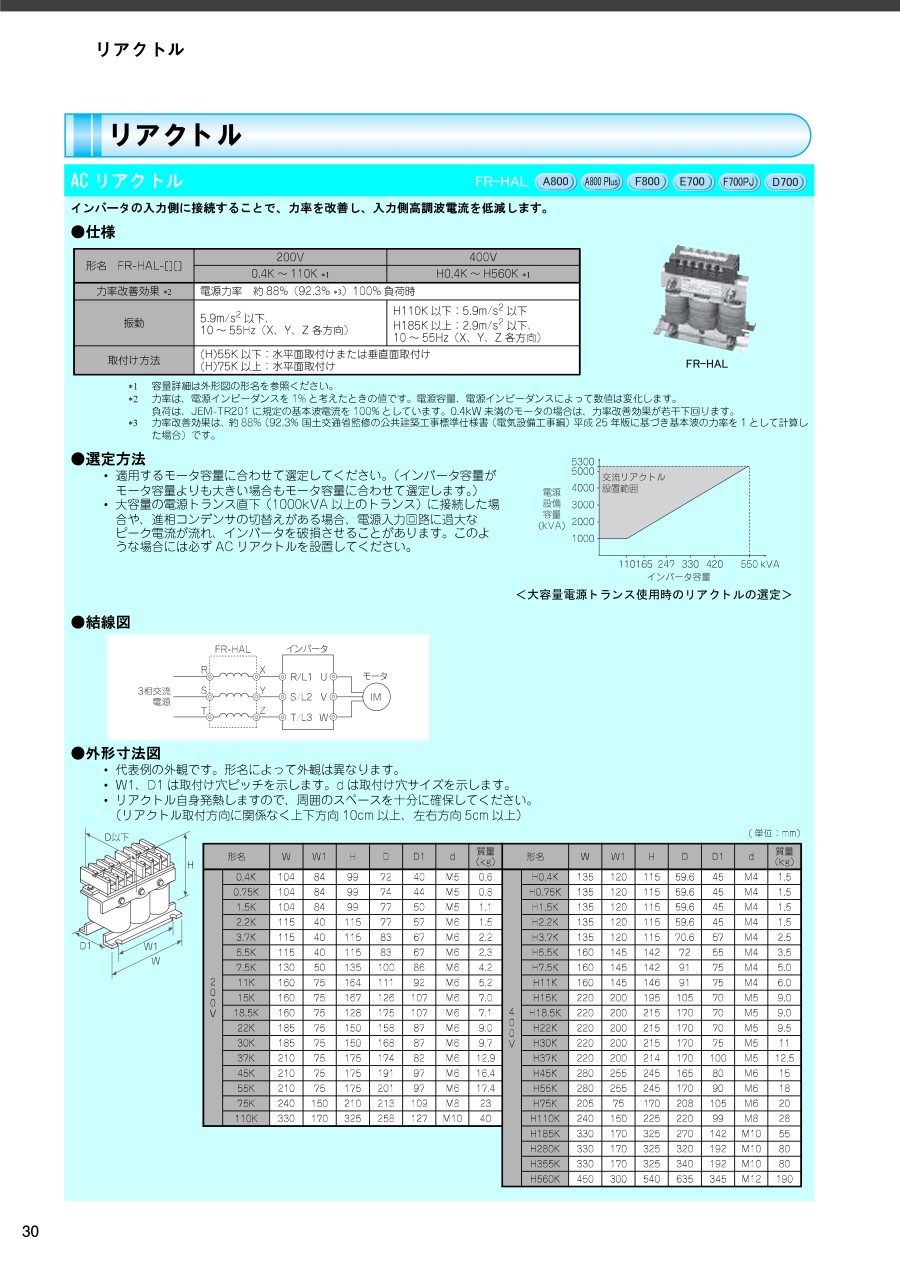

AC リアクトル

製品仕様

形式　FR-HAL-[][]	200V	400V
形式　FR-HAL-[][]	*0.4K ～ 110K 1**	*H0.4K ～ H560K 1**
*力率改善効果 2**	電源力率　約88%（92.3% *3）100% 負荷時
振動	5.9m/s² 以下、 10 ～ 55Hz（X、Y、Z 各方向）	H110K 以下：5.9m/s² 以下 H185K 以上：2.9m/s² 以下、 10 ～ 55Hz（X、Y、Z 各方向）
取付け方法	(H)55K 以下：水平面取付けまたは垂直面取付け (H)75K 以上：水平面取付け

*1 容量詳細は外形図の形式を参照ください。
*2 力率は、電源インピーダンスを1% と考えたときの値です。電源容量、電源インピーダンスによって数値は変化します。
負荷は、JEM-TR201 に規定の基本波電流を100% としています。0.4kW 未満のモータの場合は、力率改善効果が若干下回ります。
*3 力率改善効果は、約88%（92.3% 国土交通省監修の公共建築工事標準仕様書（電気設備工事編）平成25 年版に基づき基本波の力率を1 として計算した場合）です。

外形図

• 代表例の外観です。形式によって外観は異なります。
• W1、D1 は取付け穴ピッチを示します。d は取付け穴サイズを示します。
• リアクトル自身発熱しますので、周囲のスペースを十分に確保してください。
（リアクトル取付方向に関係なく上下方向10cm 以上、左右方向5cm 以上）

（単位：mm）

形式		W	W1	H	D	D1	d	質量（kg）
200V	0.4K	104	84	99	72	40	M5	0.6
	0.75K	104	84	99	74	44	M5	0.8
	1.5K	104	84	99	77	50	M5	1.1
	2.2K	115	40	115	77	57	M6	1.5
	3.7K	115	40	115	83	67	M6	2.2
	5.5K	115	40	115	83	67	M6	2.3
	7.5K	130	50	135	100	86	M6	4.2
	11K	160	75	164	111	92	M6	5.2
	15K	160	75	167	126	107	M6	7
	18.5K	160	75	128	175	107	M6	7.1
	22K	185	75	150	158	87	M6	9
	30K	185	75	150	168	87	M6	9.7
	37K	210	75	175	174	82	M6	12.9
	55K	210	75	175	201	97	M6	17.4
	75K	240	150	210	213	109	M8	23
	110K	330	170	325	258	127	M10	40

（単位：mm）

形式		W	W1	H	D	D1	d	質量（kg）
400V	H0.4K	135	120	115	59.6	45	M4	1.5
	H0.75K	135	120	115	59.6	45	M4	1.5
	H1.5K	135	120	115	59.6	45	M4	1.5
	H2.2K	135	120	115	59.6	45	M4	1.5
	H3.7K	135	120	115	70.6	57	M4	2.5
	H5.5K	160	145	142	72	55	M4	3.5
	H7.5K	160	145	142	91	75	M4	5
	H11K	160	145	146	91	75	M4	6
	H15K	220	200	195	105	70	M5	9
	H18.5K	220	200	215	170	70	M5	9
	H22K	220	200	215	170	70	M5	9.5
	H30K	220	200	215	170	75	M5	11
	H37K	220	200	214	170	100	M5	12.5
	H45K	280	255	245	165	80	M6	15
	H55K	280	255	245	170	90	M6	18
	H110K	240	150	225	220	99	M8	28
	H185K	330	170	325	270	142	M10	55
	H280K	330	170	325	320	192	M10	80
	H355K	330	170	325	340	192	M10	80

DC リアクトル

製品仕様

形式　FR-HEL-[][]	200V	400V
	*0.4K ～ 110K 1**	*H0.4K ～ H355K 1**
*力率改善効果 2**	電源力率　約93%（94.4% *3）
振動	5.9m/s² 以下、10 ～ 55Hz（X、Y、Z 各方向）
取付け方法	(H)55K 以下：水平面取付けまたは垂直面取付け (H)75K 以上：水平面取付け

*1 容量詳細は外形図の形式を参照ください。
*2 力率は、電源インピーダンスを1% と考えたときの値です。電源容量、電源インピーダンスによって数値は変化します。
負荷は、JEM-TR201 に規定の基本波電流を100% としています。0.4kW 未満のモータの場合は、力率改善効果が若干下回ります。
*3 力率改善効果は、約93%（94.4% 国土交通省監修の公共建築工事標準仕様書（電気設備工事編）平成 25年版に基づき基本波の力率を1 として計算した場合）です。

外形図

（単位：mm）

形式		W	W1	H	D	D1	d	質量（kg）
200V	0.4K	70	60	71	61	─	M4	0.4
	0.75K	85	74	81	61	─	M4	0.5
	1.5K	85	74	81	70	─	M4	0.8
	2.2K	85	74	81	70	─	M4	0.9
	3.7K	77	55	92	82	57	M4	1.5
	5.5K	77	55	92	92	67	M4	1.9
	7.5K	86	60	113	98	72	M4	2.5
	11K	105	64	133	112	79	M6	3.3
	15K	105	64	133	115	84	M6	4.1
	18.5K	105	64	93	165	94	M6	4.7
	22K	105	64	93	175	104	M6	5.6
	30K	114	72	100	200	101	M6	7.8
	37K	133	86	117	195	98	M6	10
	45K	133	86	117	205	108	M6	11
	55K	153	126	132	209	122	M6	12.6
	75K	150	130	190	340	310	M6	17
	90K	150	130	200	340	310	M6	19
	110K	175	150	200	400	365	M8	20

（単位：mm）

形式		W	W1	H	D	D1	d	質量（kg）
400V	H0.4K	90	75	78	60	─	M5	0.6
	H0.75K	66	50	100	70	48	M4	0.8
	H1.5K	66	50	100	80	54	M4	1
	H2.2K	76	50	110	80	54	M4	1.3
	H3.7K	86	55	120	95	69	M4	2.3
	H5.5K	96	60	128	100	75	M5	3
	H7.5K	96	60	128	105	80	M5	3.5
	H11K	105	75	137	110	85	M5	4.5
	H15K	105	75	152	125	95	M5	5
	H18.5K	114	75	162	120	80	M5	5
	H22K	133	90	178	120	75	M5	6
	H30K	133	90	178	120	80	M5	6.5
	H37K	133	90	187	155	100	M5	8.5
	H45K	133	90	187	170	110	M5	10
	H55K	152	105	206	170	106	M6	11.5
	H75K	140	120	185	320	295	M6	16
	H90K	150	130	190	340	310	M6	20
	H110K	150	130	195	340	310	M6	22
	H132K	175	150	200	405	370	M8	26
	H160K	175	150	205	405	370	M8	28
	H185K	175	150	240	405	370	M8	29
	H250K	190	165	250	440	400	M8	35
	H280K	190	165	255	440	400	M8	38
	H315K	210	185	250	495	450	M10	42
	H355K	210	185	250	495	450	M10	46

型番リスト

表示件数

型番

種類

電圧クラス

(V)

適用インバータ容量

(kW)

寸法（W）

(mm)

寸法（D）

(mm)

寸法（H）

(mm)

RoHS?

最小発注数量

ACリアクトル	200	0.4	104	72	99	10	1個
ACリアクトル	200	0.75	104	74	99	6	1個
ACリアクトル	200	1.5	104	77	99	6	1個
ACリアクトル	200	2.2	115	77	115	6	1個
ACリアクトル	200	3.7	115	83	115	6	1個
ACリアクトル	200	5.5	115	83	115	6	1個
ACリアクトル	200	7.5	130	100	135	6	1個
ACリアクトル	200	11	160	111	164	6	1個
ACリアクトル	200	15	160	126	167	6	1個
ACリアクトル	200	18.5	160	175	128	6	1個
ACリアクトル	200	22	185	158	150	6	1個
ACリアクトル	200	30	185	168	150	6	1個
ACリアクトル	200	37	210	174	175	6	1個
ACリアクトル	200	45	210	191	175	-	1個
ACリアクトル	200	55	210	201	175	6	1個
ACリアクトル	200	75	240	213	210	6	1個
ACリアクトル	200	110	330	258	325	6	1個
ACリアクトル	400	0.4	135	59.6	115	6	1個
ACリアクトル	400	0.75	135	59.6	115	6	1個
ACリアクトル	400	1.5	135	59.6	115	6	1個
ACリアクトル	400	2.2	135	59.6	115	6	1個
ACリアクトル	400	3.7	135	70.6	115	6	1個
ACリアクトル	400	5.5	160	72	142	6	1個
ACリアクトル	400	7.5	160	91	142	6	1個
ACリアクトル	400	11	160	91	146	6	1個
ACリアクトル	400	15	220	105	195	6	1個
ACリアクトル	400	18.5	220	170	215	6	1個
ACリアクトル	400	22	220	170	215	6	1個
ACリアクトル	400	30	220	170	215	6	1個
ACリアクトル	400	37	220	170	214	6	1個
ACリアクトル	400	45	280	165	245	6	1個
ACリアクトル	400	55	280	270	245	6	1個
ACリアクトル	400	75	205	170	208	-	1個
ACリアクトル	400	110	240	220	225	6	1個
ACリアクトル	400	185	330	270	325	6	1個
ACリアクトル	400	280	330	320	325	6	1個
ACリアクトル	400	355	330	340	325	6	1個
ACリアクトル	400	560	450	540	635	-	1個
DCリアクトル	200	0.4	70	61	71	6	1個
DCリアクトル	200	0.75	85	61	81	6	1個
DCリアクトル	200	1.5	85	70	81	10	1個
DCリアクトル	200	2.2	85	70	81	10	1個
DCリアクトル	200	3.7	77	82	92	10	1個
DCリアクトル	200	5.5	77	92	92	10	1個
DCリアクトル	200	7.5	86	98	113	10	1個
DCリアクトル	200	11	105	112	133	10	1個
DCリアクトル	200	15	105	115	133	6	1個
DCリアクトル	200	18.5	105	165	93	6	1個
DCリアクトル	200	22	105	175	93	6	1個
DCリアクトル	200	30	114	200	100	6	1個
DCリアクトル	200	37	133	195	117	6	1個
DCリアクトル	200	45	133	205	117	6	1個
DCリアクトル	200	55	153	209	132	6	1個
DCリアクトル	200	75	150	340	190	6	1個
DCリアクトル	200	90	150	340	200	6	1個
DCリアクトル	200	110	175	400	200	6	1個
DCリアクトル	400	0.4	90	60	78	6	1個
DCリアクトル	400	0.75	66	70	100	6	1個
DCリアクトル	400	1.5	66	80	100	6	1個
DCリアクトル	400	2.2	76	80	110	6	1個

通常単価(税別) (税込単価)	通常出荷日

13,000円 ( 14,300円 )	在庫品1日目当日出荷可能
14,260円 ( 15,686円 )	5日目
14,720円 ( 16,192円 )	5日目
16,040円 ( 17,644円 )	5日目
20,920円 ( 23,012円 )	5日目
25,340円 ( 27,874円 )	5日目
27,130円 ( 29,843円 )	5日目
33,410円 ( 36,751円 )	5日目
42,430円 ( 46,673円 )	5日目
47,680円 ( 52,448円 )	5日目
53,120円 ( 58,432円 )	5日目
89,280円 ( 98,208円 )	5日目
111,360円 ( 122,496円 )	5日目
113,638円 ( 125,002円 )	5日目
140,723円 ( 154,795円 )	5日目
146,611円 ( 161,272円 )	5日目
189,594円 ( 208,553円 )	5日目
16,040円 ( 17,644円 )	5日目
17,230円 ( 18,953円 )	5日目
18,410円 ( 20,251円 )	5日目
19,730円 ( 21,703円 )	5日目
20,920円 ( 23,012円 )	在庫品1日目当日出荷可能
25,340円 ( 27,874円 )	5日目
27,130円 ( 29,843円 )	5日目
33,410円 ( 36,751円 )	5日目
42,430円 ( 46,673円 )	5日目
47,680円 ( 52,448円 )	5日目
53,120円 ( 58,432円 )	5日目
89,280円 ( 98,208円 )	5日目
111,360円 ( 122,496円 )	5日目
113,638円 ( 125,002円 )	5日目
140,723円 ( 154,795円 )	5日目
146,611円 ( 161,272円 )	4日目
189,594円 ( 208,553円 )	5日目
258,483円 ( 284,331円 )	4日目
323,640円 ( 356,004円 )	4日目
488,560円 ( 537,416円 )	4日目
931,800円 ( 1,024,980円 )	4日目
9,110円 ( 10,021円 )	5日目
10,250円 ( 11,275円 )	在庫品1日目当日出荷可能
10,920円 ( 12,012円 )	1日目
12,010円10,568円 ( 11,625円 )	在庫品1日目当日出荷可能
13,130円9,847円 ( 10,832円 )	在庫品1日目当日出荷可能
15,740円 ( 17,314円 )	1日目
19,070円 ( 20,977円 )	1日目
22,940円 ( 25,234円 )	1日目
27,320円 ( 30,052円 )	5日目
31,810円 ( 34,991円 )	5日目
35,010円 ( 38,511円 )	5日目
46,660円 ( 51,326円 )	5日目
48,260円 ( 53,086円 )	5日目
63,170円 ( 69,487円 )	5日目
66,820円 ( 73,502円 )	5日目
119,040円 ( 130,944円 )	5日目
132,480円 ( 145,728円 )	5日目
146,022円 ( 160,624円 )	5日目
9,110円 ( 10,021円 )	在庫品1日目当日出荷可能
10,280円 ( 11,308円 )	5日目
10,960円 ( 12,056円 )	5日目
12,010円 ( 13,211円 )	5日目

基本情報

基本情報

インバータの入力側に接続することで、力率を改善し、入力側高調波電流を低減します。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

三菱電機
汎用インバータ FREQROL-A800
高性能で高品質なインバータ。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
