4P M8強靭屈曲モールドコネクタケーブル センサー用配線セット

三浦電気 4ＰＭ８強靭屈曲モールドコネクタケーブル センサ用配線セット

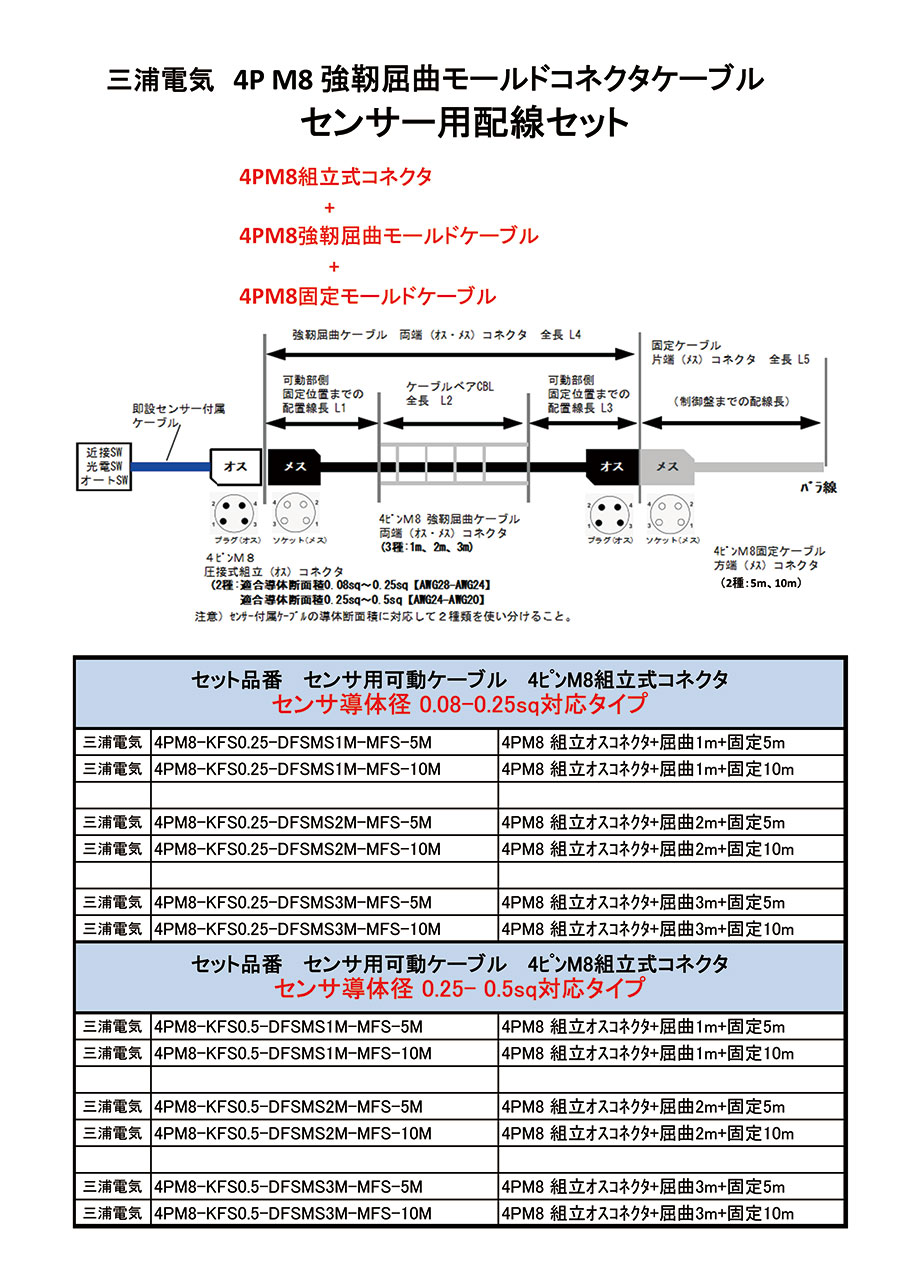

【セット内容】
　(A)センサー部 4PM8 UL対応組立式コネクタ
　(B)ケーブルベア部・ロボット部 4PM8 UL対応強靭屈曲モールドケーブル
　(C)固定部 4PM8 UL対応屈曲モールドケーブル

【特徴】
・可動部モールドケーブルに 強靭屈曲ケーブル 大京電子電線 F-UL-CL3を使用
・可動部・固定部のモジュール化によるメンテナンス性の向上
・組立式コネクタによる余剰配線の削除と連結箇所の省スペース化
・固定部モールドコネクタ 滑り止めラッチ機能付き

＊ケーブル付きセンサー部分は別売りとなります。

（A）センサー部  4PM8 UL対応組立式コネクタ

	導体断面積	0.08～0.25ｍｍ2	0.25～0.5ｍｍ2
	導体径（AWG相当）	28～24	24～20
	ケーブル外径	2.5～5ｍｍ
	芯線径（被覆厚含む）	0.75～1.5ｍｍ
	絶縁材料（被膜部）	PVC / PE / PP ※
	圧接回数上限	10回
	※センサーケーブルに フッ素系素材の絶縁体の製品を使用した場合  導通不良を起こす可能性があります。  センサーケーブルは PVC製の絶縁体の製品の使用を推奨します。



（B）ケーブルベア部・ロボット部 4PM8 UL対応強靭屈曲モールドケーブル

【仕様】
・導体   複合より線（中心補強紐入り ケプラー相当）
・絶縁体  熱可塑性エラストマー（TPE）
・識別   茶・白・青・黒
・シース  耐油・耐熱PVC（黒艶消し）
・燃焼試験 垂直トレイ試験 Vertical-tray flame test  レベル4
・規格   北米 ULリィスティング規格（CL3） cUL
      ULワイヤリングハーネス規格


（C）固定部 4PM8 UL対応屈曲モールドケーブル

【仕様】
・導体   集合より線 錫メッキ軟銅線
・絶縁体  PVC
・識別   茶・白・青・黒
・シース  耐油（ライトグレー）
・燃焼試験 VW-1
・規格   北米 Ruレィコクナイズド CSA
