DINレール端子台プッシュインタイプ XW5T-P

Name: DINレール端子台 プッシュインタイプ XW5T-P
Brand: オムロン
SKU: 222300041587
Rating: 4.2 (7 reviews)

カタログ |

数量スライド割引
一部当日出荷可能

4.2

平均満足度4.2

この商品のレビューをみる（7件）

通常単価(税別): 64円～872円

税込単価: 70円～959円

制御盤の価値を高める"Value Design for Panel"対応商品。...

詳細情報を確認する

結線方式
スクリューレス
取付方式
DINレール取付
部品/完成品
バラ部品

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

未確定：候補が35型番あります。

商品仕様
型番リスト
詳細情報
カタログ

商品仕様

型番リスト

表示件数

型番

極数

(極)

入出力数

定格電流（IEC）

(A)

定格電流（UL）

(A)

種類

製品タイプ

公称断面積

(mm²)

色

適合電線断面積-単線

(mm²)

適合電線断面積-より線

(mm²)

適合電線断面積-端子付きより線

(mm²)

RoHS?

最小発注数量

1対1

17.5

5（600V）/15（sol）（300V）/10（300V）/10（str）（150V）/15（sol）（150V）

アース用

標準端子台

緑/黄

0.14～1.5

0.08～1.5

0.14～1

1個

1対1

17.5

5（600V）/15（sol）（300V）/10（300V）/10（str）（150V）/15（sol）（150V）

アース用

多段端子台

緑/黄

0.14～1.5

0.08～1.5

0.14～1

1個

1対2

17.5

5（600V）/15（sol）（300V）/10（300V）/10（str）（150V）/15（sol）（150V）

アース用

多線式端子台

緑/黄

0.14～1.5

0.08～1.5

0.14～1

1個

2対2

17.5

5（600V）/15（sol）（300V）/10（300V）/10（str）（150V）/15（sol）（150V）

アース用

多線式端子台

緑/黄

0.14～1.5

0.08～1.5

0.14～1

1個

1対1

アース用

標準端子台

2.5

緑/黄

0.14～4

0.14～2.5

1個

1対1

アース用

多段端子台

2.5

緑/黄

0.14～4

0.14～2.5

1個

1対2

アース用

多線式端子台

2.5

緑/黄

0.14～4

0.14～2.5

2個

2対2

アース用

多線式端子台

2.5

緑/黄

0.14～4

0.14～2.5

2個

1対1

アース用

標準端子台

緑/黄

0.2～6

0.2～4

0.25～4

1個

1対1

アース用

多段端子台

緑/黄

0.2～6

0.2～4

0.25～4

1個

1対2

アース用

多線式端子台

緑/黄

0.2～6

0.2～4

0.25～4

1個

2対2

アース用

多線式端子台

緑/黄

0.2～6

0.2～4

0.25～4

1個

1対1

17.5

中継用

標準端子台

ダークグレー

0.14～1.5

0.08～1.5

0.14～1

5個

1対1

17.5

中継用

標準端子台

青

0.14～1.5

0.08～1.5

0.14～1

5個

1対1

17.5

中継用

多段端子台

ダークグレー

0.14～1.5

0.08～1.5

0.14～1

1個

1対1

17.5

中継用

多段端子台

青

0.14～1.5

0.08～1.5

0.14～1

1個

1対2

17.5

中継用

多線式端子台

ダークグレー

0.14～1.5

0.08～1.5

0.14～1

5個

1対2

17.5

中継用

多線式端子台

青

0.14～1.5

0.08～1.5

0.14～1

5個

2対2

17.5

中継用

多線式端子台

ダークグレー

0.14～1.5

0.08～1.5

0.14～1

1個

2対2

17.5

中継用

多線式端子台

青

0.14～1.5

0.08～1.5

0.14～1

1個

1対1

中継用

標準端子台

2.5

ダークグレー

0.14～4

0.14～2.5

5個

1対1

中継用

標準端子台

2.5

青

0.14～4

0.14～2.5

5個

1対1

中継用

多段端子台

2.5

ダークグレー

0.14～4

0.14～2.5

1個

1対1

中継用

多段端子台

2.5

青

0.14～4

0.14～2.5

3個

1対2

中継用

多線式端子台

2.5

ダークグレー

0.14～4

0.14～2.5

5個

1対2

中継用

多線式端子台

2.5

青

0.14～4

0.14～2.5

5個

2対2

中継用

多線式端子台

2.5

ダークグレー

0.14～4

0.14～2.5

4個

2対2

中継用

多線式端子台

2.5

青

0.14～4

0.14～2.5

4個

1対1

中継用

標準端子台

ダークグレー

0.2～6

0.2～4

0.25～4

5個

1対1

中継用

標準端子台

青

0.2～6

0.2～4

0.25～4

5個

1対1

中継用

多段端子台

ダークグレー

0.2～6

0.2～4

0.25～4

1個

1対2

中継用

多線式端子台

ダークグレー

0.2～6

0.2～4

0.25～4

1個

1対2

中継用

多線式端子台

青

0.2～6

0.2～4

0.25～4

4個

2対2

中継用

多線式端子台

ダークグレー

0.2～6

0.2～4

0.25～4

4個

2対2

中継用

多線式端子台

青

0.2～6

0.2～4

0.25～4

4個

通常単価(税別) (税込単価)	通常出荷日

193円 ( 212円 )	在庫品1日目当日出荷可能
498円 ( 548円 )	在庫品1日目当日出荷可能
298円 ( 328円 )	1日目
305円 ( 336円 )	在庫品1日目当日出荷可能
215円 ( 237円 )	在庫品1日目当日出荷可能
742円 ( 816円 )	在庫品1日目当日出荷可能
377円 ( 415円 )	在庫品1日目当日出荷可能
465円 ( 512円 )	在庫品1日目当日出荷可能
298円 ( 328円 )	在庫品1日目当日出荷可能
872円 ( 959円 )	1日目
452円 ( 497円 )	1日目
547円 ( 602円 )	在庫品1日目当日出荷可能
64円 ( 70円 )	在庫品1日目当日出荷可能
64円 ( 70円 )	在庫品1日目当日出荷可能
235円 ( 259円 )	1日目
188円 ( 207円 )	在庫品1日目当日出荷可能
83円 ( 91円 )	在庫品1日目当日出荷可能
83円 ( 91円 )	在庫品1日目当日出荷可能
101円 ( 111円 )	在庫品1日目当日出荷可能
118円 ( 130円 )	在庫品1日目当日出荷可能
69円 ( 76円 )	在庫品1日目当日出荷可能
69円 ( 76円 )	在庫品1日目当日出荷可能
244円 ( 268円 )	在庫品1日目当日出荷可能
244円 ( 268円 )	在庫品1日目当日出荷可能
118円 ( 130円 )	在庫品1日目当日出荷可能
118円 ( 130円 )	在庫品1日目当日出荷可能
149円 ( 164円 )	在庫品1日目当日出荷可能
149円 ( 164円 )	在庫品1日目当日出荷可能
83円 ( 91円 )	在庫品1日目当日出荷可能
83円 ( 91円 )	在庫品1日目当日出荷可能
292円 ( 321円 )	在庫品1日目当日出荷可能
142円 ( 156円 )	1日目
142円 ( 156円 )	在庫品1日目当日出荷可能
180円 ( 198円 )	在庫品1日目当日出荷可能
180円 ( 198円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

制御盤の価値を高める"Value Design for Panel"対応商品。
制御盤の小型化、省工数を実現するプッシュインPlus端子台。
【特長】
・プッシュインPlus端子台の採用で、従来のねじ式よりも小型化。緩みの発生がなく、メンテナンスフリーを実現
・最小3.5mm幅のスリムタイプを品揃えし、制御盤の小型化に貢献
・軽い挿入力かつ強固な引張強度を備え、配線工数削減と高い信頼性を両立
・ドライバを挿した状態で保持する「ハンズフリー」機構により、圧着端子を付けない、より線配線時の高い作業性を実現

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

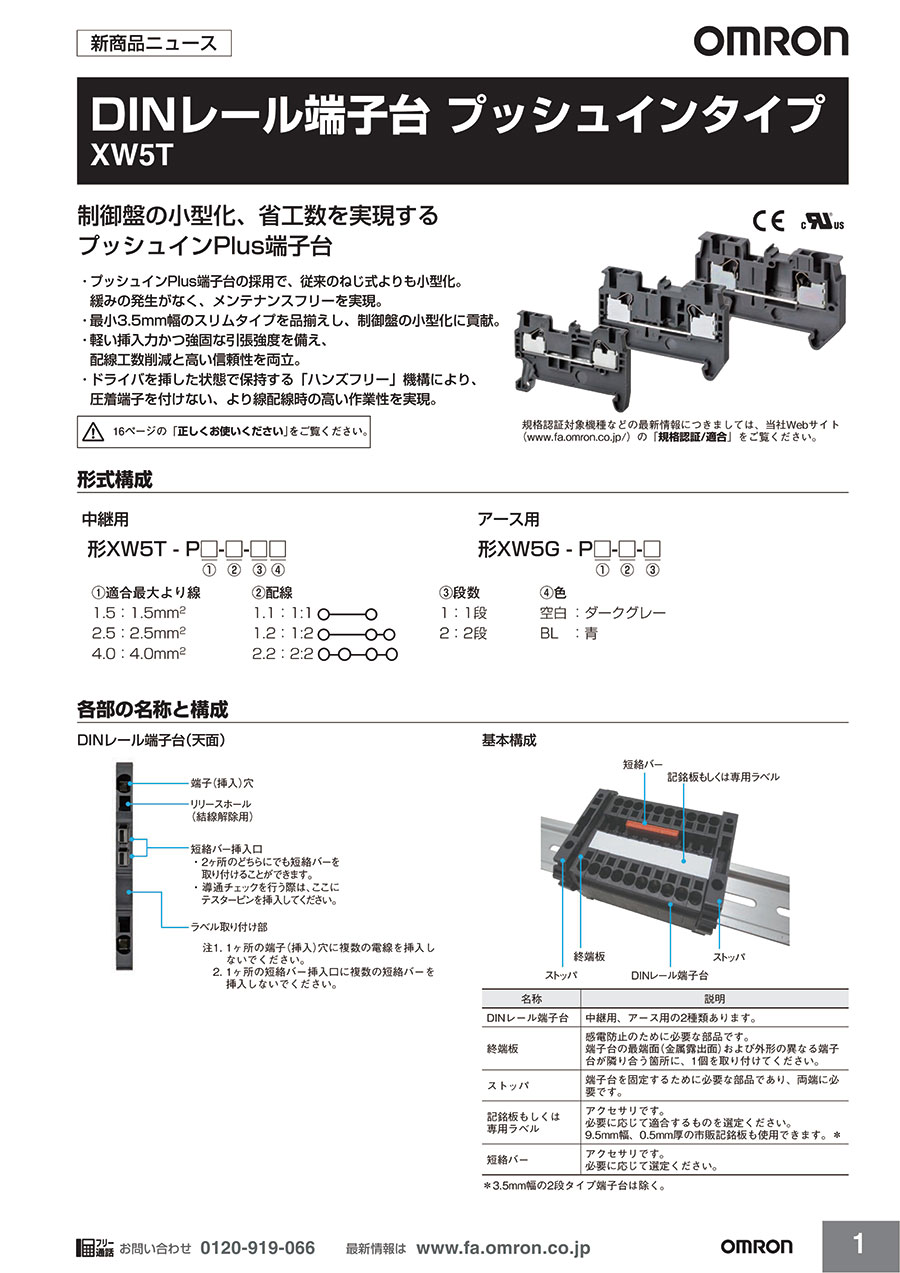

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

オムロン
スイッチング・パワーサプライ S8VK-Sシリーズ
プッシュインPlus対応<br>コンパクトボディ＆密着取付で設計を自由に
オムロン
スイッチング・パワーサプライ S8VK-Xシリーズ
プッシュインPlus対応<br>内部に搭載する電解コンデンサの劣化を部品温度から演算し、通信と表示でお知らせ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
