日本圧着端子製造

SHDコネクタ

SHDコネクタ
  • コネクタ形状
    角型
  • コネクタシリーズ頭文字
    S・T・U
  • S・T・U
    SHD
  • 許容電流 (A)
    AC／DC1
  • 許容電圧 (V)
    AC／DC50
  • 保護機能(耐環境性)
    無
  • 代表規格
    UL / CSA
  • ピッチ (mm)
    1
  • 適用電線範囲 (AWG)
    #32～28

ご注意

  • メーカー荷姿リール品の商品につきまして
    リール芯のないテープカットでの出荷になります。メーカー梱包数と同数のご注文の場合でも、テープカット品の組み合わせとなる場合がございます。
    ご了承の程お願い申し上げます。
  • こちらの商品は仕様や使い方についての技術的質問、該非判定書等の輸出用書類、環境負荷物質や生産国についてのお問合せを受け付けておりません。
未確定：候補が3型番あります。
    数量：

    型番リスト

    表示件数
  • 1
    • 型番
    SHDR-20V-S-B
    SHDR-30V-S-B
    SM40B-SRDS-G-TF(LF)(SN)
    関連

    適用ピン・コンタクト

    極数

    用途

    電線接続方法

    接続方向

    商品分類

    仕様

    特長

    色

    製品形態

    その他規格

    		RoHS?最小発注数量

    データシート

    メス
    20
    ケーブル接続
    -
    -
    ハウジング
    -
    -
    ナチュラル（白）
    -
    UL94V-0
    10
    10個

    データシート

    メス
    30
    ケーブル接続
    -
    -
    ハウジング
    -
    -
    ナチュラル（白）
    -
    UL94V-0
    10
    10個

    データシート

    オス
    40
    プリント基板用
    ハンダ
    アングル
    ベース
    サイド型
    -
    ナチュラル（アイボリー）
    エンボステーピング
    UL94V-0
    -
    5個
    通常単価(税別) (税込単価)
    通常出荷日
    65円
    ( 72円 )
    在庫品1日目当日出荷可能
    65円
    ( 72円 )
    在庫品1日目当日出荷可能
    762円
    ( 838円 )
    5日目
  • 1

    • 詳細情報

    基本情報

    1.0mmピッチ基板対電線用圧着コネクタ、多極用。定格：1A（AWG#28）、50V。
    【特長】
    ・高密度対応です。
    ・誤挿入防止機構です。
    ・作業性の良い取っ手付ソケットです。
    ・自動実装時の吸着性。

    ご注意

    • メーカー荷姿リール品の商品につきまして
      リール芯のないテープカットでの出荷になります。メーカー梱包数と同数のご注文の場合でも、テープカット品の組み合わせとなる場合がございます。
      ご了承の程お願い申し上げます。
    • こちらの商品は仕様や使い方についての技術的質問、該非判定書等の輸出用書類、環境負荷物質や生産国についてのお問合せを受け付けておりません。

    商品担当おすすめ

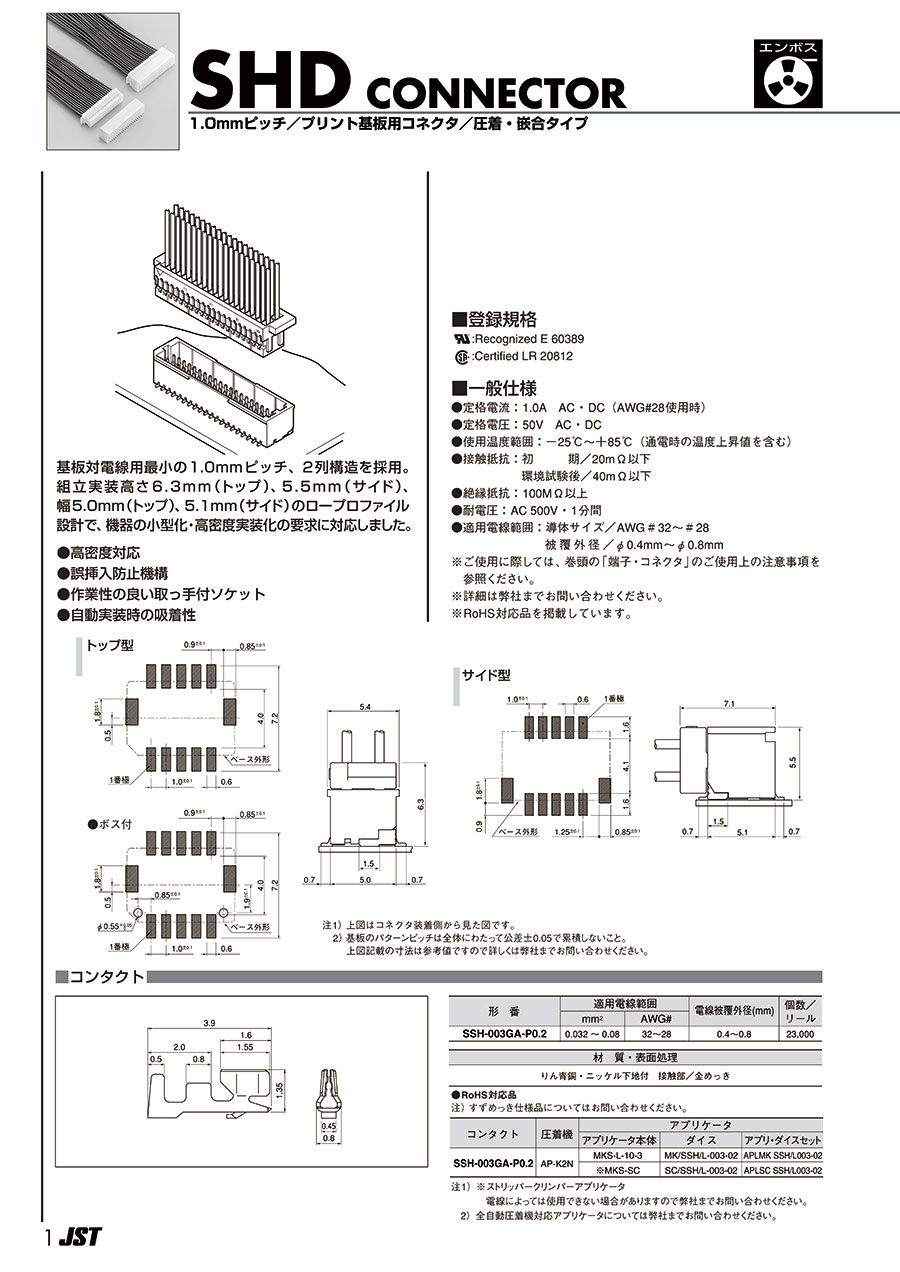

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
