工業自動化ケーブル VCT 332X（BK）シリーズ
- 通常単価(税別)
- 3,567円～259,914円
- 税込単価
- 3,924円～285,905円
【特長】・柔軟性。・シ−スつや消し。・耐油性。【用途】・汎用機器への配線。・電...
詳細情報を確認するご注意
- 【型番変更】2023年3月31日に現在販売している型式での販売を終了し、2023年3月31日より新たな型式にて販売を致します。商品仕様に関する変更はございません。変更後の型番についてはこちらをご確認ください。なお、製造メーカーにおける仕様変更や型式の変更はなく、ミスミ側での販売型式の変更となります。
本件に対するお問い合わせは本ページ右上の『エレクトロニクス部品技術窓口』のチャット・お問合せフォームからお願いします。 - 【規格認証対応終了】本商品につきまして、これまで認証を取得しておりましたTR-CU（Customs Union Technical Regulations 関税同盟技術規則）が、昨今の国際情勢から認証更新が困難になりました。メーカーカタログに「EAC」表記がありますが、対応しておりませんので予めご了承ください。
- 【製品断面仕様変更】
2025年9月生産分より、メーカーの設備運用の都合上、下記型式の緑ベースと黄色ベースの断面色品が混在いたします。
型式：VCT332X(BK)-5.5SQ-4
ただし、線心の外観（緑60：黄40）は変わりなく、また製品性能、適合規格にも影響はございませんので、ご了承のほどよろしくお願い申し上げます。
未確定：候補が900型番あります。
商品情報
構造表 / Construction table
| 導体/ Conductor | 絶縁/ Insulation | 心数 Number of conductors |
シールド無し/ Non-shield | 電気特性/ Electrical characteristics | ||||
|---|---|---|---|---|---|---|---|---|
| 公称断面積 Nominal cross sectional area |
外径（約㎜） Diameter （Approx.㎜） 〈構成Construction〉 |
外径（約㎜） Diameter （Approx.㎜） |
シース外径（約㎜） Sheath diameter （Approx.㎜） |
概算重量 Approx.weight （kg/ km） |
許容電流 Allowable ampacity (A) |
導体抵抗 Conductor resistance 20℃（Ω / ㎞） |
絶縁抵抗 Insulation resistance 20℃（M Ω㎞） |
|
| 0.75㎟ | 1.1 〈30/0.18〉 |
2.7 | 2 | 8.8 | 100 | 12 | 25.1 以下 （Max 25.1） |
50 以上 （Min 50） |
| 3 | 9.2 | 115 | 10 | |||||
| 4 | 9.9 | 130 | 9 | |||||
| 1.25㎟ | 1.5 〈50/0.18〉 |
3.1 | 2 | 9.6 | 120 | 16 | 15.1 以下 （Max 15.1） |
50 以上 （Min 50） |
| 3 | 10.0 | 140 | 14 | |||||
| 4 | 11.0 | 170 | 13 | |||||
| 2㎟ | 1.8 〈37/0.26〉 |
3.4 | 2 | 10.5 | 150 | 22 | 9.79 以下 （Max 9.79） |
50 以上 （Min 50） |
| 3 | 11.0 | 175 | 19 | |||||
| 4 | 12.0 | 210 | 17 | |||||
| 3.5㎟ | 2.5 | 4.1 | 4 | 14.0 | 320 | - | 5.24 | 40 |
| 5.5㎟ | 3.1 | 5.1 | 4 | 16.5 | 470 | - | 3.37 | 40 |
| 8㎟ | 3.7 | 6.1 | 4 | 19.5 | 670 | - | 2.39 | 40 |
型番リスト
| 型番 |
|---|
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
3,567円 ( 3,924円 ) | 3日目 |
3,567円 ( 3,924円 ) | 3日目 |
3,567円 ( 3,924円 ) | 3日目 |
3,567円 ( 3,924円 ) | 3日目 |
3,567円 ( 3,924円 ) | 3日目 |
4,280円 ( 4,708円 ) | 3日目 |
4,994円 ( 5,493円 ) | 3日目 |
5,707円 ( 6,278円 ) | 3日目 |
6,420円 ( 7,062円 ) | 3日目 |
7,134円 ( 7,847円 ) | 3日目 |
3,736円 ( 4,110円 ) | 3日目 |
4,076円 ( 4,484円 ) | 3日目 |
4,416円 ( 4,858円 ) | 3日目 |
4,755円 ( 5,231円 ) | 3日目 |
5,095円 ( 5,605円 ) | 3日目 |
5,435円 ( 5,979円 ) | 3日目 |
5,774円 ( 6,351円 ) | 3日目 |
6,114円 ( 6,725円 ) | 3日目 |
6,454円 ( 7,099円 ) | 3日目 |
6,793円 ( 7,472円 ) | 3日目 |
7,133円 ( 7,846円 ) | 3日目 |
7,473円 ( 8,220円 ) | 3日目 |
7,812円 ( 8,593円 ) | 3日目 |
8,152円 ( 8,967円 ) | 3日目 |
8,492円 ( 9,341円 ) | 3日目 |
8,831円 ( 9,714円 ) | 3日目 |
9,171円 ( 10,088円 ) | 3日目 |
9,511円 ( 10,462円 ) | 3日目 |
9,850円 ( 10,835円 ) | 3日目 |
10,190円 ( 11,209円 ) | 3日目 |
10,530円 ( 11,583円 ) | 3日目 |
10,869円 ( 11,956円 ) | 3日目 |
11,209円 ( 12,330円 ) | 3日目 |
11,549円 ( 12,704円 ) | 3日目 |
11,888円 ( 13,077円 ) | 3日目 |
12,228円 ( 13,451円 ) | 3日目 |
12,568円 ( 13,825円 ) | 3日目 |
12,907円 ( 14,198円 ) | 3日目 |
13,247円 ( 14,572円 ) | 3日目 |
13,587円 ( 14,946円 ) | 3日目 |
13,926円 ( 15,319円 ) | 3日目 |
14,266円 ( 15,693円 ) | 3日目 |
14,606円 ( 16,067円 ) | 3日目 |
14,945円 ( 16,440円 ) | 3日目 |
15,285円 ( 16,814円 ) | 3日目 |
15,625円 ( 17,188円 ) | 3日目 |
15,964円 ( 17,560円 ) | 3日目 |
16,304円 ( 17,934円 ) | 3日目 |
16,644円 ( 18,308円 ) | 3日目 |
16,111円 ( 17,722円 ) | 3日目 |
16,433円 ( 18,076円 ) | 3日目 |
16,756円 ( 18,432円 ) | 3日目 |
17,078円 ( 18,786円 ) | 3日目 |
17,400円 ( 19,140円 ) | 3日目 |
17,722円 ( 19,494円 ) | 3日目 |
18,044円 ( 19,848円 ) | 3日目 |
18,367円 ( 20,204円 ) | 3日目 |
18,689円 ( 20,558円 ) | 3日目 |
19,011円 ( 20,912円 ) | 3日目 |
19,333円 ( 21,266円 ) | 3日目 |
詳細情報
基本情報
【特長】
・柔軟性。
・シ−スつや消し。
・耐油性。
【用途】
・汎用機器への配線。
・電動工具の配線。
・油環境下での配線。
ご注意
- 【型番変更】2023年3月31日に現在販売している型式での販売を終了し、2023年3月31日より新たな型式にて販売を致します。商品仕様に関する変更はございません。変更後の型番についてはこちらをご確認ください。なお、製造メーカーにおける仕様変更や型式の変更はなく、ミスミ側での販売型式の変更となります。
本件に対するお問い合わせは本ページ右上の『エレクトロニクス部品技術窓口』のチャット・お問合せフォームからお願いします。 - 【規格認証対応終了】本商品につきまして、これまで認証を取得しておりましたTR-CU（Customs Union Technical Regulations 関税同盟技術規則）が、昨今の国際情勢から認証更新が困難になりました。メーカーカタログに「EAC」表記がありますが、対応しておりませんので予めご了承ください。
- 【製品断面仕様変更】
2025年9月生産分より、メーカーの設備運用の都合上、下記型式の緑ベースと黄色ベースの断面色品が混在いたします。
型式：VCT332X(BK)-5.5SQ-4
ただし、線心の外観（緑60：黄40）は変わりなく、また製品性能、適合規格にも影響はございませんので、ご了承のほどよろしくお願い申し上げます。

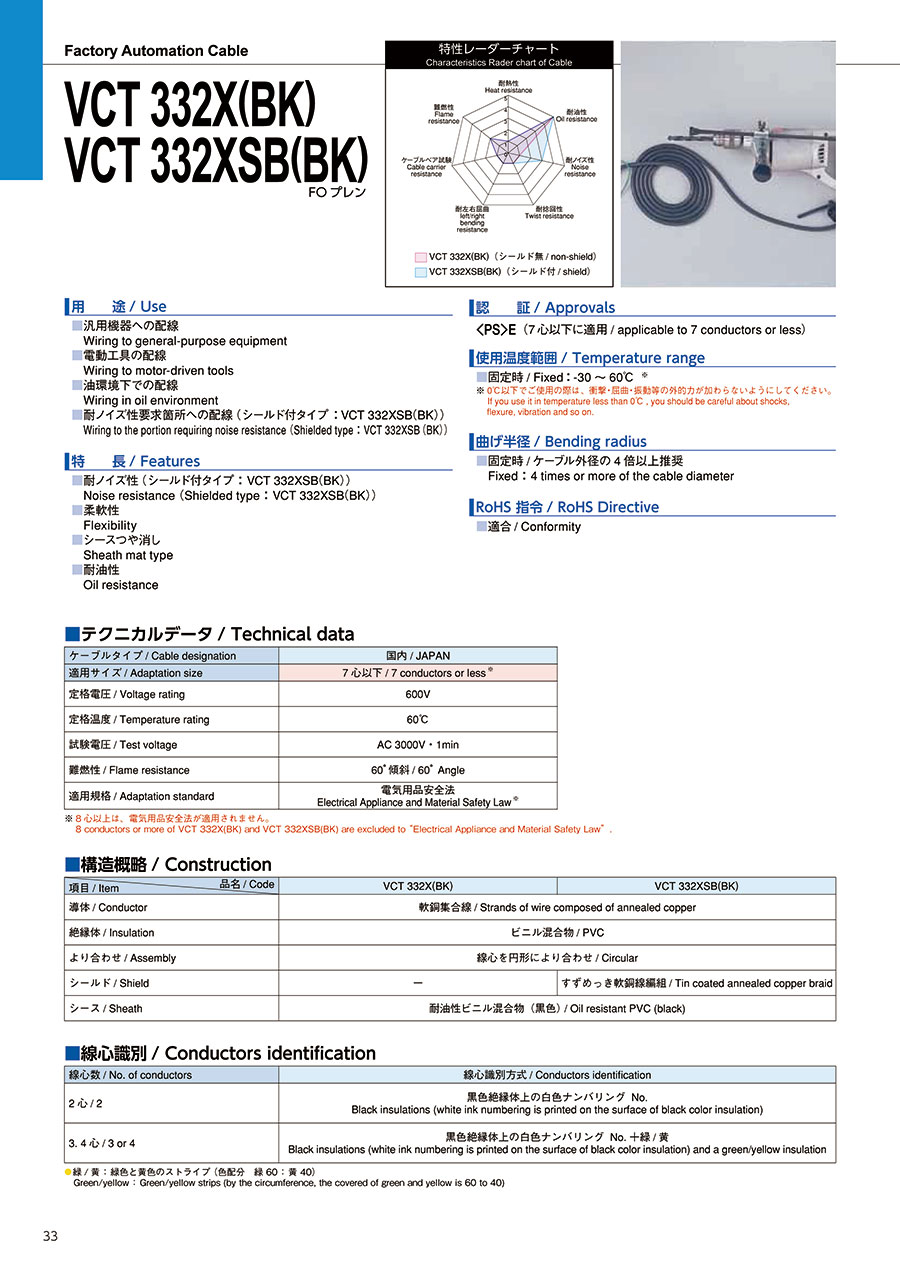

カタログ
Loading...
商品担当おすすめ
工業自動化ケーブル VCT 332X（BK）シリーズのレビュー
ケーブル交換
5
5.02019/06/19
ヨーロッパ製機械のケーブル交換に使用。
ケーブルに数字のマーキングだったので同様の物が手に入れることが出来てよかった。
