工業自動化ケーブル VCTF 33Xシリーズ

Name: 工業自動化ケーブル VCTF 33Xシリーズ
Brand: 倉茂電工
SKU: 222006018674
Rating: 4 (5 reviews)

カタログ |

平均満足度4.0

この商品のレビューをみる（5件）

通常単価(税別): 1,826円～344,300円

税込単価: 2,009円～378,730円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

倉茂電工

工業自動化ケーブル VCTF-22シリーズ

4.8

通常価格(税別)： 1,440円 (税込価格：1,584円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

倉茂電工

工業自動化ケーブル VCTF 36SBシリーズ（シールド付タイプ）PSE対応

通常価格(税別)： 3,527円 (税込価格：3,880円)

通常出荷日：在庫品1日目

【特長】・柔軟性。・シ−スつや消し。・耐油性。【用途】・機器間への配線。・配電...

詳細情報を確認する

電線規格
VCTF
シールド
無
特性
耐油性
シース(外被)色
黒
アース線
なし
シース(外被)材料
PVC（塩ビ）
絶縁体材料
PVC（塩ビ）
その他特性
柔軟性

ご注意

【規格認証対応終了】本商品につきまして、これまで認証を取得しておりましたTR-CU（Customs Union Technical Regulations 関税同盟技術規則）が、昨今の国際情勢から認証更新が困難になりました。メーカーカタログに「EAC」表記がありますが、対応しておりませんので予めご了承ください。

未確定：候補が3,900型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

商品特長詳細

認証

<PS>E（0.75mm²以上に適用）

使用温度範囲

固定時：-30～60℃^※

※0℃以下でご使用の際は、衝撃・屈曲・振動等の外的力が加わらないようにしてください。

曲げ半径

固定時：ケーブル外径の4 倍以上推奨

構造概略

導体	軟銅集合線
絶縁体	ビニル混合物
より合わせ	線心を円形により合わせ
テープ	8心以上はテープを重ね巻き
シース	耐油性ビニル混合物（黒色）

技術情報・設計アイデア

テクニカルデータ

ケーブルタイプ	国内
適用サイズ	0.75～2mm^2※
定格電圧	300V
定格温度	60℃
試験電圧	AC 2000V・1min
難燃性	60°傾斜
適用規格	電気用品安全法

※0.5mm²は電気用品安全法が適用されませんので、信号及び通信回路などの弱電流回路にご使用下さい。

規格表

導体		絶縁	心数	シース外径（約mm）	概算重量（g）
公称断面積	外径（約mm）＜構成＞	外径（約mm）	心数	シース外径（約mm）	概算重量（g）
0.5mm²	0.9 <20/0.18>	1.9	2	5.8	45
			3	6.1	55
			4	6.6	65
			5	7.1	75
			6	7.7	90
			7	7.7	95
			8	8.6	100
			10	9.7	125
			12	10.0	140
			16	11.0	175
			20	12.5	215
			24	14.0	260
			30	14.5	305
			36	15.5	365
			40	17.0	410
0.75mm²	1.1 <30/0.18>	2.3	2	6.6	60
			3	7.0	75
			4	7.6	85
			5	8.2	105
			6	8.9	125
			7	8.9	130
			8	10.0	140
			10	11.5	175
			12	11.5	190
			16	13.0	250
			20	14.5	305
			24	16.5	370
			30	17.0	440
1.25mm²	1.5 <50/0.18>	2.7	2	7.4	80
			3	7.8	100
			4	8.5	120
			5	9.3	145
			6	10.0	170
			7	10.0	180
			10	13.0	240
			20	17.0	440
			30	20.0	640
2mm²	1.8 <37/0.26>	3.0	2	8.0	105
			3	8.5	125
			4	9.2	155

製品特性

特性レーダーチャート

電気特性

導体	心数	電気特性
公称断面積	心数	許容電流（A）	導体抵抗 20℃（Ω/km）	絶縁抵抗 20℃（MΩ/km）
0.5mm²	2	5	37.8以下	5以上
	3	5
	4	5
	5	4
	6	4
	7	4
	8	4
	10	3
	12	3
	16	3
	20	3
	24	2
	30	2
	36	2
	40	2
0.75mm²	2	7	25.1以下	5以上
	3	7
	4	7
	5	6
	6	6
	7	5
	8	5
	10	5
	12	4
	16	4
	20	4
	24	3
	30	3
1.25mm²	2	12	15.1以下	5以上
	3	12
	4	12
	5	9
	6	8
	7	7
	10	7
	20	5
	30	4
2mm²	2	17	9.79以下	5以上
	3	17
	4	17

許容電流について

許容電流値は、周囲温度30℃、空中一条敷設時の計算値を示し、保証値ではありません。
周囲温度30℃以上の場合には、下表の電流減少係数を許容電流値に乗じて下さい。
許容電流の値は、JCS0168により算出した値であって、保証値ではありません。

JCS0168：日本電線工業会規格“33kV以下電力ケーブルの許容電流計算”

■電流減少係数

周囲温度（℃）	30	35	40	45	50	55
電流減少係数	1.00	0.91	0.82	0.71	0.58	0.41

線芯識別

線心数	線心識別方式
2心	絶縁体着色方式	黒、白
3心		黒、白、赤
4心		黒、白、赤、緑
5心以上	ナンバリングNo. 方式	青絶縁体表面に1、2、3、4・・・を連続表示

構造

■例示：VCTF 33X 4×0.75mm²

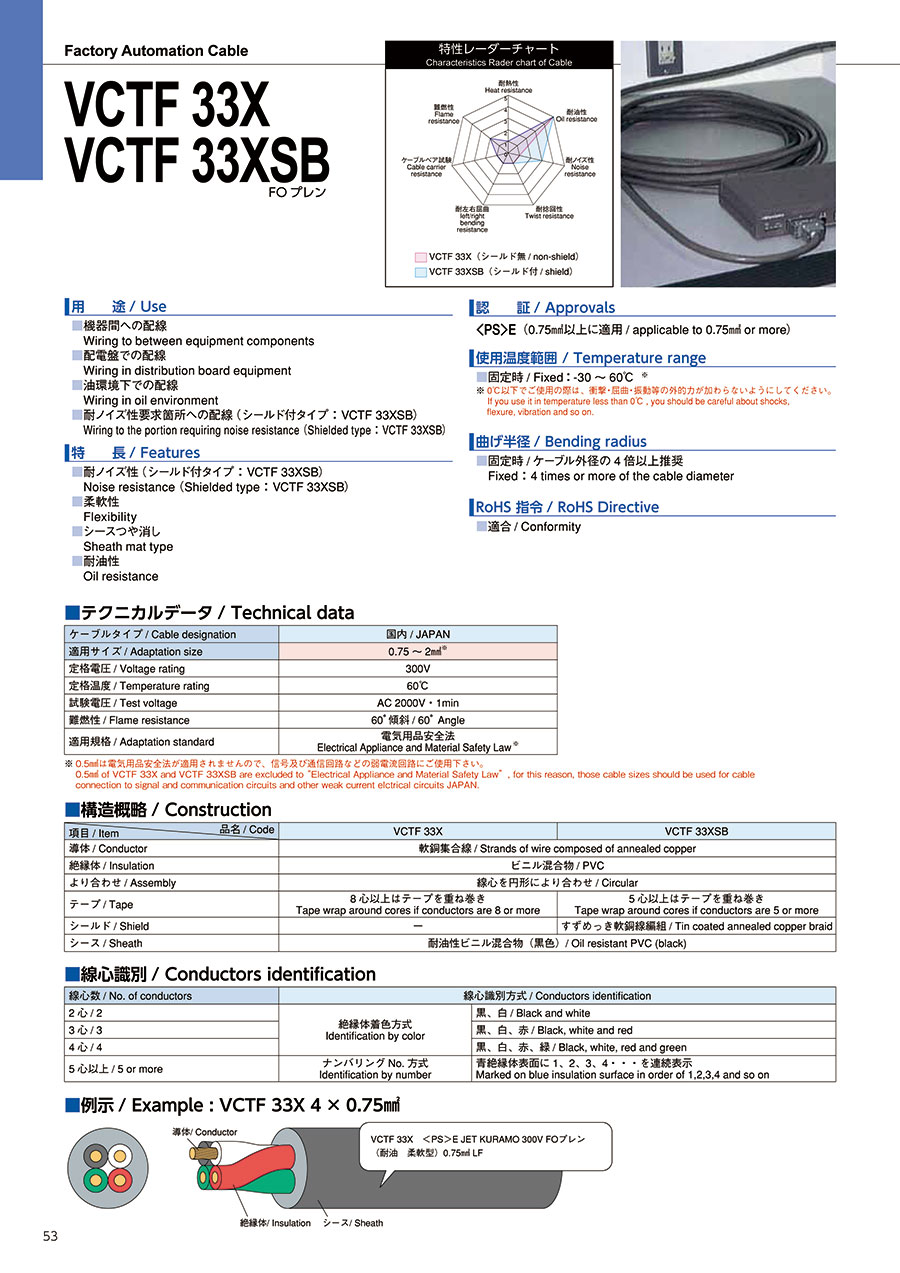

外形図・外観例・取付例
