工業自動化ケーブル VCTF23NXXSシリーズ（シールド付）
- 通常単価(税別)
- 1,387円～660,896円
- 税込単価
- 1,526円～726,986円
【特長】・電気用品安全法（0.75mm2以上）&UL・cUL・AWM規...
詳細情報を確認する規格・仕様：
- VW-1
- 電安法PSE
- ULAWM
- 耐油
- より線
- 1重シールド
- 300V
- シールド
- すずめっき軟銅線編組
- シース(外被)色
- 黒
- シース(外被)材料
- PVC(塩ビ)
- 絶縁体材料
- PVC（塩ビ）
ご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
- 【規格認証対応終了】本商品につきまして、これまで認証を取得しておりましたTR-CU（Customs Union Technical Regulations 関税同盟技術規則）が、昨今の国際情勢から認証更新が困難になりました。メーカーカタログに「EAC」表記がありますが、対応しておりませんので予めご了承ください。
未確定：候補が5,000型番あります。
商品情報
商品特長詳細
【特長】
- 電気用品安全法（0.75mm2以上）&UL・cUL・AWM 規格ケーブル
- 耐油・耐熱性（105℃）・耐震性
- 細線化導体
- シースつや消し
【用途】
- 電気機器内外への配線
- 工作機械などの移動部分での配線
- 耐ノイズ性要求箇所への配線
製品仕様
< 主な仕様 >
| シース色 ： ブラック 取得規格 ： 電安法/ULAWM2517 定格電圧 ： 300V 使用温度範囲 ： 0～75℃ （PSE） 0～105℃ （UL） 難燃性 ： VW-1 曲げ半径 ： 仕上り外径 × 4（固定部） （ｍｍ） 仕上り外径 × 7.5（可動部） ※推奨値であり保証値ではございません |
| 項目 | 構成 |
|---|---|
| 導体 | 軟銅集合線 |
| 絶縁体 | 耐熱性ビニル混合物 |
| より合わせ | 線心を円形により合わせ |
| テープ | 5心以上はテープを重ね巻き |
| シールド | すずめっき軟銅線編組 |
| シース | 耐油・耐熱性ビニル混合物（黒色） |
技術情報設計アイデア
| ケーブルタイプ | 国内 | UL・cUL |
|---|---|---|
| 適用サイズ | 0.75～2mm2※ | 全サイズ |
| 定格電圧 | 300V | |
| 定格温度 | 75℃ | 105℃ |
| 試験電圧 | AC 2000V・1min | |
| 難燃性 | 60°傾斜 | VW-1, FT1 |
| 適用規格 | 電気用品安全法 | UL AWM STYLE 2517 CSA C22.2 No.210 |
※ 0.3、0.5mm2は電気用品安全法が適用されないので、信号及び通信回路などの弱電流回路にご使用下さい。
規格表
| 導体 | 絶縁 | 心数 | シールド付き | 電気特性 | ||||
|---|---|---|---|---|---|---|---|---|
| 公称断面積 | 外径（約mm） ＜構成＞ | 外径（約mm） | シース外径（約mm） | 概算重量 （kg/km） | 許容電流 （A） | 導体抵抗 20℃（Ω/km） | 絶縁抵抗 20℃（M Ωkm） | |
| 0.3mm2 ＜23AWG＞ | 0.7 ＜60/0.08＞ | 1.7 | 2 | 6.1 | 55 | 4 | 62.5 以下 | 5 以上 |
| 3 | 6.4 | 60 | 4 | |||||
| 4 | 6.8 | 65 | 4 | |||||
| 5 | 7.2 | 70 | 4 | |||||
| 6 | 7.7 | 80 | 4 | |||||
| 7 | 8.2 | 90 | 3 | |||||
| 8 | 8.7 | 105 | 3 | |||||
| 10 | 9.8 | 130 | 3 | |||||
| 12 | 9.6 | 125 | 3 | |||||
| 16 | 10.5 | 155 | 2 | |||||
| 20 | 11.5 | 185 | 2 | |||||
| 30 | 14.0 | 255 | 2 | |||||
| 0.5mm2 ＜20AWG＞ | 0.95 ＜48/0.12＞ | 1.9 | 2 | 6.5 | 60 | 6 | 36.8 以下 | 5 以上 |
| 3 | 6.8 | 70 | 6 | |||||
| 4 | 7.2 | 80 | 6 | |||||
| 5 | 7.7 | 85 | 5 | |||||
| 6 | 8.3 | 100 | 5 | |||||
| 7 | 8.9 | 115 | 5 | |||||
| 8 | 9.5 | 130 | 4 | |||||
| 10 | 11.0 | 170 | 4 | |||||
| 12 | 10.5 | 160 | 4 | |||||
| 16 | 11.5 | 205 | 3 | |||||
| 20 | 13.0 | 245 | 3 | |||||
| 30 | 15.0 | 345 | 3 | |||||
| 40 | 17.5 | 455 | 2 | |||||
| 0.75mm2 ＜19AWG＞ | 1.1 ＜67/0.12＞ | 2.3 | 2 | 7.3 | 80 | 8 | 25.1 以下 | 5 以上 |
| 3 | 7.7 | 90 | 8 | |||||
| 4 | 8.3 | 105 | 8 | |||||
| 5 | 8.8 | 110 | 7 | |||||
| 6 | 9.5 | 130 | 7 | |||||
| 7 | 10.5 | 150 | 6 | |||||
| 8 | 11.0 | 175 | 6 | |||||
| 10 | 13.0 | 230 | 6 | |||||
| 12 | 12.5 | 215 | 5 | |||||
| 16 | 13.5 | 280 | 5 | |||||
| 20 | 15.0 | 335 | 4 | |||||
| 1.25mm2 ＜17AWG＞ | 1.5 ＜112/0.12＞ | 2.7 | 2 | 8.1 | 100 | 14 | 15.1 以下 | 5 以上 |
| 3 | 8.5 | 115 | 14 | |||||
| 4 | 9.2 | 140 | 14 | |||||
| 5 | 9.9 | 150 | 11 | |||||
| 6 | 11.0 | 175 | 10 | |||||
| 7 | 11.5 | 205 | 9 | |||||
| 8 | 12.5 | 235 | 9 | |||||
| 10 | 15.0 | 315 | 8 | |||||
| 12 | 14.0 | 305 | 8 | |||||
| 16 | 15.5 | 390 | 7 | |||||
| 20 | 17.5 | 475 | 6 | |||||
| 2mm2 ＜15AWG＞ | 1.8 ＜79/0.18＞ | 3.0 | 2 | 8.7 | 125 | 20 | 9.79 以下 | 5 以上 |
| 3 | 9.2 | 150 | 20 | |||||
| 4 | 9.9 | 180 | 20 | |||||
| 6 | 11.5 | 230 | 13 | |||||
| 12 | 15.0 | 405 | 10 | |||||
製品特性
VCTF23NXX
VCTF23NXXS
使用温度範囲
固定時：-30～105℃
※ 0℃以下でご使用の際は、衝撃・屈曲・振動等の外的力が加わらないようにしてください。
曲げ半径
固定時：ケーブル外径の4倍以上推奨
許容電流について
許容電流値は周囲温度30℃、空中1 条敷設時の計算値を示し、保証値ではない。
周囲温度30℃以上の場合は、次の電流減少係数を表の値に乗じて下さい。
許容電流の値は、JCS0168 により算出した値であって、保証値ではない。
JCS0168…日本電線工業会規格“ 33kV 以下電力ケーブルの許容電流計算”
電流減少係数
| 周囲温度（℃） | 30 | 35 | 40 | 45 | 50 | 55 | 60 | 65 | 70 |
|---|---|---|---|---|---|---|---|---|---|
| 電流減少係数 | 1.00 | 0.94 | 0.88 | 0.82 | 0.75 | 0.67 | 0.58 | 0.47 | 0.33 |
線芯識別
| 線心数 | 線心識別方式 |
|---|---|
| 12心以下 | 絶縁体着色方式 （黒、白、赤、緑、黄、茶、青、灰、橙、紫、桃、若草の順） |
| 13心以上 | ナンバリングNo. 方式 （白色絶縁体表面に1、2、3、4・・・を連続表示） |
配列図
構造
A：導体 B：テープ C：絶縁体 D：シース
使用方法・使用事例
用途
- 電気機器内外への配線
- 工作機械などの移動部分での配線
- 耐ノイズ性要求箇所への配線
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,387円 ( 1,526円 ) | 3日目 |
2,774円 ( 3,051円 ) | 3日目 |
4,160円 ( 4,576円 ) | 3日目 |
5,547円 ( 6,102円 ) | 3日目 |
6,934円 ( 7,627円 ) | 3日目 |
6,240円 ( 6,864円 ) | 3日目 |
7,280円 ( 8,008円 ) | 3日目 |
8,320円 ( 9,152円 ) | 3日目 |
9,360円 ( 10,296円 ) | 3日目 |
9,245円 ( 10,170円 ) | 3日目 |
10,169円 ( 11,186円 ) | 3日目 |
11,094円 ( 12,203円 ) | 3日目 |
12,018円 ( 13,220円 ) | 3日目 |
12,943円 ( 14,237円 ) | 3日目 |
13,867円 ( 15,254円 ) | 3日目 |
14,792円 ( 16,271円 ) | 3日目 |
15,716円 ( 17,288円 ) | 3日目 |
16,640円 ( 18,304円 ) | 3日目 |
17,565円 ( 19,322円 ) | 3日目 |
15,128円 ( 16,641円 ) | 3日目 |
15,884円 ( 17,472円 ) | 3日目 |
16,640円 ( 18,304円 ) | 3日目 |
17,397円 ( 19,137円 ) | 3日目 |
18,153円 ( 19,968円 ) | 3日目 |
18,910円 ( 20,801円 ) | 3日目 |
19,666円 ( 21,633円 ) | 3日目 |
20,422円 ( 22,464円 ) | 3日目 |
21,179円 ( 23,297円 ) | 3日目 |
21,935円 ( 24,129円 ) | 3日目 |
22,691円 ( 24,960円 ) | 3日目 |
23,448円 ( 25,793円 ) | 3日目 |
24,204円 ( 26,624円 ) | 3日目 |
24,960円 ( 27,456円 ) | 3日目 |
25,717円 ( 28,289円 ) | 3日目 |
26,473円 ( 29,120円 ) | 3日目 |
27,230円 ( 29,953円 ) | 3日目 |
27,986円 ( 30,785円 ) | 3日目 |
28,742円 ( 31,616円 ) | 3日目 |
29,499円 ( 32,449円 ) | 3日目 |
30,255円 ( 33,281円 ) | 3日目 |
31,011円 ( 34,112円 ) | 3日目 |
31,768円 ( 34,945円 ) | 3日目 |
32,524円 ( 35,776円 ) | 3日目 |
33,280円 ( 36,608円 ) | 3日目 |
34,037円 ( 37,441円 ) | 3日目 |
34,793円 ( 38,272円 ) | 3日目 |
35,550円 ( 39,105円 ) | 3日目 |
36,306円 ( 39,937円 ) | 3日目 |
37,062円 ( 40,768円 ) | 3日目 |
29,077円 ( 31,985円 ) | 3日目 |
29,659円 ( 32,625円 ) | 3日目 |
30,240円 ( 33,264円 ) | 3日目 |
30,822円 ( 33,904円 ) | 3日目 |
31,404円 ( 34,544円 ) | 3日目 |
31,985円 ( 35,184円 ) | 3日目 |
32,567円 ( 35,824円 ) | 3日目 |
33,148円 ( 36,463円 ) | 3日目 |
33,730円 ( 37,103円 ) | 3日目 |
34,311円 ( 37,742円 ) | 3日目 |
34,893円 ( 38,382円 ) | 3日目 |
詳細情報
基本情報
【特長】
・電気用品安全法（0.75mm2以上）&UL・cUL・AWM規格ケーブル
・耐油・耐熱性（105℃）・耐震性
・細線化導体
・シースつや消し
【用途】
・電気機器内外への配線
・工作機械などの移動部分での配線
・耐ノイズ性要求箇所への配線
ご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
- 【規格認証対応終了】本商品につきまして、これまで認証を取得しておりましたTR-CU（Customs Union Technical Regulations 関税同盟技術規則）が、昨今の国際情勢から認証更新が困難になりました。メーカーカタログに「EAC」表記がありますが、対応しておりませんので予めご了承ください。

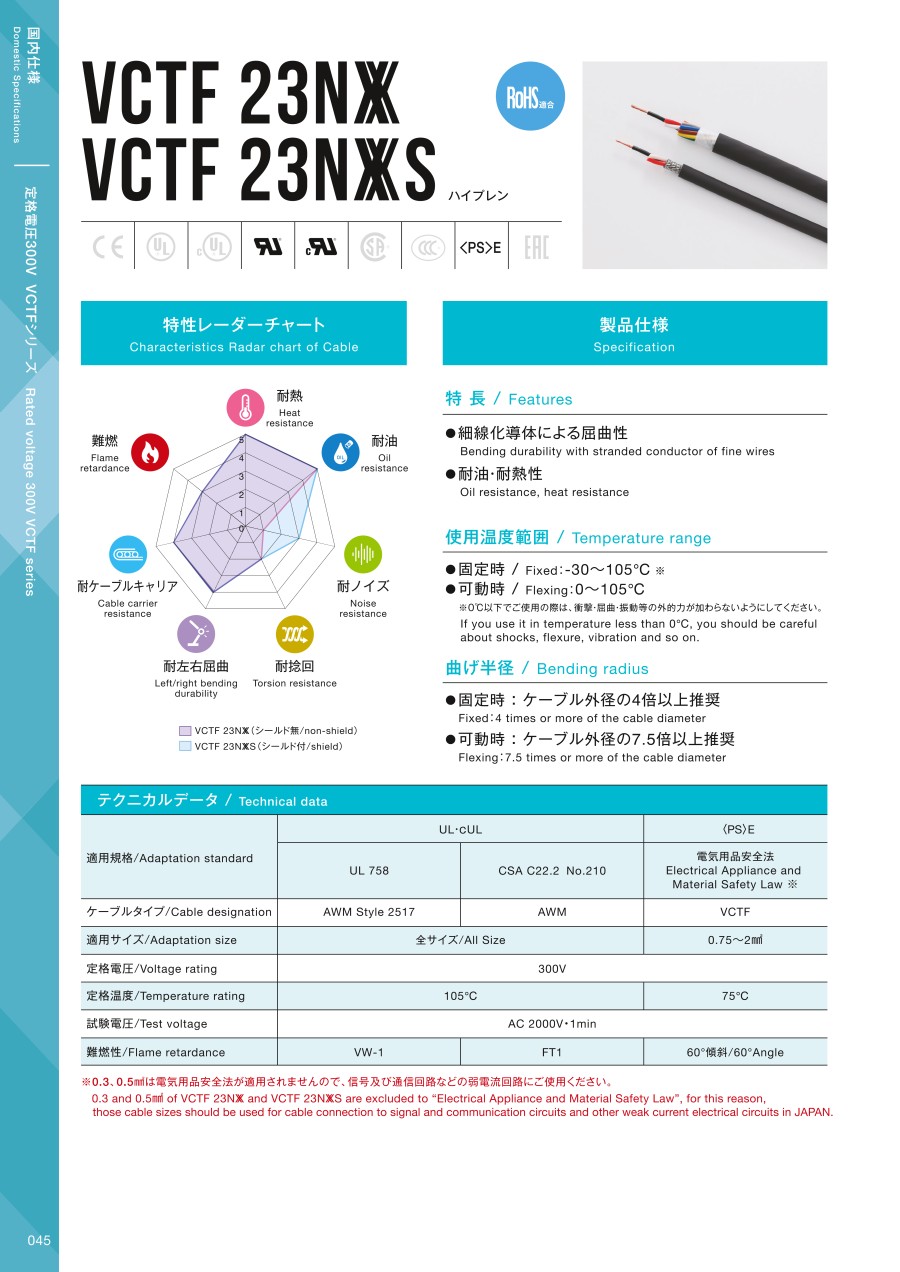

カタログ
