工業自動化ケーブル VCT531BXシリーズ

カタログ |

通常単価(税別): 1,168円～1,413,210円

税込単価: 1,285円～1,554,531円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

通常出荷日：在庫品1日目

【特長】・編組導体・耐屈曲性・シースつや消し【用途】・ケーブルキャリア、ロボッ...

規格・仕様：

耐油
より線
編組導体
600V

シールド
無
定格電圧
600V
特性
耐油性 / 耐熱性
シース(外被)色
黒
アース線
なし
シース(外被)材料
PVC(塩ビ)
絶縁体材料
PVC（塩ビ）

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
【規格認証対応終了】本商品につきまして、これまで認証を取得しておりましたTR-CU（Customs Union Technical Regulations 関税同盟技術規則）が、昨今の国際情勢から認証更新が困難になりました。メーカーカタログに「EAC」表記がありますが、対応しておりませんので予めご了承ください。

未確定：候補が3,000型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

商品特長詳細

【特長】

編組導体・耐屈曲性
シースつや消し

【用途】

ケーブルキャリア、ロボットへの配線

製品仕様

<　主な仕様　>

シース色　：　ブラック取得規格　：　ー定格電圧　：　600V 使用温度範囲　：　0～75℃　（可動部）難燃性　　：　ー曲げ半径　：　仕上り外径　×　4（固定部）（ｍｍ）　　　仕上り外径　×　7.5（可動部）　　　　　　　※推奨値であり保証値ではございません

項目	構成
導体	軟銅複合より線（中心補強紐入り）
絶縁体	耐熱性ビニル混合物
より合わせ	線心を円形により合わせ
テープ	10 心以上はテープを重ね巻き
シールド	-
シース	耐油・耐熱性ビニル混合物（黒色）

技術情報設計アイデア

ケーブルタイプ	国内
適用サイズ	−※
定格電圧	600V
定格温度	75℃
試験電圧	AC 3000V・1min
難燃性	60°傾斜
適用規格	−※

※VCT 531BXは、編組導体を使用しているため、電気用品安全法が適用されない。

規格表

導体		絶縁	心数	シールドなし		電気特性
公称断面積	外径（約mm）〈構成〉	外径（約mm）	心数	シース外径（約mm）	概算重量（kg/km）	許容電流 (A)	導体抵抗 20℃（Ω/km）	絶縁抵抗 20℃（M Ωkm）
0.75mm²	1.6 〈96/0.10〉	3.2	2	9.6	115	14	29.2 以下	50 以上
			3	10.5	135	12
			4	11.5	160	11
			6	13.5	220	8
			8	16.0	290	7
			10	17.5	320	7
			12	18.0	355	6
			16	20.0	445	6
			20	22.0	540	5
			30	26.0	770	5
1.25mm²	2.2 〈112/ 0.12〉	3.6	2	10.5	140	19	17.4 以下	50 以上
			3	11.5	165	17
			4	12.5	200	16
			6	15.0	275	12
			8	17.5	365	9
			10	19.0	390	9
			12	19.5	445	8
			16	21.5	570	8
			20	24.5	700	7
			30	28.5	970	6
2mm²	2.4 〈176/0.12〉	4.0	2	11.0	170	27	11.1 以下	50 以上
			3	12.5	210	23
			4	13.5	250	20
			6	16.5	360	16
			8	19.0	475	13
			10	21.0	530	13
			12	21.0	580	12
			16	24.5	770	11
			20	26.5	930	9
			30	31.5	1340	8

製品特性

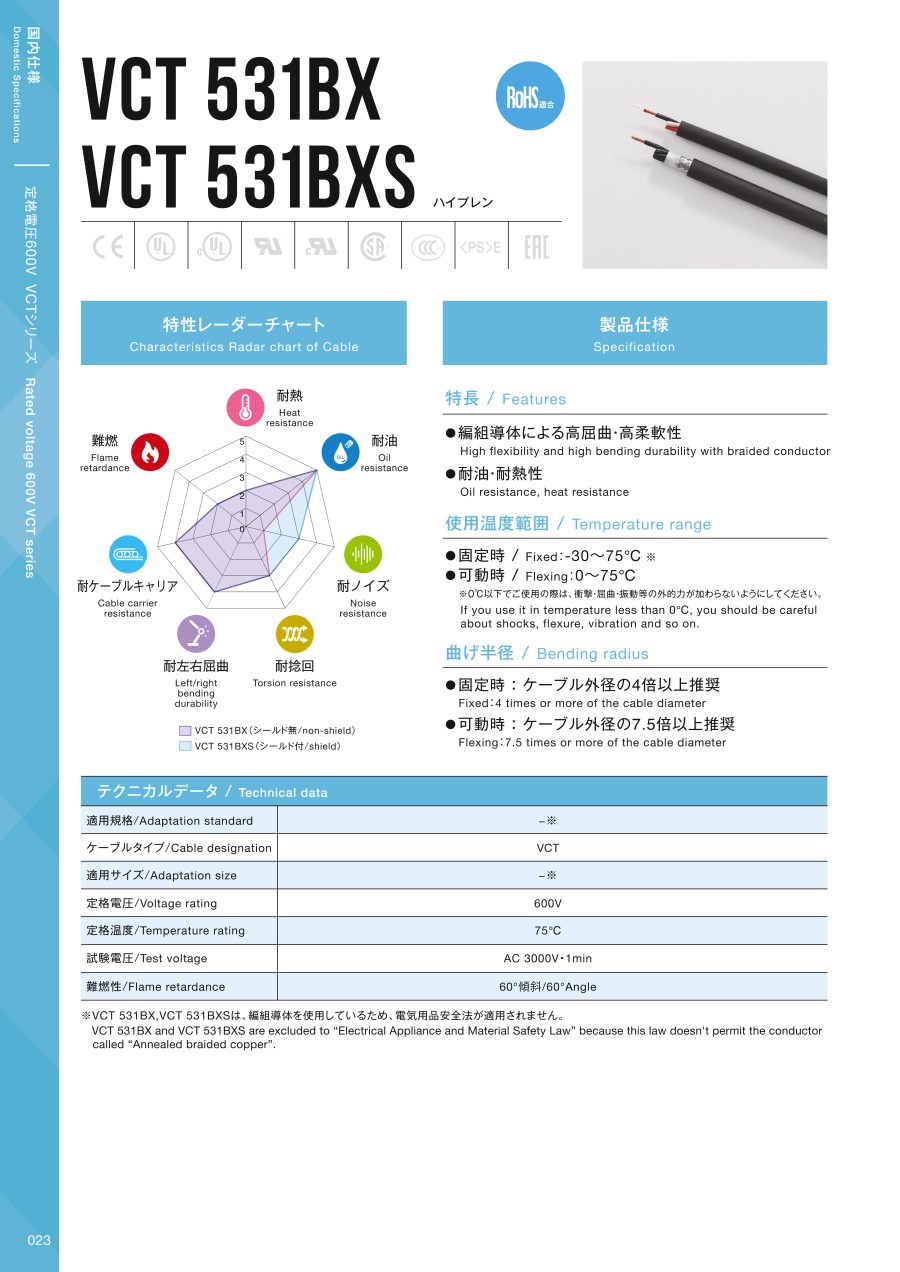

VCT 531BXVCT 531BXS

使用温度範囲

固定時：-30〜75℃ ※
可動時：0 〜75℃
※ 0℃以下でご使用の際は、衝撃・屈曲・振動等の外的力が加わらないようにしてください。

曲げ半径

固定時：ケーブル外径の4 倍以上推奨
可動時：ケーブル外径の7.5 倍以上推奨

許容電流について

許容電流値は周囲温度30℃、空中1 条敷設時の計算値を示し、保証値ではない。
周囲温度30℃以上の場合は、次の電流減少係数を表の値に乗じて下さい。
許容電流の値は、JCS0168 により算出した値であって、保証値ではない。
JCS0168…日本電線工業会規格“ 33kV 以下電力ケーブルの許容電流計算”

電流減少係数

周囲温度（℃）	30	35	40	45	50	55	60	65	70
電流減少係数	1.00	0.94	0.88	0.82	0.75	0.67	0.58	0.47	0.33

編組導体の端末処理

編組導体の中心には導体補強紐が挿入されている。端末加工後の導体補強のため、端末加工時にこの補強紐を取り除かないで、処理して下さい。

切断
鋭利なハサミで、瞬時に切断して下さい。（補強紐は、ニッパーなどでは完全に切断できない。）

端末処理方法
圧着端子法：補強紐を取り除かないで、そのまま圧着端子で止めて下さい。
半田付け法：補強紐を取り除かないで、そのまま半田付けして下さい（補強紐は熱に強いので、溶融又は収縮しない）。

※本製品は編組導体を採用しており、通常の導体外径より大きくなっている。
圧着端子など加工の際には導体外径等をご確認下さい。

線芯識別

線心数	線心識別方式
4心以下	絶縁体着色方式（黒、白、赤、緑の順）
5心以上	ナンバリングNo. 方式（黒色絶縁体表面に1、2、3、4・・・を連続表示）

配列図
