細径化・滑性ロボットケーブル KST-UL21795シリーズ

Name: 細径化・滑性ロボットケーブル KST-UL21795シリーズ
Brand: 倉茂電工
SKU: 222006003724
Rating: 5 (1 reviews)

カタログ |

平均満足度5.0

この商品のレビューをみる（1件）

通常単価(税別): 1,337円～382,008円

税込単価: 1,471円～420,209円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

倉茂電工

工業自動化ケーブル VCTF23NXXシリーズ（耐震・UL/PSE対応）

4.9

通常価格(税別)： 690円 (税込価格：759円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

倉茂電工

工業自動化耐久性ロボット用ケーブル KDFシリーズ（UL規格）

4.7

通常価格(税別)： 1,144円 (税込価格：1,258円)

通常出荷日：在庫品1日目

【特長】・UL,cUL AWM 対応。・耐熱・耐油・耐屈曲性可動用。・素線径...

詳細情報を確認する

シールド
無
定格電圧
150V
特性
耐油性 / 耐熱性
シース(外被)色
黒
安全規格
UL RECOGNIZED / CSA(c-UL)
アース線
なし
シース(外被)材料
PVC(塩ビ)
絶縁体材料
PVC（塩ビ）
絶縁抵抗 (20℃ MΩkm)
10以上
その他特性
耐屈曲性

ご注意

【規格認証対応終了】本商品につきまして、これまで認証を取得しておりましたTR-CU（Customs Union Technical Regulations 関税同盟技術規則）が、昨今の国際情勢から認証更新が困難になりました。メーカーカタログに「EAC」表記がありますが、対応しておりませんので予めご了承ください。

未確定：候補が2,000型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

商品特長詳細

特徴

UL,cUL AWM 対応
耐熱・耐油・耐屈曲性　可動用
素線径0.08㎜可とうより線
滑性シース・つや消し

構造概略

品名項目	KST-UL21795
品名項目	0.2mm²	0.3mm² ,0.5mm²
導体	すずめっき軟銅集合線	すずめっき軟銅複合より線
絶縁体	耐熱性ビニル混合物
対より	線心を対より
より合わせ	対より線心を円形により合わせ
テープ	テープ重ね巻き
シールド	-
シース	耐油・耐熱・滑性ビニル混合物（黒色）

技術情報設計アイデア

ケーブルタイプ	UL, cUL
適用サイズ	全サイズ
定格電圧	150V
定格温度	105℃
試験電圧	AC 1500V・1min
難燃性	VW-1,FT1
適用規格	UL AWM Style 21795,CSA C22.2 No.210

※KST-UL21795は電気用品安全法が適用されないので、信号及び通信回路などの弱電流回路にご使用下さい。

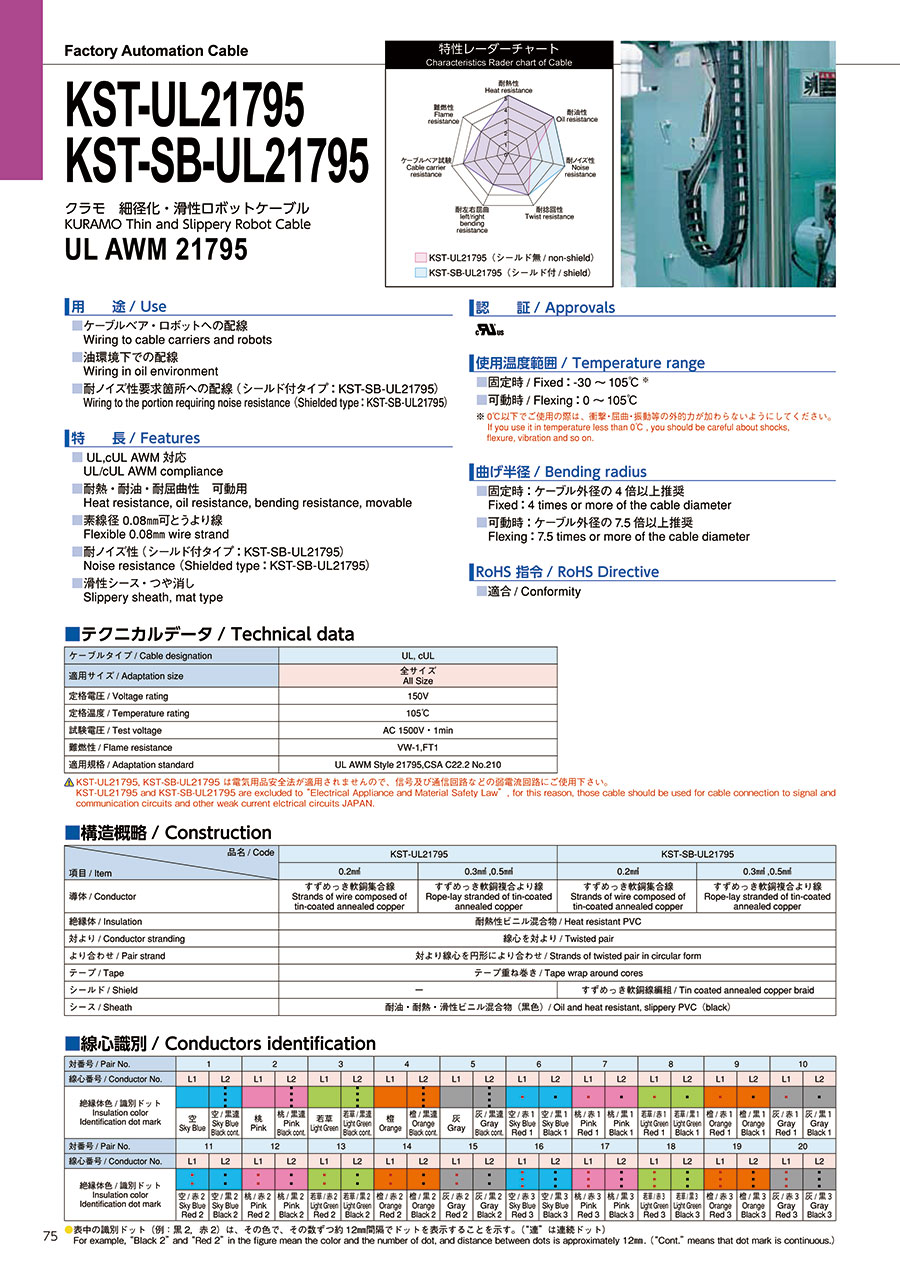

規格表

導体		絶縁	心数	シールドなし		電気特性
公称断面積	外径（約mm）〈構成〉	外径（約mm）	心数	シース外径（約mm）	概算重量（kg/km）	許容電流 (A)	導体抵抗 20℃（Ω/km）	絶縁抵抗 20℃（M Ωkm）
0.2mm² <24AWG>	0.62 <44/0.08>	1.07	1P	3.3	13	7	98.3 以下	10 以上
			3C	3.4	15	6
			2P	4.7	24	6
			3P	5.1	30	5
			4P	5.4	40	4
			5P	6.1	45	4
			6P	6.9	55	4
			※	7.5	65	4
			8P	8.1	75	4
			※	8.7	80	3
			10P	8.3	85	3
			※	9.1	95	3
			※	9.9	115	3
			※	11.5	155	3
0.3mm² <22AWG>	0.85 <7/10/0.08>	1.3	1P	3.7	17	9	62.0 以下	10 以上
			3C	4.0	23	8
			2P	5.7	35	8
			3P	6.0	45	7
			4P	6.8	55	6
			5P	7.5	65	5
			6P	8.2	75	5
			※	8.9	90	5
			8P	9.6	100	5
			※	10.5	115	5
			10P	10.5	120	4
			※	11.0	140	4
			※	12.0	170	4
			※	13.5	220	4
0.5mm² <20AWG>	1.1 <7/16/0.08>	1.55	1P	4.2	24	12	38.3 以下	10 以上
			3C	4.5	31	10
			2P	6.5	50	10
			3P	7.1	65	9
			4P	7.9	85	8
			5P	8.7	100	8
			6P	9.5	120	7
			※	10.5	135	7
			8P	11.5	155	6
			※	12.0	175	6
			10P	12.0	190	6
			※	13.0	220	6
			※	14.0	270	5
			※	16.0	355	5

※ミスミ取り扱いない製品

製品特性

KST-UL21795KST-SB-UL21795

使用温度範囲

固定時：-30〜105℃ ※
可動時：0 〜105℃
※ 0℃以下でご使用の際は、衝撃・屈曲・振動等の外的力が加わらないようにしてください。

曲げ半径

固定時：ケーブル外径の4倍以上推奨
可動時：ケーブル外径の7.5倍以上推奨

許容電流について

許容電流値は周囲温度30℃、空中1 条敷設時の計算値を示し、保証値ではない。
周囲温度30℃以上の場合は、次の電流減少係数を表の値に乗じて下さい。
許容電流の値は、JCS0168 により算出した値であって、保証値ではない。
JCS0168…日本電線工業会規格“ 33kV 以下電力ケーブルの許容電流計算”

電流減少係数

周囲温度（℃）	30	35	40	45	50	55	60	65	70	75	80	85	90	95	100
電流減少係数	1.00	0.97	0.93	0.89	0.86	0.82	0.77	0.73	0.68	0.63	0.58	0.52	0.45	0.36	0.26

線芯識別

対番号	1		2		3		4		5		6		7		8		9		10
線心番号	L1	L2	L1	L2	L1	L2	L1	L2	L1	L2	L1	L2	L1	L2	L1	L2	L1	L2	L1	L2
絶縁体色 / 識別ドット	空	空/黒連	桃	桃/黒連	若草	若草/黒連	橙	橙/黒連	灰	灰/黒連	空/赤1	空/黒1	桃/赤1	桃/黒1	若草/赤1	若草/黒1	橙/赤1	橙/黒1	灰/赤1	灰/黒1

対番号	11		12		13		14		15		16		17		18		19		20
線心番号	L1	L2	L1	L2	L1	L2	L1	L2	L1	L2	L1	L2	L1	L2	L1	L2	L1	L2	L1	L2
絶縁体色 / 識別ドット	空/赤2	空/黒2	桃/赤2	桃/黒2	若草/赤2	若草/黒2	橙/赤2	橙/黒2	灰/赤2	灰/黒2	空/赤3	空/黒3	桃/赤3	桃/黒3	若草/赤3	若草/黒3	橙/赤3	橙/黒3	灰/赤3	灰/黒3

配列図

構造

A：導体　B：テープ　
C：識別ドット　D：絶縁　E：シース

対より線心の構造

使用方法・使用事例

用途

ケーブルキャリア、ロボットへの配線
油環境下での配線

型番リスト
