移動用電子機器配線用ケーブル TBF／2517 300V LF
- 通常単価(税別)
- 220円～163,598円
- 税込単価
- 242円～179,958円
通常出荷日：1日目一部当日出荷可能
【特長】・導体に細線導体を使用。・絶縁体に耐熱PVCを使用。・シースに高耐油・耐熱PVCを使用。・UL...
詳細を確認- 【取扱い終了品】一部型式において、在庫無くなり次第、ミスミでは受注受付を終了します。仕様の違いをご確認ください。本件に対するお問い合わせは本ページ右上の『エレクトロニクス部品技術窓口』のチャット・お問合せフォームからお願いします。
［在庫限り販売終了品］ [推奨代替品]
・TBF/2517 300V 7X15AWG-(長さ) ・ﾛﾎﾞﾄｯﾌﾟDPC3 AWG14X7C-（長さ）
※代替品シリーズロボトップDP／ULシリーズ 300V／UL2517から仕様差異をご確認ください。
未確定：候補が5,100型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
商品特長詳細
- 導体に細線導体を使用
- 絶縁体に耐熱PVCを使用
- シースに高耐油・耐熱PVCを使用
- UL VW-1、cUL FT1の難燃対応
規格表
| 認証 | UL AWM | cUL AWM | 電気用品安全法 |
|---|---|---|---|
| 適合規格 | UL 758 | CSA C22.2 No.210 | 電気用品の技術上の基準を定める省令 |
| 形式記号 | UL STYLE 2517 | CSA AWM II A/B | タイシンHVCTF |
| 定格電圧 | 300V | 300V | 300V |
| 定格温度 | 105℃ | 105℃ | 75℃ |
| 導体 | UL 758 | CSA C22.2 No.210 | JIS C 3102, JIS C 3152 |
| 難燃性 | VW-1 | FT1 | JIS C 3005の4.26.2のb) |
線芯識別

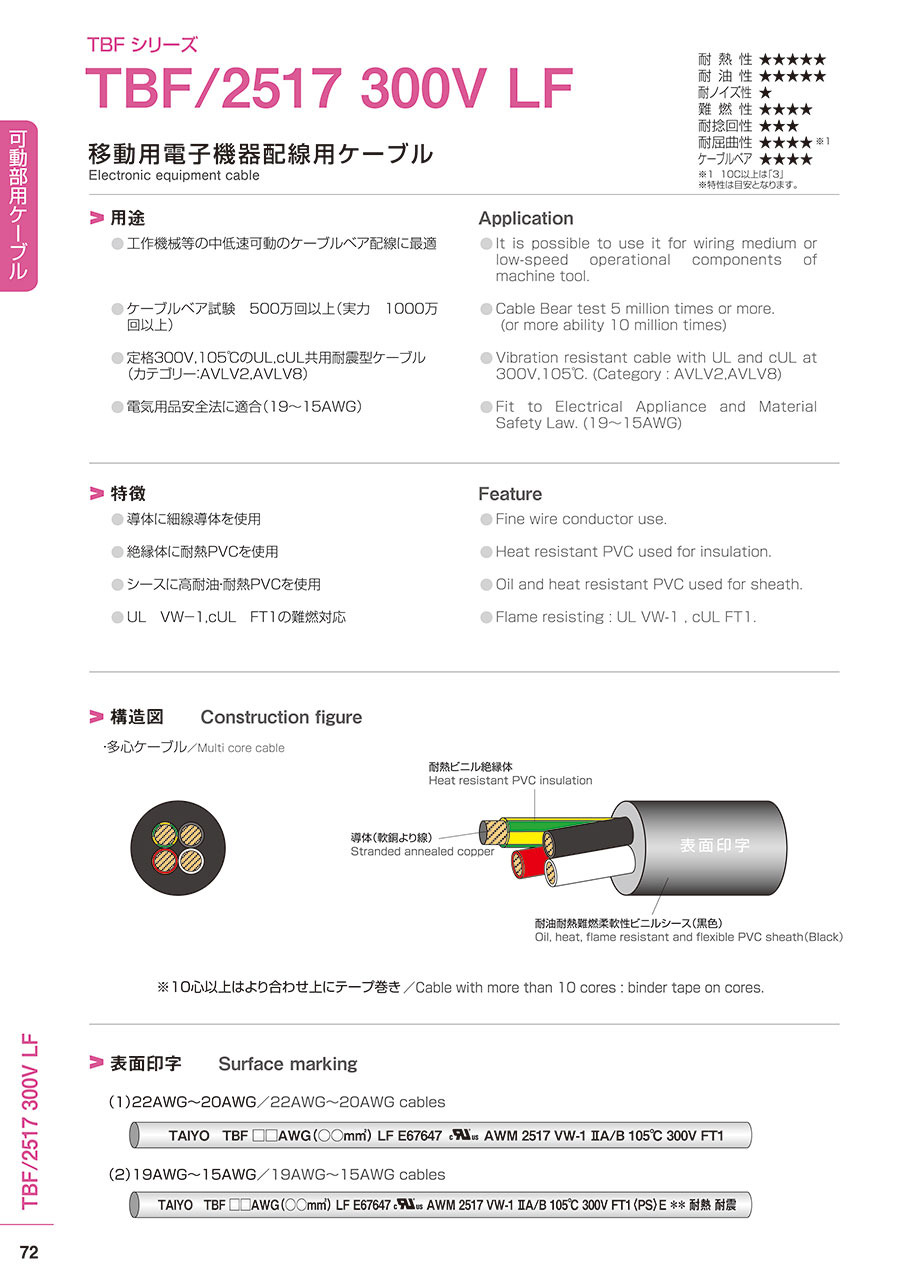

多心ケーブル配列図
※10心以上はより合わせ上にテープ巻き。
構造
A：耐熱ビニル絶縁体 B：導体（軟銅より線） C：耐油耐熱難燃柔軟性ビニルシース（黒色）
表面印字
22AWG～20AWG
19AWG～15AWG
2C、3C、4Cの識別
2Cタイプの識別例
3Cタイプの識別例
4Cタイプの識別例
5C以上、22AWGの識別
○内数字は識別表の線番を示す。
※Y/G線は緑地に黄色の3本埋込色帯（30～50％）となる。
識別表
※短点は1mm、長点は2mm、間隔1mm、ピッチ約12mm
5C以上、20～15AWGの識別
○内数字は識別表の線番を示す。
※Y/G線は緑地に黄色の3本埋込色帯（30～50％）となる。
| 線 心 数 | 導体 | 絶縁体厚さ 耐熱ビニル | より合わせ外径 | 絶縁体外径 | テープ巻き厚さ | ビニルシース厚さ 耐油耐熱柔軟性 | 仕上外径(約) | 電気特性 | 概 算 質 量 | |||||
| サイズ | 構造 | 外径 | 導体抵抗 | 試験電圧 | 絶縁抵抗 | |||||||||
| AWG | SQ（mm²） | ㎜ | ㎜ | ㎜ | ㎜ | ㎜ | ㎜ | ㎜ | ㎜ | (20℃) Ω /㎞ | V/1 分 | (20℃) MΩ ・㎞ | ㎏/㎞ | |
| 2 | 22 | 0.3 | 65/0.08 | 0.75 | 0.4 | 1.55 | 3.1 | − | 0.9 | 4.9 | 59.1 | 2,000 | 10 | 30 |
| 3 | 3.3 | 5.1 | 35 | |||||||||||
| 4 | 3.7 | 5.5 | 42 | |||||||||||
| 5 | 4.2 | 6.0 | 50 | |||||||||||
| 6 | 4.7 | 6.5 | 60 | |||||||||||
| 8 | 5.6 | 7.4 | 75 | |||||||||||
| 10 | 6.6 | 0.1 | 8.6 | 90 | ||||||||||
| 12 | 7.5 | 1.0 | 9.7 | 110 | ||||||||||
| 16 | 7.3 | 9.5 | 120 | |||||||||||
| 20 | 8.2 | 10.4 | 145 | |||||||||||
| 30 | 10.6 | 1.1 | 13.0 | 220 | ||||||||||
| 2 | 20 | 0.5 | 108/0.08 | 0.96 | 0.5 | 1.96 | 3.9 | − | 1.0 | 5.9 | 35.6 | 2,000 | 10 | 45 |
| 3 | 4.2 | 6.2 | 55 | |||||||||||
| 4 | 4.7 | 6.7 | 65 | |||||||||||
| 5 | 5.3 | 7.3 | 75 | |||||||||||
| 6 | 5.9 | 7.9 | 90 | |||||||||||
| 7 | 6.5 | 8.5 | 60 | |||||||||||
| 8 | 7.1 | 9.1 | 115 | |||||||||||
| 10 | 8.3 | 0.1 | 10.5 | 135 | ||||||||||
| 12 | 9.5 | 11.7 | 175 | |||||||||||
| 16 | 9.2 | 11.4 | 185 | |||||||||||
| 20 | 10.4 | 12.6 | 225 | |||||||||||
| 30 | 13.5 | 1.4 | 16.5 | 370 | ||||||||||
| 2 | 19 | 0.75 | 67/0.12 | 1.1 | 0.6 | 2.3 | 4.7 | − | 1.0 | 6.7 | 25.3 | 2,000 | 10 | 60 |
| 3 | 5.1 | 7.1 | 70 | |||||||||||
| 4 | 5.7 | 7.7 | 85 | |||||||||||
| 5 | 6.4 | 8.4 | 100 | |||||||||||
| 6 | 7.1 | 9.1 | 115 | |||||||||||
| 7 | 7.8 | 9.8 | 140 | |||||||||||
| 8 | 8.6 | 10.6 | 160 | |||||||||||
| 10 | 9.7 | 0.1 | 11.9 | 185 | ||||||||||
| 12 | 11.2 | 13.4 | 225 | |||||||||||
| 16 | 10.8 | 13.0 | 240 | |||||||||||
| 20 | 12.2 | 1.1 | 14.6 | 305 | ||||||||||
| 30 | 15.8 | 1.4 | 18.8 | 485 | ||||||||||
| 2 | 17 | 1.25 | 112/0.12 | 1.5 | 0.6 | 2.7 | 5.6 | − | 1.0 | 7.6 | 15.2 | 2,000 | 10 | 80 |
| 3 | 6.0 | 8.0 | 95 | |||||||||||
| 4 | 6.7 | 8.7 | 115 | |||||||||||
| 5 | 7.5 | 9.5 | 140 | |||||||||||
| 6 | 8.3 | 10.3 | 160 | |||||||||||
| 7 | 9.2 | 11.2 | 190 | |||||||||||
| 8 | 10.0 | 12.0 | 215 | |||||||||||
| 10 | 11.4 | 0.1 | 1.1 | 13.8 | 260 | |||||||||
| 12 | 13.1 | 1.4 | 16.1 | 340 | ||||||||||
| 16 | 12.7 | 15.7 | 375 | |||||||||||
| 20 | 14.3 | 17.3 | 455 | |||||||||||
| 2 | 15 | 2 | 80/0.18 | 1.8 | 0.6 | 3.0 | 6.2 | − | 1.0 | 8.2 | 9.83 | 2,000 | 10 | 100 |
| 3 | 6.7 | 8.7 | 125 | |||||||||||
| 4 | 7.5 | 9.5 | 155 | |||||||||||
| 5 | 8.3 | 10.3 | 185 | |||||||||||
| 6 | 9.3 | 11.3 | 220 | |||||||||||
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
502円 ( 552円 ) | 1日目 |
1,004円 ( 1,104円 ) | 1日目 |
1,505円 ( 1,656円 ) | 1日目 |
2,007円 ( 2,208円 ) | 1日目 |
2,509円 ( 2,760円 ) | 1日目 |
3,011円 ( 3,312円 ) | 1日目 |
3,513円 ( 3,864円 ) | 1日目 |
4,015円 ( 4,417円 ) | 1日目 |
4,516円 ( 4,968円 ) | 1日目 |
3,708円 ( 4,079円 ) | 1日目 |
4,078円 ( 4,486円 ) | 1日目 |
4,449円 ( 4,894円 ) | 1日目 |
4,820円 ( 5,302円 ) | 1日目 |
5,191円 ( 5,710円 ) | 1日目 |
5,562円 ( 6,118円 ) | 1日目 |
5,932円 ( 6,525円 ) | 1日目 |
6,303円 ( 6,933円 ) | 1日目 |
6,674円 ( 7,341円 ) | 1日目 |
7,045円 ( 7,750円 ) | 1日目 |
7,415円 ( 8,157円 ) | 1日目 |
7,786円 ( 8,565円 ) | 1日目 |
8,157円 ( 8,973円 ) | 1日目 |
8,528円 ( 9,381円 ) | 1日目 |
8,898円 ( 9,788円 ) | 1日目 |
9,269円 ( 10,196円 ) | 1日目 |
9,640円 ( 10,604円 ) | 1日目 |
10,011円 ( 11,012円 ) | 1日目 |
10,382円 ( 11,420円 ) | 1日目 |
10,752円 ( 11,827円 ) | 1日目 |
11,123円 ( 12,235円 ) | 1日目 |
11,494円 ( 12,643円 ) | 1日目 |
11,865円 ( 13,052円 ) | 1日目 |
12,235円 ( 13,459円 ) | 1日目 |
12,606円 ( 13,867円 ) | 1日目 |
12,977円 ( 14,275円 ) | 1日目 |
13,348円 ( 14,683円 ) | 1日目 |
13,718円 ( 15,090円 ) | 1日目 |
14,089円 ( 15,498円 ) | 1日目 |
14,460円 ( 15,906円 ) | 1日目 |
14,831円 ( 16,314円 ) | 1日目 |
15,202円 ( 16,722円 ) | 1日目 |
15,572円 ( 17,129円 ) | 1日目 |
15,943円 ( 17,537円 ) | 1日目 |
16,314円 ( 17,945円 ) | 1日目 |
16,685円 ( 18,354円 ) | 1日目 |
17,055円 ( 18,761円 ) | 1日目 |
17,426円 ( 19,169円 ) | 1日目 |
17,797円 ( 19,577円 ) | 1日目 |
18,168円 ( 19,985円 ) | 1日目 |
14,714円 ( 16,185円 ) | 1日目 |
15,009円 ( 16,510円 ) | 1日目 |
15,303円 ( 16,833円 ) | 1日目 |
15,597円 ( 17,157円 ) | 1日目 |
15,891円 ( 17,480円 ) | 1日目 |
16,186円 ( 17,805円 ) | 1日目 |
16,480円 ( 18,128円 ) | 1日目 |
16,774円 ( 18,451円 ) | 1日目 |
17,069円 ( 18,776円 ) | 1日目 |
17,363円 ( 19,099円 ) | 1日目 |
17,657円 ( 19,423円 ) | 1日目 |
詳細情報
基本情報
【特長】
・導体に細線導体を使用。
・絶縁体に耐熱PVCを使用。
・シースに高耐油・耐熱PVCを使用。
・UL VW-1、cUL FT1の難燃対応。
【用途】
・工作機械等の中低速可動のケーブルキャリア配線に最適。
・ケーブルキャリア試験500万回以上（実力1000万回以上）。
・定格300V、105℃のUL、cUL共用耐震型ケーブル（カテゴリー：AVLV2、AVLV8）。
・電気用品安全法に適合（19～15AWG）。
ご注意
- 【取扱い終了品】一部型式において、在庫無くなり次第、ミスミでは受注受付を終了します。仕様の違いをご確認ください。本件に対するお問い合わせは本ページ右上の『エレクトロニクス部品技術窓口』のチャット・お問合せフォームからお願いします。
［在庫限り販売終了品］ [推奨代替品]
・TBF/2517 300V 7X15AWG-(長さ) ・ﾛﾎﾞﾄｯﾌﾟDPC3 AWG14X7C-（長さ）
※代替品シリーズロボトップDP／ULシリーズ 300V／UL2517から仕様差異をご確認ください。
