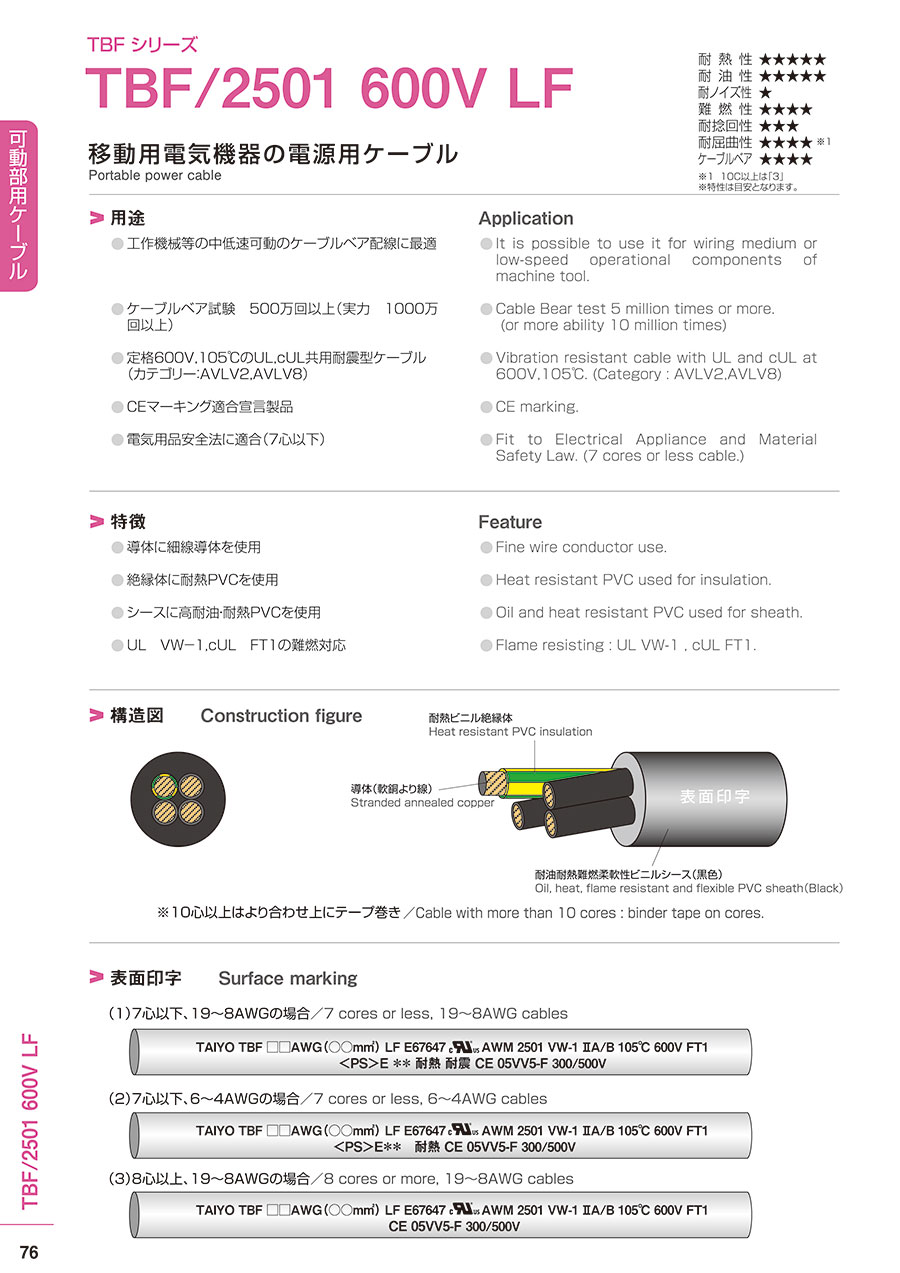

移動用電子機器の電源用ケーブル TBF／2501 600V LF
- 通常単価(税別)
- 520円～165,825円
- 税込単価
- 572円～182,408円
【特長】・導体に細線導体を使用。・絶縁体に耐熱PVCを使用。・シースに高耐油・...
詳細情報を確認するご注意
- 【取扱い終了品】一部型式において、在庫無くなり次第、ミスミでは受注受付を終了します。仕様の違いをご確認ください。本件に対するお問い合わせは本ページ右上の『エレクトロニクス部品技術窓口』のチャット・お問合せフォームからお願いします。
［在庫限り販売終了品］ [推奨代替品]
・TBF/2501 600V 2X19AWG-(長さ) ・ﾛﾎﾞﾄｯﾌﾟDPC6 AWG18X2C-（長さ）
・TBF/2501 600V 2X15AWG-(長さ) ・ﾛﾎﾞﾄｯﾌﾟDPC6 AWG14X2C-（長さ）
・TBF/2501 600V 4X8AWG-(長さ) ・ﾛﾎﾞﾄｯﾌﾟDPC6 AWG8X4C-（長さ）
※代替品シリーズロボトップDP／ULシリーズ 600V／UL2501から仕様差異をご確認ください。
商品情報
商品特長詳細
- 導体に細線導体を使用
- 絶縁体に耐熱PVCを使用
- シースに高耐油・耐熱PVCを使用
- UL VW-1、cUL FT1の難燃対応
製品仕様
| 認証 | UL AWM | cUL AWM | CEマーキング | 電気用品安全法（19～8AWG） | 電気用品安全法（6～4AWG） |
|---|---|---|---|---|---|
| 適合規格 | UL 758 | CSA C22.2 No.210 | EN50525-2-51 | 電気用品の技術上の基準を定める省令 | 電気用品の技術上の基準を定める省令 |
| 形式記号 | UL STYLE 2501 | CSA AWM II A/B | H05VV5-F相当 | タイシンHVCT | HVCT |
| 定格電圧 | 600V | 600V | 300/500V | 600V | 600V |
| 定格温度 | 105℃ | 105℃ | 70℃ | 75℃ | 75℃ |
| 導体 | UL 758 | CSA C22.2 No.210 | EN60228 | JIS C 3102 | JIS C 3102 |
| 難燃性 | VW-1 | FT1 | EN50264-2-1 | JIS C 3005の4.26.2のb） | JIS C 3005の4.26.2のb） |
線芯識別
配列図
※10心以上はより合わせ上にテープ巻き。
構造
A：耐熱ビニル絶縁体 B：導体（軟銅より線） C：耐油耐熱難燃柔軟性ビニルシース（黒色）
表面印字
7心以下、19～8AWGの場合
7心以下、6～4AWGの場合
8心以上、19～8AWGの場合
識別方法
※Y/G線は緑地に黄色の3本埋込色帯（30％～50％）となる。
○内数字は黒色絶縁体上の白色ナンバリングを示す。
使用方法・使用事例
用途
- 工作機械等の中低速可動のケーブルキャリア配線に最適
- ケーブルキャリア試験500万回以上（実力1000万回以上）
- 定格600V、105℃のUL、cUL共用耐震型ケーブル
- CEマーキング適合宣言製品
- 電気用品安全法に適合（7心以下）
型番リスト
