インターフェースコンバータ PHC-D08N
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
閲覧中の商品と併せてご検討ください
PHC-D08Nの仕様・寸法情報
商品情報
PHC-D08インターフェースコンバータの詳細
- ※ USBケーブル（タイプAオス／タイプBオス）は付属されておりません。お客様でご用意ください。
- ※ 本製品には配線用RS-232Cストレートケーブルは付属されておりません。お客様でご用意ください。
PHC-D08インターフェースコンバータ 商品イメージ
USB接続に対応イメージ
RS-232ポートへの配線イメージ
製品仕様
| 型式 | PHC-D08N（ACアダプタなし） | |
|---|---|---|
| 定格電圧 | 本体 | DC24V、DC5V（USBバスパワー） |
| ACアダプタ | 入力：AC100V～240V（50／60Hz） 出力：DC24V | |
| 電圧許容範囲 | AC90V～264V（ACアダプタ使用時） | |
| 定格消費電力 | 待機時 | 0.4W（AC100V使用時） |
| 最大動作時 | 16W（AC100V使用時） | |
| 使用周囲温度 | 0℃～+40℃ | |
| 使用周囲湿度 | 20%～85%RH（結露なきこと） | |
| 取付場所・方向 | 屋内、正方向 | |
| 保護等級 | IP20 | |
| 質量 | 370g（±10%） | |
| インターフェース | USBポート | USB 2.0準拠（バスパワー対応） 標準Bタイプ（メス） |
| シリアルポート | RS-232C準拠 D-Sub 9ピン（オス） | |
| 外部接点出力 | 接点数 | 8点 |
| 接点仕様 | 無電圧接点出力 A接点 | |
| 接点定格 | DC30V／3A | |
| 電源出力※ | 出力定格 | DC24V／500mA以下 |
| 付属品 | 設置説明書、ゴム足 | |
| 対応OS | Windows 7（32bit，64bit）、Windows 8（32bit，64bit）、Windows 8.1（32bit，64bit）、Windows 10（32bit，64bit）、Windows Server 2008 R2、Windows Server 2012、Windows Server 2012 R2 | |
- ※ ACアダプタを接続していない状態では、電源出力端子は使用できません。電源出力端子を使用する場合には必ずACアダプタを接続してください。
PHC-D08インターフェースコンバータの寸法
（単位：mm）
PHC-D08インターフェースコンバータ 寸法図
注意・禁止事項
- ※ 本製品は、パソコンのUSBポート／RS-232Cポートから、データを出力するプログラムを作成する知識が必要です。
- ※ 本製品にはACアダプタは付属されておりません。お客様でご用意ください。
詳細情報
基本情報
パソコン等からの制御がカンタンなPHC-D08インターフェースコンバータ。
【特長】
・パソコンのUSBポート／RS-232Cポートと配線可能。
・リセットスイッチを装備し、手動で素早く簡単に初期状態に戻すことが可能。
・簡単な通信プロトコルでソフトの負担を軽減。
・出力接点数は、8点で各接点は独立。
・出力接点容量は3A/DC30V。
・出力端子には、スクリューレス端子を採用し、圧着などの電線加工が不要なため、簡単に配線可能。
【用途】
・無人レジ／券売機の状態表示の信号出力用に使用。

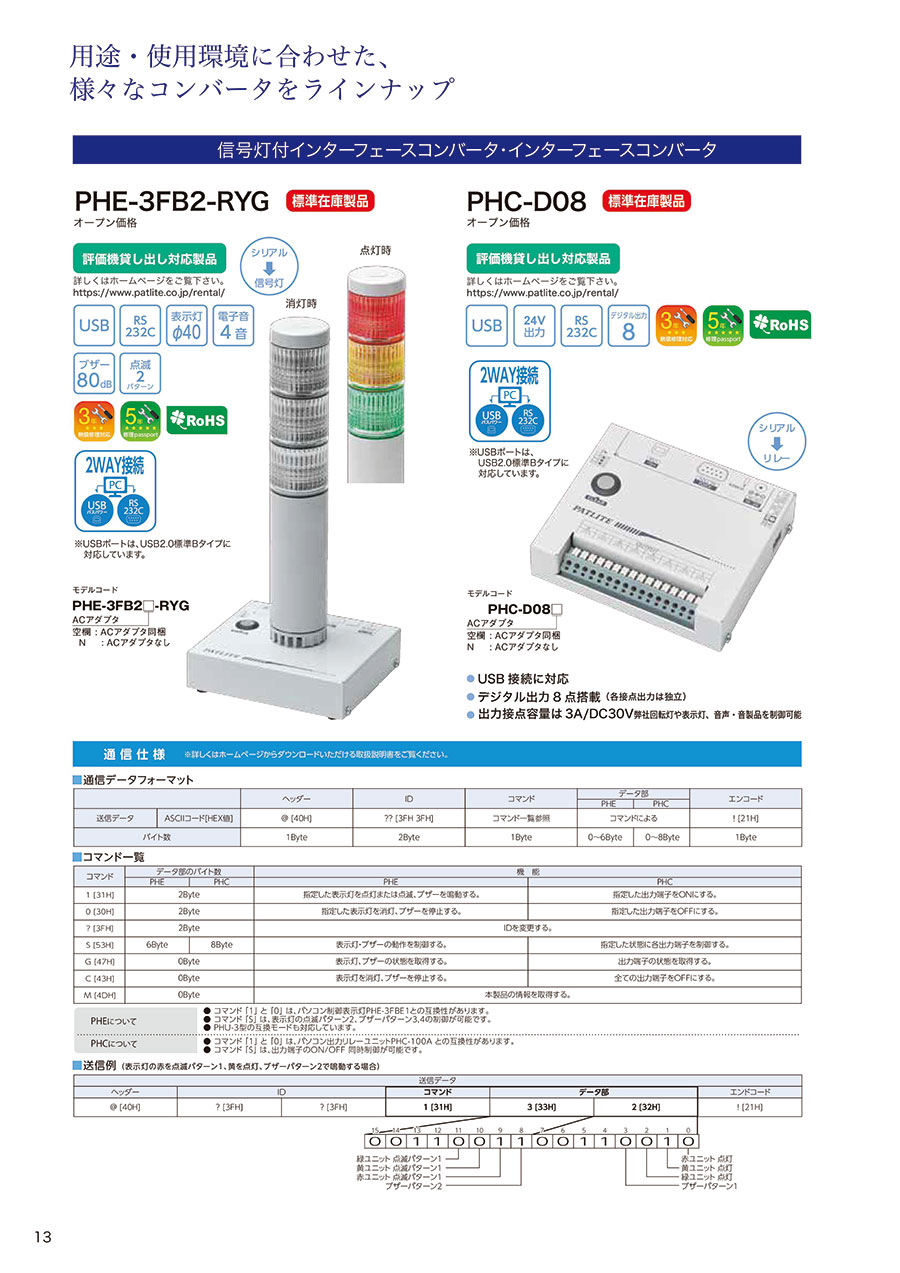

カタログ
