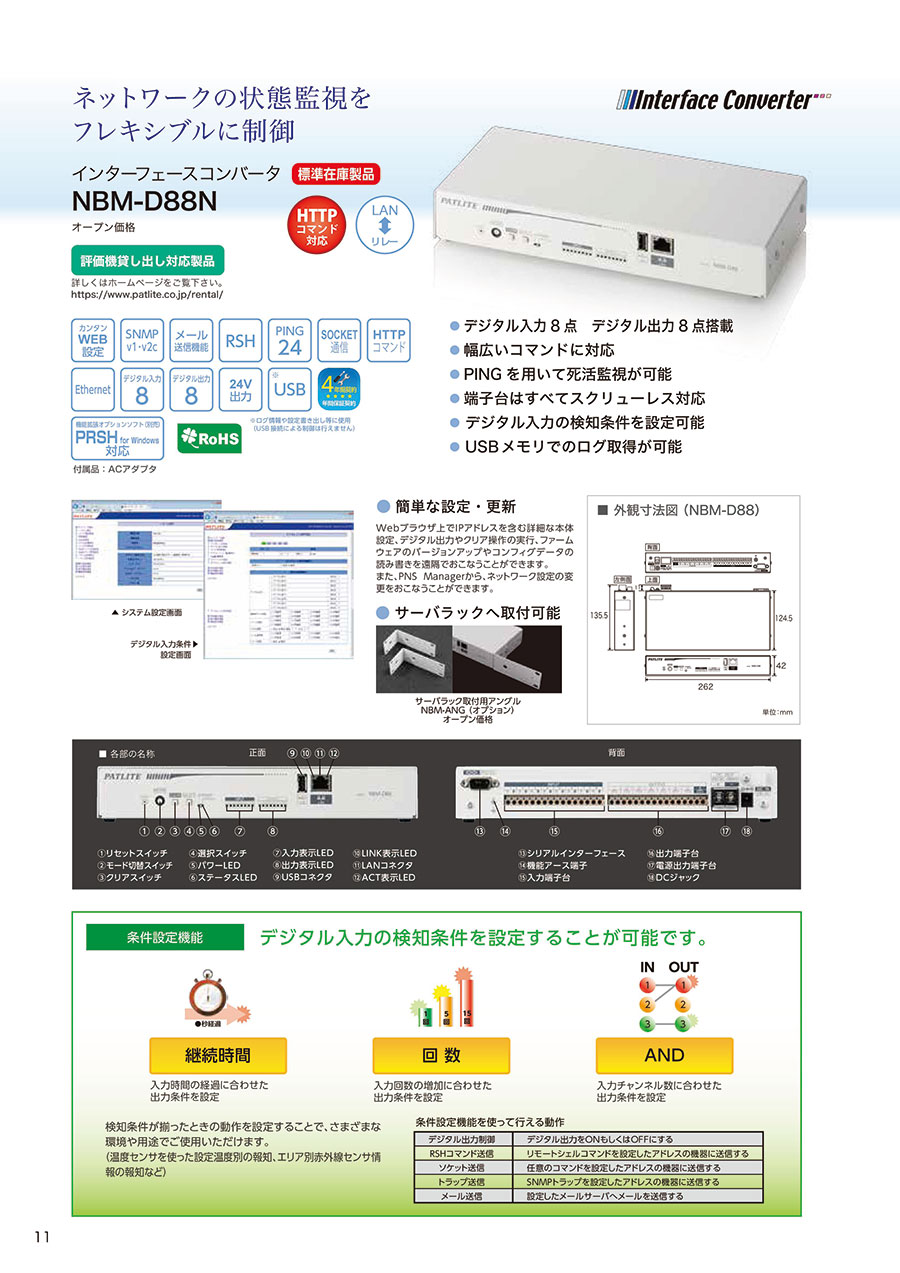

インターフェースコンバータ（NBM-D88N）

製品仕様

■機能

入力インターフェース			Ethernet
監視する	ping監視	監視ノード数	24ノード
		異常判定回数設定	0～30
		送信個数設定	1～3
		周期設定	1～600秒
	SNMP	TRAP受信	64（4件×16グループ）
		variable-bindings判定	○
	アプリケーション監視		○
知らせる	メール	送信先	8件
		POP認証	○
		SMTP認証	○
	rshコマンド送信		8件
	SNMP	TRAP送信	8件
制御する	HTTPコマンド		○
	RSHコマンド		○
	SNMP SETコマンド		○
	SOCKET	PHNコマンド	○
		PNSコマンド	○
	PRSH-WIN1（別売）		○
取付け	据置き		○
	ラック取付け		○（NBM-AMG【別売】使用時）
接点入出力	デジタル入力		8
	デジタル出力		8
	デジタル入力 検知機能	ON/OFF個別操作	○
		デジタル出力ON制御	○
		デジタル出力OFF制御	○
その他	コンフィグ 設定	読込み	○
		書込み	○
	WEBブラウザ設定		○
	ユーティリティソフト		PNS-Manager
供給電源			専用付属ACアダプタ
定格電圧			本体：DC24V ACアダプタ：AC100V～240V
外形寸法（mm）W×D×H			262×124.5×42

■各部の名称

（1）	リセットスイッチ	（4）	選択スイッチ	（7）	入力表示LED	（10）	LINK表示LED	（13）	シリアル インターフェース	（16）	出力端子台
（2）	モード切替 スイッチ	（5）	パワーLED	（8）	出力表示LED	（11）	LANコネクタ	（14）	機能アース端子	（17）	電源出力端子台
（3）	クリアスイッチ	（6）	ステータスLED	（9）	USBコネクタ	（12）	ACT表示LED	（15）	入力端子台	（18）	DCジャック

商品特長詳細

●サーバラックへ取付可能

●条件設定機能
デジタル入力の検知条件を設定することが可能です。

外形図

建設現場等の緊急警報補完システム【NETIS登録】

＜特徴＞
NETIS認証取得した緊急警報補完システムでは、拡声器で行う避難指示と同時に、手動でスイッチをONするだけで、
無線機器を介して簡単かつ広範囲な警報システムを構築することができます。
現場に応じて設置された回転灯や音声機器が、無線信号を受け一斉報知するので、より迅速性も高まります。
またインターフェースコンバーターとネットワーク監視表示灯で管理事務所に対してメール発報+光と音声でお知らせ。
迅速に関係者へ知らせることで、確実に工事を中断させ安全性を高めます。

＜モデル例＞
①PWS-THN-W(送信機) 1台
②PWS-RH-W(受信機) 2台
③NE-M1ATB-M(タッチセンサー付LED表示灯) 1台
④SF10-M1KTB-R(モータレス回転灯) 1台
⑤NBM-D88N(インタフェースコンバーター) 1台
⑥NHL-3FV2-RYG(ネットワーク監視表示灯) 1台＜仕組み＞
●発報ポイント
　　　　緊急通報を受けてNE型の上部をタッチしてPWS型に接点出力。現場と管理事務所に対して無線通信。
●受信ポイント①
　　　　PWS型受信機よりSF型が回転+ブザー鳴動。警報が解除されるまで回り続けます。
●受信ポイント②
　　　　PWS型受信機よりNBM型から管理者のPCへメール発報に加えNH-FVを赤点灯・音声再生させるコマンド送信。
　　　　管理者に対してもリアルタイムにお知らせ。

＜NETISとは＞
新技術情報提供システム（ＮＥＴＩＳ：New Technology Information System）とは、国土交通省が新技術の活用のため、
新技術に関わる情報の共有及び提供を目的として整備したデータベースシステムです。
上記事例の詳細はこちら
