日東工業

PF-T 盤用換気扇（特殊電圧タイプ）

Name: PF-T 盤用換気扇（特殊電圧タイプ）
Brand: 日東工業
SKU: 222005992179
Rating: 5 (1 reviews)

カタログ |

通常単価(税別): 7,250円～8,560円

税込単価: 7,975円～9,416円

通常出荷日：3日目

国際規格に対応した特殊電圧タイプの盤用換気扇【特長】・国際規格（UL、CSA規格、CEマーキング）に対...

詳細を確認

55.0

付属のプラグコードにコンセント差し込み用のプラグは付いておりませんのでご注意ください。

よく一緒に見られています

日東工業

樹脂羽根ファン PF

通常価格(税別)： 7,600円 (税込価格：8,360円)

通常出荷日：3 日目

よく一緒に見られています

日東工業

換気扇 PF・RD45シリーズ

通常価格(税別)： 7,950円 (税込価格：8,745円)

通常出荷日：3 日目

未確定：候補が4型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品仕様
型番リスト
詳細情報
カタログ

商品仕様

製品仕様

［PF-T］盤用換気扇（特殊電圧タイプ）イメージ

※ 写真は商品シリーズの代表例を記載しています。

材質

フレーム：アルミニウム合金
羽根：樹脂（PC＋GF）

使用温度

-30～+60℃

使用湿度

85%以下

定格周波数

定格周波数

主な付属品

フィンガーガード
プラグコード（2m）

※ 付属のプラグコードにコンセント差し込み用のプラグは付いておりませんのでご注意ください。

取付ねじ
取扱説明書

品名記号	定格電圧 V（単相）	寸法 mm			最大風量 m³/min	最大静圧 Pa	定格電流 A	定格消費電力 W	騒音 dB（A）	入力端子
品名記号	定格電圧 V（単相）	ヨコ	タテ	フカサ	最大風量 m³/min	最大静圧 Pa	定格電流 A	定格消費電力 W	騒音 dB（A）	入力端子
PF-091CT	AC115	92	92	25	0.95/1.1	44/59	0.11/0.10	9.5/8	約35/39	2端子
PF-091CT-2	AC230	92	92	25	0.95/1.1	44/59	0.07/0.06	10.5/8	約35/39
PF-121TA	AC115	119	119	38	2.7/3.0	81/81	0.20/0.18	14/13	約43/46
PF-121T-2A	AC230	119	119	38	2.7/3.0	81/81	0.11/0.10	16/13.5	約43/46

注意・禁止事項

※ 最大風量・最大静圧の測定方法はダブルチャンバー方式です。

型番リスト

表示件数

型番

サイズ

厚み

最大風量(AC入力電圧、50Hz時)

(m3/min)

最大風量(AC入力電圧、60Hz時)

(m3/min)

音量(AC入力電圧、50Hz時)

(dB)

音量(AC入力電圧、60Hz時)

(dB)

最大静圧(AC入力電圧、50Hz時)

(Pa)

最大静圧(AC入力電圧、60Hz時)

(Pa)

寸法(ヨコ)

(mm)

寸法(タテ)

(mm)

寸法(フカサ)

(mm)

定格電流(AC入力電圧、50Hz時)

(A)

定格電流(AC入力電圧、60Hz時)

(A)

定格消費電力(AC入力電圧、50Hz時)

(W)

定格消費電力(AC入力電圧、60Hz時)

(W)

RoHS?

最小発注数量

92x92	25mm	0.95	1.1	35	39	44	59	92	92	25	0.11	0.1	9.5	8	10	1個
92x92	25mm	0.95	1.1	35	39	44	59	92	92	25	0.07	0.06	10.5	8	-	1個
120x120	38mm	2.7	3	43	46	81	81	119	119	38	0.11	0.1	16	13.5	10	1個
120x120	38mm	2.7	3	43	46	81	81	119	119	38	0.2	0.18	14	13	10	1個

通常単価(税別) (税込単価)	通常出荷日

7,690円 ( 8,459円 )	3日目
7,250円 ( 7,975円 )	3日目
7,680円 ( 8,448円 )	3日目
8,560円 ( 9,416円 )	3日目

詳細情報

基本情報

基本情報

国際規格に対応した特殊電圧タイプの盤用換気扇
【特長】
・国際規格（UL、CSA規格、CEマーキング）に対応しています。
・AC115V、AC230Vに対応しています。
・インピーダンスプロテクトによりモータの焼損を防止します。
・取付面、取付向は自由です。

ご注意

付属のプラグコードにコンセント差し込み用のプラグは付いておりませんのでご注意ください。

日東工業ボックス穴加工サービス開始しました！
・Webで簡単設計（CAD知識は不要！）
・短納期出荷
・固有型番発行で注文から管理まで一括管理
→サービス詳細はこちら

カタログ

商品TOP

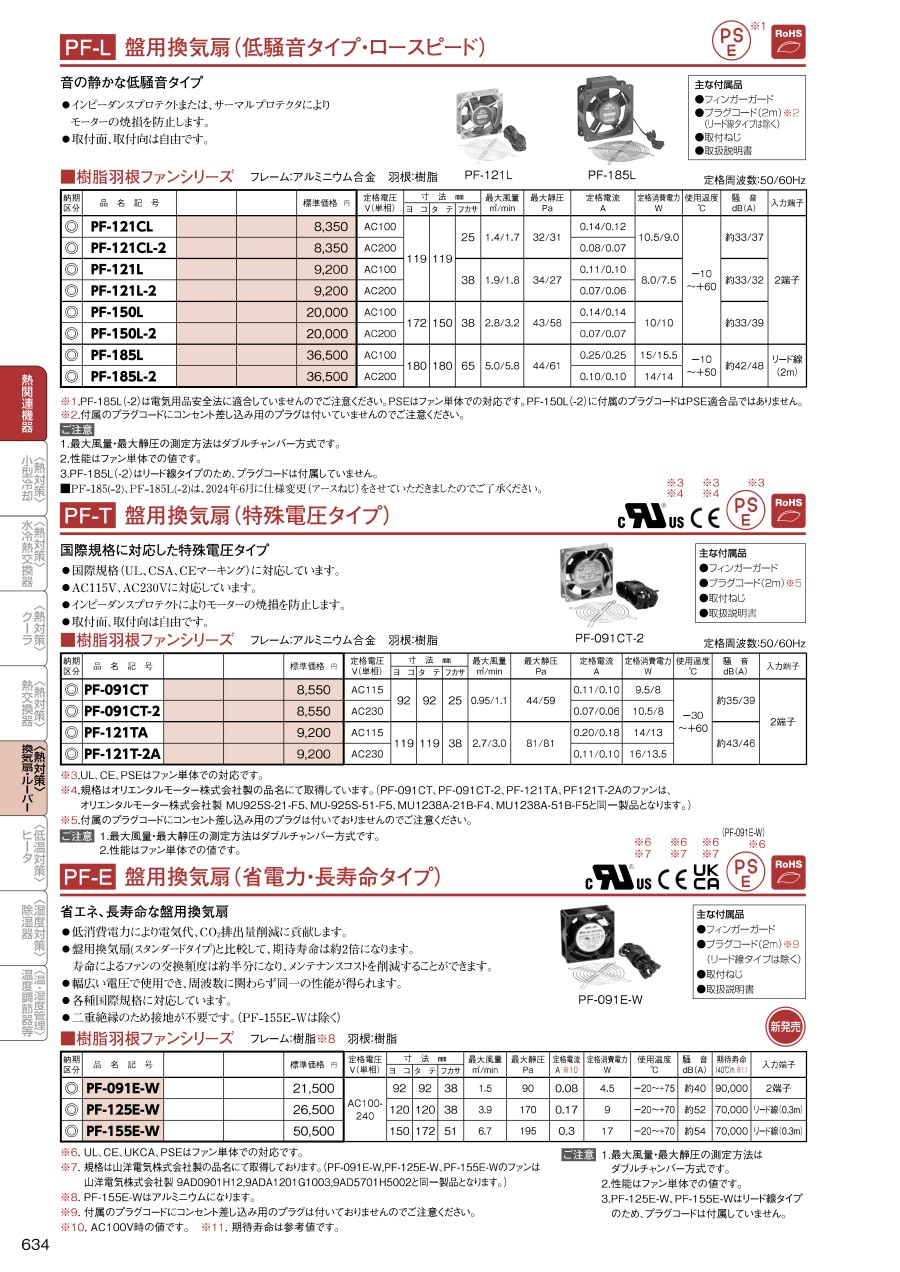

カタログ (見開き版)

商品担当おすすめ

ミスミ
高速撮影対応の USB3.0 対応カメラ130～2000万画素【貸出対象】
ミスミ
組込みモニタ8.4～15インチ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

PF-T 盤用換気扇（特殊電圧タイプ）のレビュー

5平均満足度：5.01件のレビュー

星5
100%
星4
0%
星3
0%
星2
0%
星1
0%

制御盤の換気に使用しています

満足度：5.02019/09/04

換気扇（ファン）は日東工業の製品しか使用しておりません。カタログで見てサイズが合っていたので選定しました。取り付けにおい...もっと読む
