日東工業

FBA FRP樹脂製ボックス IP55・IP44

カタログ |

通常単価(税別): 43,970円～231,150円

税込単価: 48,367円～254,265円

通常出荷日：2日目～3日目

強度・耐久性・耐熱性に優れたFRP樹脂製ボックスがモデルチェンジ【特長】・小型～大型サイズまで豊富なバ...

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

よく一緒に見られています

通常出荷日：在庫品1日目

よく一緒に見られています

通常出荷日：在庫品1日目

未確定：候補が14型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品仕様
型番リスト
詳細情報
カタログ

商品仕様

［FBA］FRP樹脂製ボックスの仕様例

製品仕様

FBA20-34／FBA20-45／FBA20-54 イメージ

※ 写真は商品シリーズの代表例を記載しています。

内部温度が上昇しにくい明るい色彩。Nベージュ塗装（5Y8/1）→クリーム塗装（2.5Y9/1）
ポールへの取付けは、ポール用金具PMの使用を推奨。なお、取付けの際は、六角ボルトM8×35の別途用意が必要。

設置場所

屋内・屋外兼用

IP規格

IP55（片扉）／IP44（両扉）

材質

FRP樹脂

色彩

クリーム色（2.5Y9/1）

取付基板

木製基板（15mm）

ボックス板厚

扉・ボデー3.0～4.0mm

ハンドル

IP平面ハンドル（キーNo.N200：2コ付属）

品名記号	扉形式	寸法mm			外形寸法mm	基板寸法mm		有効フカサ mm^※	ハンドル部有効フカサ mm	製品質量 kg	旧品名記号
品名記号	扉形式	ヨコ	タテ	フカサ	タテ	ヨコ	タテ	有効フカサ mm^※	ハンドル部有効フカサ mm	製品質量 kg	旧品名記号
FBA20-34	片扉	300	400	200	415	220	320	160	112	4.9	FBA20-34A
FBA20-45	片扉	400	500	200	515	320	420	160	112	6.7	FBA20-45A
FBA20-54	片扉	500	400	200	415	420	320	160	112	7.0	FBA20-54A

※ 有効フカサは扉傾斜部などにより減少しますのでご注意ください。

型番リスト

表示件数

型番

外形寸法W 横(幅)	外形寸法H 縦(高さ)	外形寸法D 奥行(厚み)	保護機能（耐環境性）	RoHS?	最小発注数量

300	400	200	IP55	10	1個
400	500	200	IP55	10	1個
500	400	200	IP55	10	1個
500	600	200	IP55	10	1個
600	500	200	IP55	10	1個
500	700	250	IP55	10	1個
600	800	250	IP55	10	1個
700	500	250	IP55	10	1個
800	600	250	IP44	10	1個
1000	700	250	IP44	10	1個
700	1000	250	IP55	10	1個
1200	1200	300	IP44	10	1個
1200	800	300	IP44	10	1個
800	1200	300	IP55	10	1個

通常単価(税別) (税込単価)	通常出荷日

43,970円 ( 48,367円 )	3日目
54,950円 ( 60,445円 )	3日目
51,650円 ( 56,815円 )	3日目
58,260円 ( 64,086円 )	3日目
60,460円 ( 66,506円 )	3日目
72,520円 ( 79,772円 )	3日目
73,630円 ( 80,993円 )	2日目
65,920円 ( 72,512円 )	3日目
88,010円 ( 96,811円 )	2日目
108,820円 ( 119,702円 )	2日目
96,740円 ( 106,414円 )	2日目
231,150円 ( 254,265円 )	2日目
197,630円 ( 217,393円 )	2日目
121,110円 ( 133,221円 )	2日目

詳細情報

基本情報

基本情報

強度・耐久性・耐熱性に優れたFRP樹脂製ボックスがモデルチェンジ
【特長】
・小型～大型サイズまで豊富なバリエーションを取り揃えています。
・屋根一体構造と上部2重パッキンで防水性能が向上しました（片扉IP44→IP55）。
・ワンアクションハンドルの採用で扉の開閉操作性が向上しました。ハンドルの飛び出しが無いフラットな形状です。
・内部温度が上昇しにくい明るい色彩です。Nベージュ塗装（5Y8/1）→クリーム塗装（2.5Y9/1）
・ボデー側面の凹凸を無くすことで機器取付スペースが拡大しました。
・水抜きキャップを標準付属しています。

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

日東ボックス穴加工承ります！ 設計から購入までミスミにお任せ！
・Webで簡単設計（CAD知識は不要！）
・その場で即価格納期回答！最短3日目出荷！
・商品名の【穴加工対応】が対象品
→対象品一覧はこちら

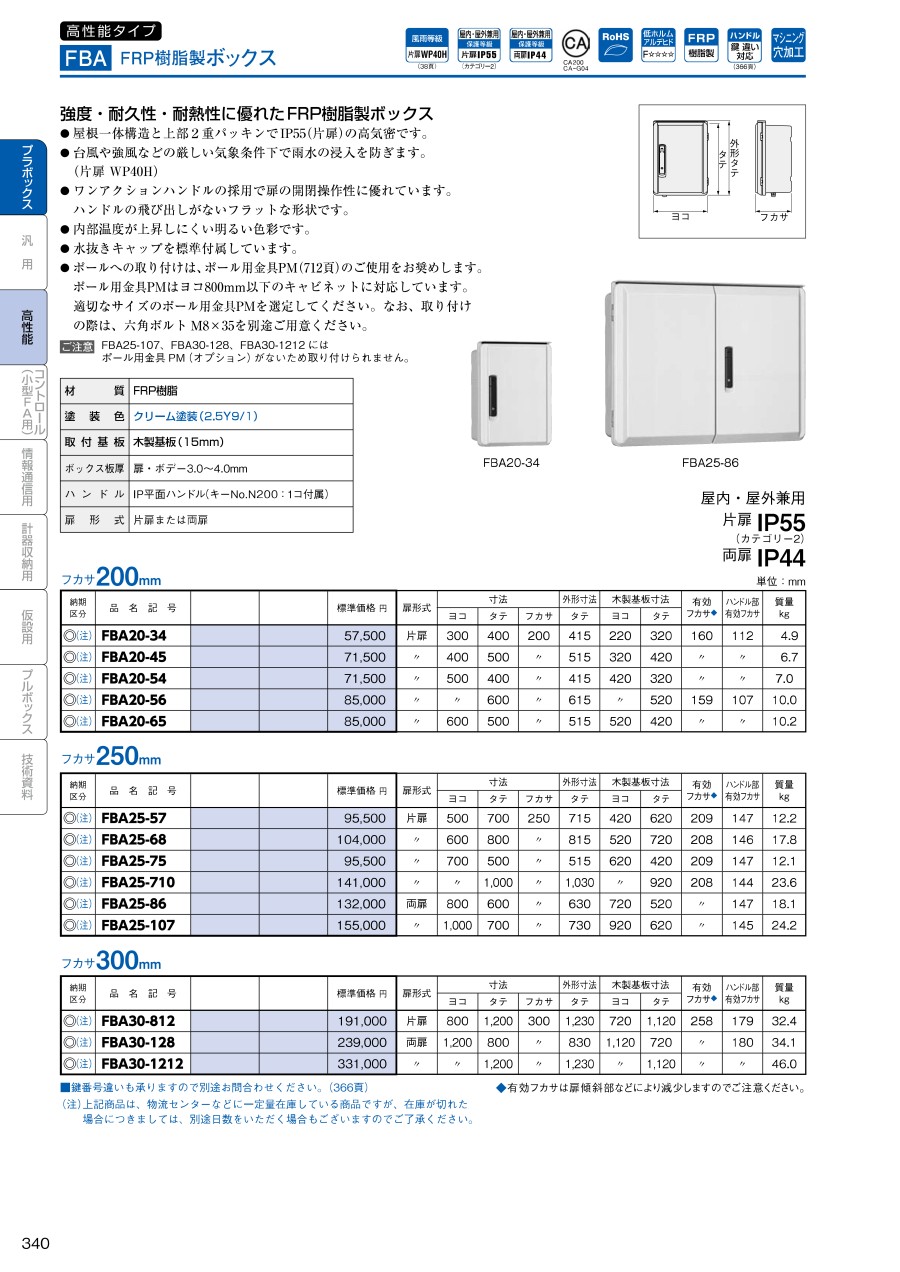

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
