RA-LDB 屋外用熱対策制御盤キャビネット（ルーバー・遮光板付タイプ）
- 通常単価(税別)
- 34,090円～78,060円
- 税込単価
- 37,499円～85,866円
両側面、扉面、天面の遮光板で屋外での直射日光による内部温度上昇を抑制！【特長】...
詳細情報を確認する未確定：候補が12型番あります。
商品仕様
［RA-LDB］屋外用熱対策制御盤キャビネット・ルーバー・遮光板付タイプの仕様例
製品仕様
［RA-LDB］屋外用熱対策制御盤キャビネット・ルーバー・遮光板付タイプ イメージ
- ※ 写真は商品シリーズの代表例を記載しています。
設置場所
- 屋外
IP規格
- IP44
塗装色
- クリーム塗装(2.5Y9/1)
材質
- 鉄
取付基板
- 鉄製基板（2.3mm）
- クリーム塗装（2.5Y8/2）
キャビネット板厚
- ボデー、扉：1.6mm
- 遮光板：0.8mm
ハンドル
- アウトサイド平面ハンドル（キーNo.N200：2コ）
扉形式
- 片扉
構造
- 水切、パッキン付
RA20-34LDBC／RA20-45LDBC／RA20-54LDBC
| 品名記号 | 外形寸法mm | 基板寸法mm | 有効フカサ mm※ | 製品質量 kg | |||
|---|---|---|---|---|---|---|---|
| ヨコ | タテ | フカサ | ヨコ | タテ | |||
| RA20-34LDBC | 360 | 436 | 230 | 220 | 320 | 167 | 11.5 |
| RA20-45LDBC | 460 | 536 | 230 | 320 | 420 | 167 | 16.8 |
| RA20-54LDBC | 560 | 436 | 230 | 420 | 320 | 167 | 16.7 |
- ※ 有効フカサは扉部の樹脂ルーバー内側までの距離としています。
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
34,090円 ( 37,499円 ) | 6日目 |
38,490円 ( 42,339円 ) | 6日目 |
38,490円 ( 42,339円 ) | 6日目 |
43,970円 ( 48,367円 ) | 6日目 |
52,740円 ( 58,014円 ) | 5日目 |
44,010円 ( 48,411円 ) | 6日目 |
59,390円 ( 65,329円 ) | 6日目 |
41,760円 ( 45,936円 ) | 6日目 |
51,660円 ( 56,826円 ) | 6日目 |
60,530円 ( 66,583円 ) | 5日目 |
67,020円 ( 73,722円 ) | 5日目 |
78,060円 ( 85,866円 ) | 5日目 |
詳細情報
基本情報
両側面、扉面、天面の遮光板で屋外での直射日光による内部温度上昇を抑制！
【特長】
・両側面、扉面の3面に樹脂ルーバーを設け、放熱効果を高めています。
・樹脂ルーバーは防虫網付です。
・ハンドルは引き上げるだけの容易な開閉操作で締付保持力が強く施錠可能なアウトサイド平面ハンドルを採用しています。（キーNo.N200）
・ハンドル部をボデー間口より外側に配置したため収納スペースに影響を与えません。

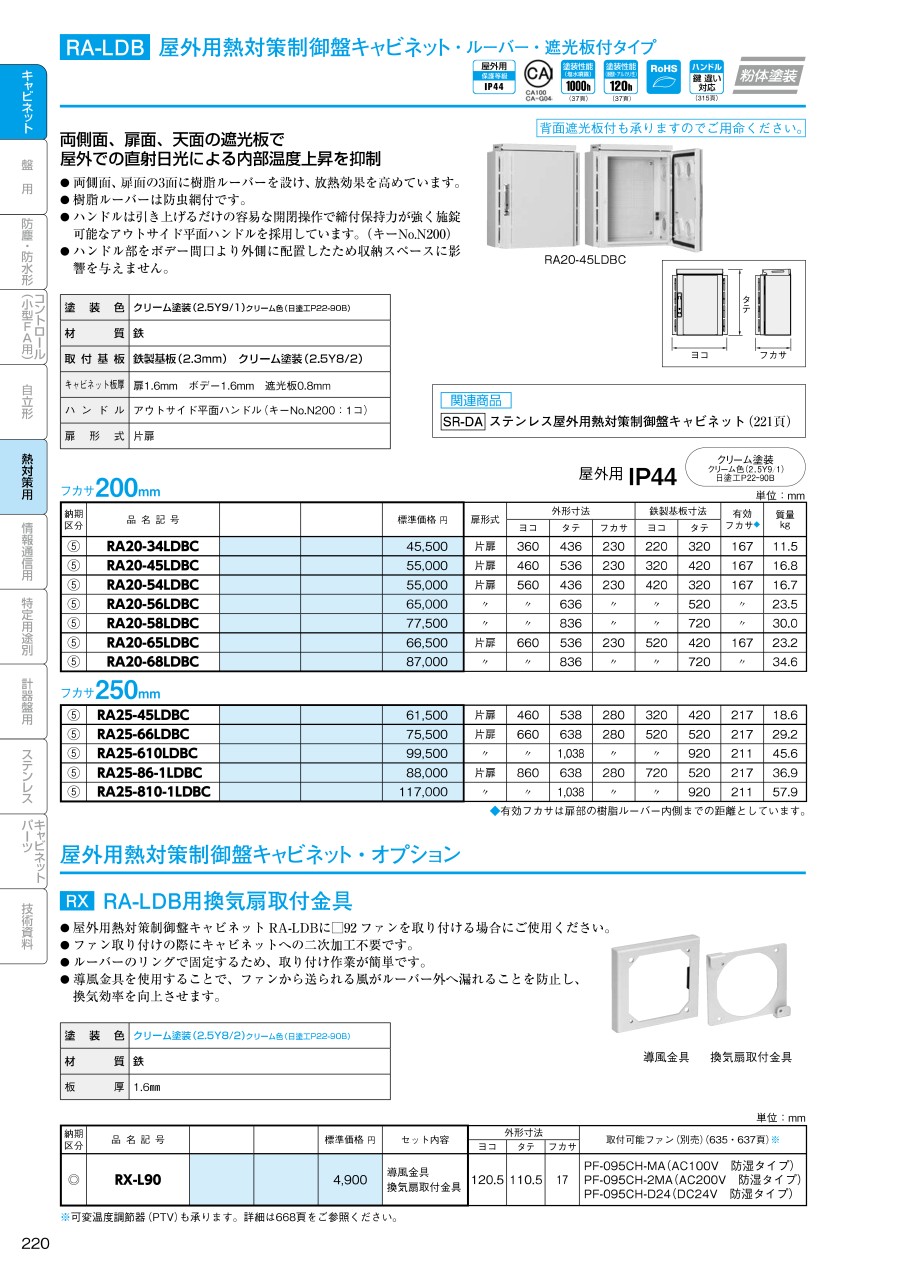

カタログ
