RA-DB 屋外用熱対策制御盤キャビネット（遮光板付タイプ）
- 通常単価(税別)
- 27,420円～75,860円
- 税込単価
- 30,162円～83,446円
通常出荷日：6日目～7日目
両側面、扉面、天面の遮光板で屋外での直射日光による内部温度上昇を抑制！【特長】・両側面、扉面、天面に遮...
詳細を確認
未確定：候補が12型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品仕様
［RA-DB］屋外用熱対策制御盤キャビネット・遮光板付タイプの仕様例
製品仕様
［RA-DB］屋外用熱対策制御盤キャビネット・遮光板付タイプ イメージ
- ※ 写真は商品シリーズの代表例を記載しています。
設置場所
- 屋外
IP規格
- IP54カテゴリー2
塗装色
- クリーム塗装（2.5Y9/1）
材質
- 鉄
取付基板
- 鉄製基板（2.3mm）
- クリーム塗装（2.5Y8/2）
キャビネット板厚
- ボデー、扉：1.6mm
- 遮光板：0.8mm
ハンドル
- アウトサイド平面ハンドル（キーNo.N200：2コ）
扉形式
- 片扉
構造
- 水切、パッキン付
RA20-34DBC／RA20-45DBC／RA20-54DBC
| 品名記号 | 外形寸法 mm | 基板寸法 mm | 有効フカサ mm※ | 製品質量 kg | 旧品名記号（ライトベージュ色） | |||
|---|---|---|---|---|---|---|---|---|
| ヨコ | タテ | フカサ | ヨコ | タテ | ||||
| RA20-34DBC | 360 | 436 | 230 | 220 | 320 | 182 | 11.5 | RA20-34DA |
| RA20-45DBC | 460 | 536 | 230 | 320 | 420 | 182 | 16.8 | RA20-45DA |
| RA20-54DBC | 560 | 436 | 230 | 420 | 320 | 182 | 16.7 | RA20-54DA |
- ※ 有効フカサはハンドル部などにより減少しますのでご注意ください。
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
27,420円 ( 30,162円 ) | 7日目 |
34,040円 ( 37,444円 ) | 6日目 |
34,040円 ( 37,444円 ) | 6日目 |
41,840円 ( 46,024円 ) | 6日目 |
50,590円 ( 55,649円 ) | 6日目 |
41,840円 ( 46,024円 ) | 6日目 |
54,990円 ( 60,489円 ) | 6日目 |
38,490円 ( 42,339円 ) | 6日目 |
48,400円 ( 53,240円 ) | 6日目 |
56,060円 ( 61,666円 ) | 6日目 |
63,790円 ( 70,169円 ) | 6日目 |
75,860円 ( 83,446円 ) | 6日目 |
詳細情報
基本情報
両側面、扉面、天面の遮光板で屋外での直射日光による内部温度上昇を抑制！
【特長】
・両側面、扉面、天面に遮光板を設け、放射熱から内部温度上昇を抑えます。
・ハンドルは引き上げるだけの容易な開閉操作で締付保持力が強く施錠可能なアウトサイド平面ハンドルを採用しています。（キーNo.N200）
・ハンドル部をボデー間口より外側に配置したため収納スペースに影響を与えません。

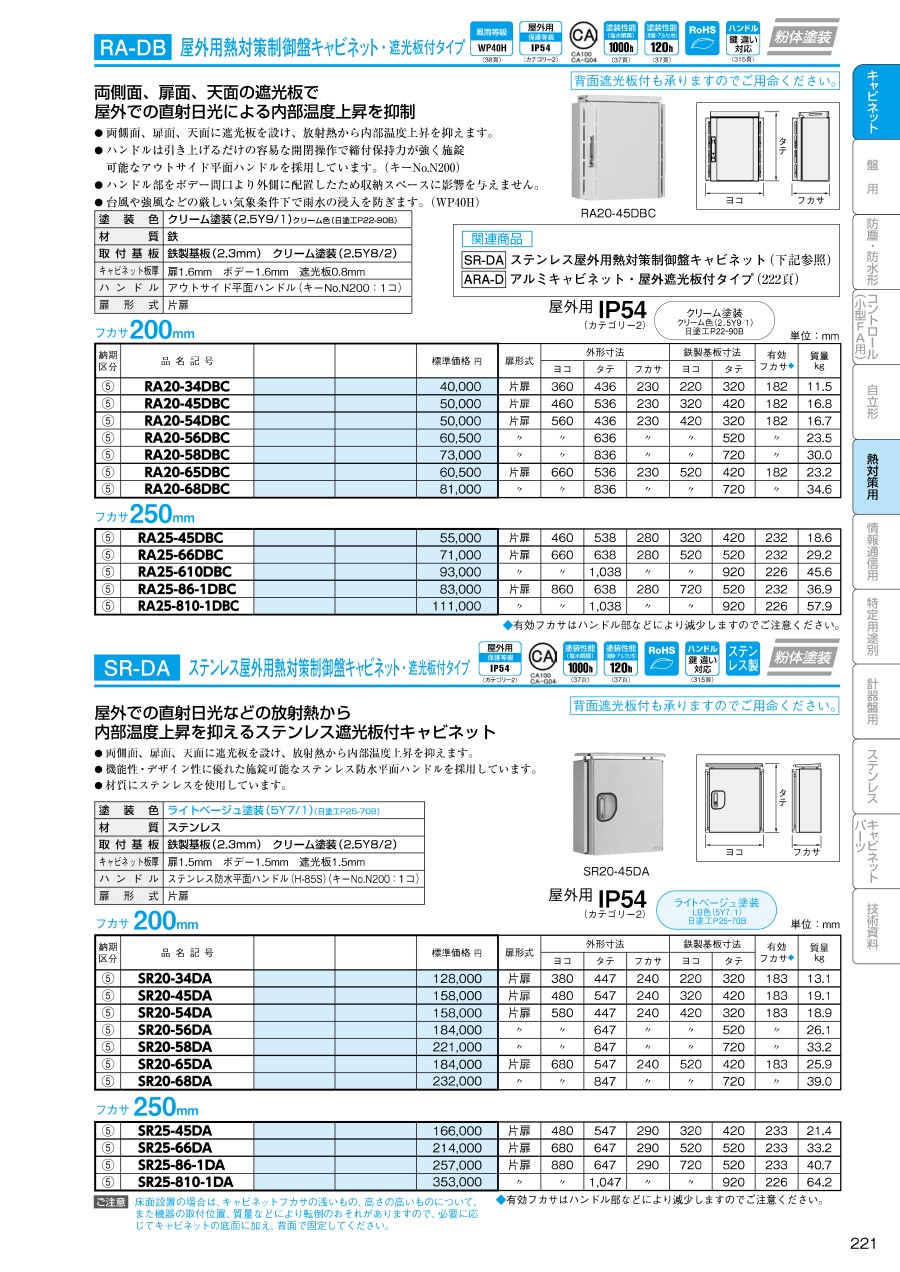

カタログ
商品担当おすすめ
RA-DB 屋外用熱対策制御盤キャビネット（遮光板付タイプ）のレビュー
屋外用制御ボックス
4
4.02019/02/05
ボックス自体は良いのですが、加工（組上げ）後の発送に要注意。
