三菱電機

YM-8NDAシリーズ 直流電流計（機械式指示計器） 分流器併用タイプ

YM-8NDAシリーズ 直流電流計（機械式指示計器） 分流器併用タイプ YM-8NDA 100MV0-3A B SHT3Aﾅｼ ﾘｰﾄﾞｾﾝ1Mﾅｼ
  • 接続方式またはＣＴ比
    分流器併用
  • 管理指針
    赤指針
  • 計器正面寸法(横×縦) (mm)
    82×82

型番:

YM-8NDA 100MV0-3A B SHT3Aﾅｼ ﾘｰﾄﾞｾﾝ1Mﾅｼ
解除
    数量：
    －閉じる

    YM-8NDA 100MV0-3A B SHT3Aﾅｼ ﾘｰﾄﾞｾﾝ1Mﾅｼの仕様・寸法情報

    計器定格
    100mV
    目盛
    0-3A
    接続方式またはＣＴ比
    分流器併用
    管理指針
    赤指針
    計器正面寸法(横×縦)(mm)
    82×82
    分流器付属 有無
    無
    分流器定格(A)
    3
    リード線付属 有無
    無
    リード線長さ(m)
    1
    RoHS?
    6

    商品情報

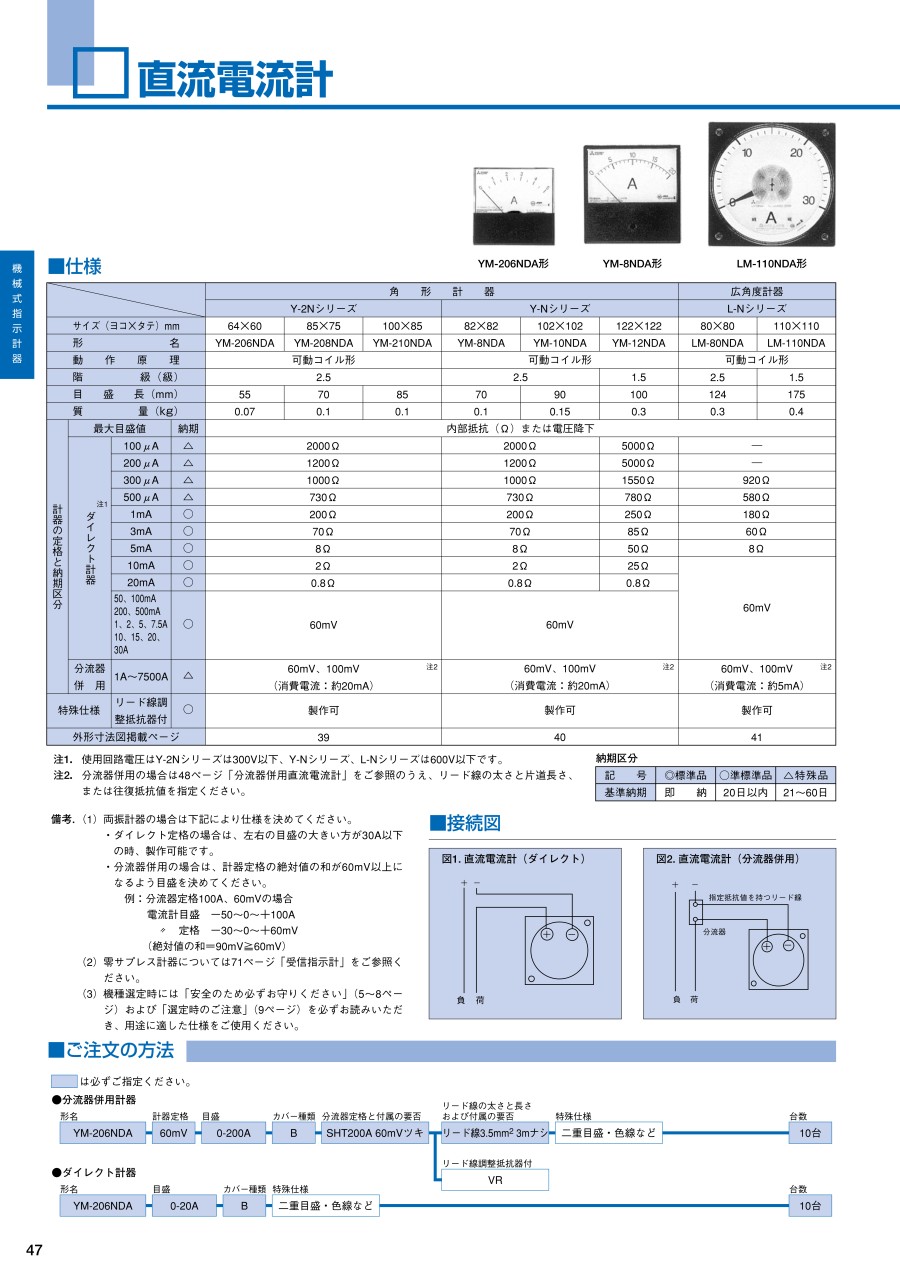

    YM-8NDAシリーズ 直流電流計(機械式指示計器) 分流器併用タイプの仕様

    製品イメージ

    製品イメージ

    YM-8NDA接続図

    YM-8NDA接続図

    寸法図表

    • 奥行きA寸法：41



    （単位：mm）



    寸法図

    寸法図

    製品仕様

    -角形計器
    Y-Nシリーズ
    サイズ（ヨコ×タテ）mm82×82
    形名YM-8NDA
    動作原理可動コイル形
    階級（級）2.5
    目盛長（mm）7090
    質量（kg）0.10.15
    計器の定格と納期区分最大目盛値納期内部抵抗（Ω）または電圧降下
    ダイレクト計器
    （注1）    		100μA△2,000Ω
    200μA△1,200Ω
    300μA△1,000Ω
    500μA△730Ω
    1mA○200Ω
    3mA○70Ω
    5mA○8Ω
    10mA○2Ω
    20mA○0.8Ω
    50、100mA
    200、500mA
    1、2、5、7.5A
    10、15、20、30A    		○60mV
    分流器併用1A～7,500A△60mV、100mV
    （消費電流：約20mA）注2
    特殊仕様リード線調整抵抗器付○製作可
    外形寸法図掲載ページ40

    注1：使用回路電圧は600V以下です。
    注2：分流器併用の場合は48ぺージ「分流器併用直流電流計」をご参照のうえ、リード線の太さと片道長さ、または往復抵抗値を指定ください。

    分流器併用直流電流計のリード線最大許容値一覧表

    分流器併用直流電流計2mm2のリード線を使用した
    ときの最大片道長さ（m）
    （当メーカー標準リード線）    		3.5mm2のリード線を使用した
    ときの最大片道長さ（m）
    形名計器定格（mV）リード線最大許容抵抗値（Ω）
    YM-206NDA,YM-208NDA
    YM-210NDA
    YM-8NDA,YM-10NDA    		60以上 75未満0.723969
    75以上 100未満1.5584149
    100以上 150未満2.37128227
    150以上4.02217384

    備考

    1. ※1両振計器の場合は、各定格の絶対値の和が計器定格となります。
    2. ※2上表の値を越えるリード線長さが必要な場合は、断面積の大きいリード線を使用するか、または定格電圧の大きい分流器をご使用ください。

    型番リスト

    表示件数
  • 1
    • 型番
    YM-8NDA 100MV0-3A B SHT3Aﾅｼ ﾘｰﾄﾞｾﾝ1Mﾅｼ

    計器定格

    目盛

    分流器付属 有無

    分流器定格

    (A)

    リード線付属 有無

    リード線長さ

    (m)

    		RoHS?最小発注数量
    100mV
    0-3A
    無
    3
    無
    1
    6
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    5,352円
    ( 5,887円 )
    9日目
  • 1

    • 詳細情報

    基本情報

    機械式指示計器、分流器併用タイプの直流電流計。
    【特長】
    ・直流回路の電流を計測／表示する計器。
    【用途】
    ・送配電線路、負荷機器などの電流計測に使用。

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    YM-8NDAシリーズ 直流電流計（機械式指示計器） 分流器併用タイプの型番YM-8NDA 100MV0-3A B SHT3Aﾅｼ ﾘｰﾄﾞｾﾝ1Mﾅｼのページです。 型番YM-8NDA 100MV0-3A B SHT3Aﾅｼ ﾘｰﾄﾞｾﾝ1Mﾅｼに関する仕様情報を記載しております。
