非鉛耐熱PVCシールド線 UL2481-SB UL規格
- 通常単価(税別)
- 36,146円～82,811円
- 税込単価
- 39,761円～91,092円
300V ULAWM2481対応、RoHS規制対応のPVC絶縁体を使用した環境...
詳細情報を確認する未確定：候補が5型番あります。
商品情報
商品特長詳細
- 定格：UL：105℃、300V、CSA：90℃、600V peak
- 規格：UL 758, CSA C22.2 No.127
特長
1. RoHS規制対応のPVC絶縁体を使用した環境配慮型電線です。
2. 難燃性UL：VW-1 SC、CSA：FT1
電気用品安全法：-F-
3. UL、CSA共用。
技術情報・設計アイデア
製品仕様
| 標準長、荷姿 | 153m、たば |
|---|---|
| 認可サイズ範囲 | UL26～16AWG、CSA28～14AWG |
| 絶縁体色相 | 白×黒 |
| ジャケット色相 | 茶、赤、橙、黄、紫、灰、白、黒 |
規格表
| UL Style No. | 線芯数 | 導体 | 絶縁体 | より合わせ径（mm） | 編組シールド | ジャケット | 最大導体抵抗 at 20℃（Ω/km） | 概算質量（kg/km） | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| AWG サイズ | 構成 （No./mm） | 外径 （mm） | 標準厚さ（mm） | 外径 （mm） | 素線径（mm） | 外径（mm） | 標準厚さ（mm） | 外径（mm） | |||||
| 2481 | 2 | 26 | 7/0.16 | 0.48 | 0.41 | 1.30 | 2.60 | 0.12 | 3.20 | 0.81 | 4.82 | 142 | 30 |
| 24 | 11/01.6 | 0.61 | 0.41 | 1.43 | 2.86 | 0.12 | 3.46 | 0.81 | 5.08 | 91.6 | 34 | ||
| 22 | 17/0.16 | 0.76 | 0.41 | 1.58 | 3.16 | 0.12 | 3.76 | 0.81 | 5.38 | 59.3 | 39 | ||
| 18 | 43/0.16 | 1.21 | 0.41 | 2.03 | 4.06 | 0.12 | 4.66 | 0.81 | 6.28 | 23.8 | 56 | ||
| 16 | 54/0.18 | 1.53 | 0.41 | 2.35 | 4.70 | 0.12 | 5.30 | 0.81 | 6.92 | 14.9 | 71 | ||
製品特性
電気特性
| 最小絶縁抵抗（at 20℃） | 10MΩ-km |
|---|---|
| 耐電圧 | A.C. 2,000V/1min. |
線芯識別
構造図・表面印字
使用方法・使用事例
用途
耐熱性を要する電子, 電気機器の内部配線。
型番リスト
表示件数
| 型番 |
|---|
| 注文停止中 |
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
82,811円 ( 91,092円 ) | 1日目 |
71,528円 ( 78,681円 ) | 1日目 |
53,169円 ( 58,486円 ) | 1日目 |
40,162円 ( 44,178円 ) | 1日目 |
36,146円 ( 39,761円 ) | 1日目 |

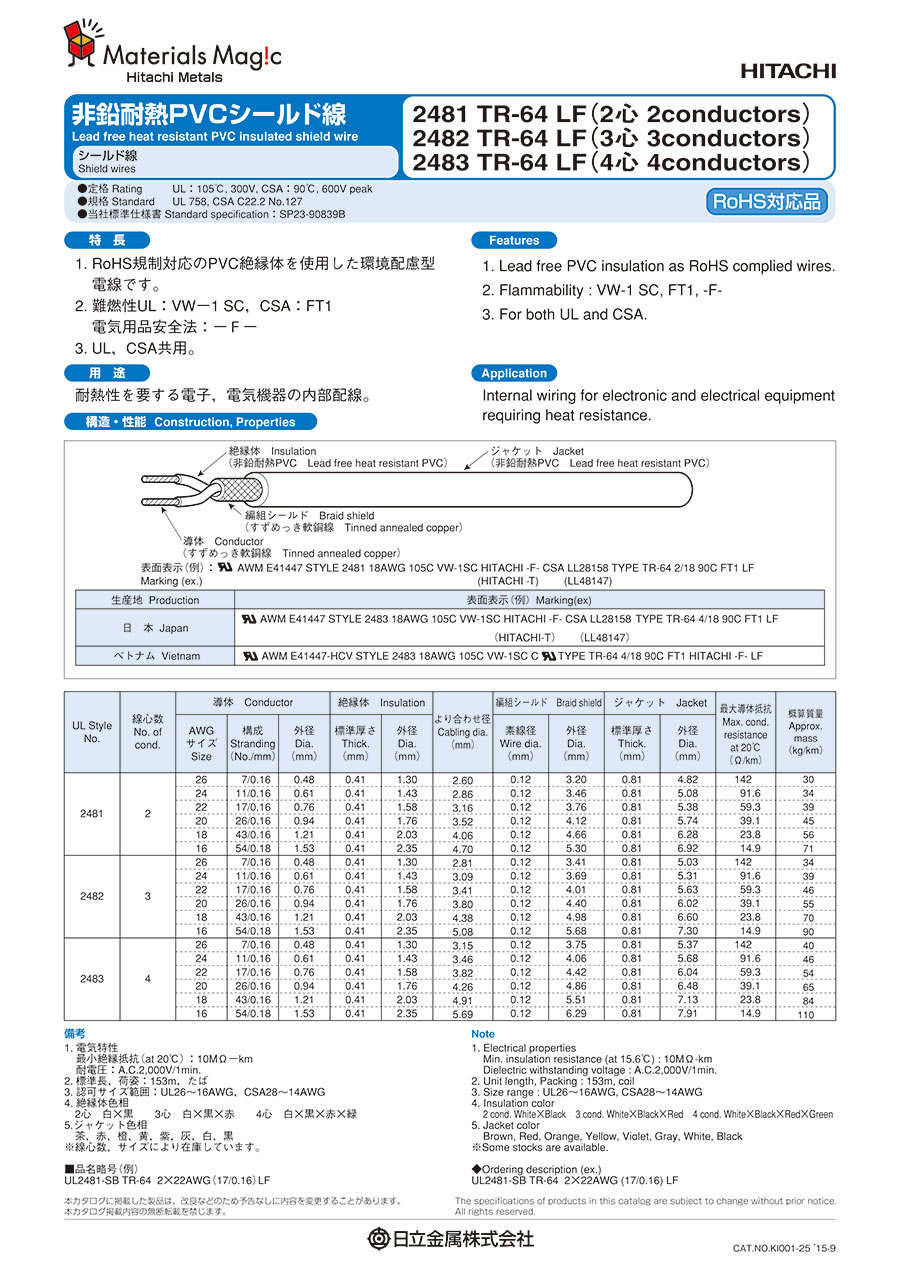

カタログ
