プロテリアル（旧日立金属）

非鉛照射架橋難燃PEワイヤ 3266 CL1252／AWM LF

Name: 非鉛照射架橋難燃PEワイヤ 3266 CL1252／AWM LF
Brand: プロテリアル（旧日立金属）
SKU: 222005986442
Rating: 5 (1 reviews)

カタログ |

平均満足度5.0

この商品のレビューをみる（1件）

通常単価(税別): 18,869円～31,636円

税込単価: 20,756円～34,800円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

プロテリアル（旧日立金属）

非鉛半硬質PVCワイヤ 1061 AWM LF

3.8

通常価格(税別)： 6,998円 (税込価格：7,698円)

通常出荷日：1 日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

プロテリアル（旧日立金属）

非鉛照射架橋難燃PEワイヤ 3265 AWM LF

通常価格(税別)： 14,538円 (税込価格：15,992円)

通常出荷日：1 日目

機器内配線用電線。【特長】・難燃性UL：VW-1、CSA：FT1。電気用品安全...

詳細情報を確認する

タイプ
その他
定格電圧
300V
ボビン（リール）巻
無
安全規格
UL Recognized / CSA(c-UL)
絶縁体材料
PVC
耐熱温度
125℃
シールド
無
加工サービス
無

未確定：候補が35型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

商品特長詳細

定格：125℃、300V
規格：UL 758、CSA C22.2 No.127、No.210.2

規格表

導体				絶縁体		最大導体抵抗（20℃）（Ω/km）	許容電流 A（40℃）	概算質量（kg/km）	標準長
種類	AWG サイズ（mm²）	構成（No./mm）	外径（mm）	標準厚さ（mm）	外径（mm）	最大導体抵抗（20℃）（Ω/km）	許容電流 A（40℃）	概算質量（kg/km）	たば（m）
より線	28	7/0.127	0.38	0.41	1.2	223	4.3	2.3	610
	26	7/0.16	0.48	0.41	1.3	139	5.7	3	610
	24	11/0.16	0.61	0.41	1.43	89.8	7.4	4	610
	22	17/0.16	0.76	0.41	1.58	58.1	9.7	5.4	610
	20	26/0.16	0.94	0.41	1.76	38.3	12	7.3	610
	18	43/0.16	1.21	0.41	2.03	23.4	17	11	305
	16	54/0.18	1.53	0.41	2.35	14.6	23	16.1	305

認可サイズ範囲：UL32～10AWG、CSA32～10AWG（AWM）
ただし、サイズ22AWG～16AWGについてはCL1252をご使用ください。

製品特性

電気特性

最小絶縁抵抗（at 15.6℃）：50MΩ/km
耐電圧：A.C.2,000V/1min.

絶縁体色相

黒、白、赤、緑、黄、青、茶、橙、灰、紫

線芯識別

構造図・表面印字

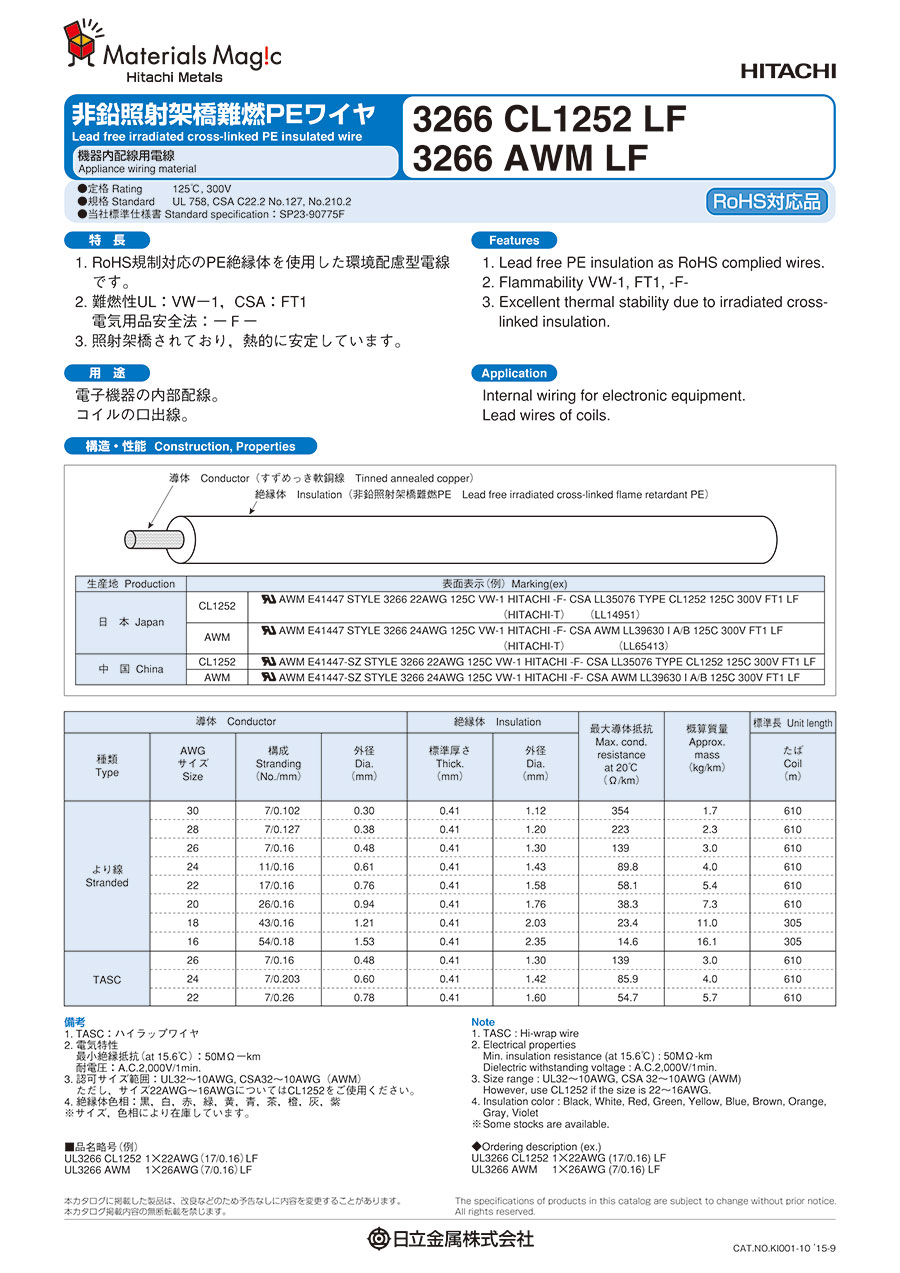

非鉛照射架橋難燃PEワイヤ 3266 CL1252／AWM LF 構造・表面表示（例）

型番リスト

表示件数

型番

AWGサイズ

(AWG)

絶縁体色

全長

(m)

仕上がり外径

(mm)

RoHS?

最小発注数量

[17～16] 16	青	305	2.35	10	1個
[17～16] 16	黒	305	2.35	10	1個
[17～16] 16	緑	305	2.35	10	1個
[17～16] 16	赤	305	2.35	10	1個
[17～16] 16	白	305	2.35	10	1個
[17～16] 16	黄	305	2.35	10	1個
[19～18] 18	青	305	2.03	10	1個
[19～18] 18	黒	305	2.03	10	1個
[19～18] 18	緑	305	2.03	10	1個
[19～18] 18	赤	305	2.03	10	1個
[19～18] 18	白	305	2.03	10	1個
[19～18] 18	黄	305	2.03	10	1個
[21～20] 20	青	610	1.76	10	1個
[21～20] 20	黒	610	1.76	10	1個
[21～20] 20	緑	610	1.76	10	1個
[21～20] 20	赤	610	1.76	10	1個
[21～20] 20	白	610	1.76	10	1個
[21～20] 20	黄	610	1.76	10	1個
[23～22] 22	青	610	1.58	10	1個
[23～22] 22	黒	610	1.58	10	1個
[23～22] 22	緑	610	1.58	10	1個
[23～22] 22	赤	610	1.58	10	1個
[23～22] 22	白	610	1.58	10	1個
[23～22] 22	黄	610	1.58	10	1個
[25～24] 24	白	610	1.43	10	1個
[27～26] 26	青	610	1.3	10	1個
[27～26] 26	黒	610	1.3	10	1個
[27～26] 26	赤	610	1.3	10	1個
[27～26] 26	白	610	1.3	10	1個
[27～26] 26	黄	610	1.3	10	1個
[29～28] 28	青	610	1.2	10	1個
[29～28] 28	黒	610	1.2	10	1個
[29～28] 28	赤	610	1.2	10	1個
[29～28] 28	白	610	1.2	10	1個
[29～28] 28	黄	610	1.2	10	1個

通常単価(税別) (税込単価)	通常出荷日

31,636円 ( 34,800円 )	1日目
31,636円 ( 34,800円 )	1日目
31,636円 ( 34,800円 )	1日目
31,636円 ( 34,800円 )	1日目
31,636円 ( 34,800円 )	1日目
31,636円 ( 34,800円 )	1日目
23,100円 ( 25,410円 )	1日目
23,100円 ( 25,410円 )	1日目
23,100円 ( 25,410円 )	1日目
23,100円 ( 25,410円 )	1日目
23,100円 ( 25,410円 )	1日目
23,100円 ( 25,410円 )	1日目
30,500円 ( 33,550円 )	1日目
30,500円 ( 33,550円 )	1日目
30,500円 ( 33,550円 )	1日目
30,500円 ( 33,550円 )	1日目
30,500円 ( 33,550円 )	1日目
30,500円 ( 33,550円 )	1日目
24,937円 ( 27,431円 )	1日目
24,937円 ( 27,431円 )	1日目
24,937円 ( 27,431円 )	1日目
24,937円 ( 27,431円 )	1日目
24,937円 ( 27,431円 )	1日目
24,937円 ( 27,431円 )	1日目
24,662円 ( 27,128円 )	1日目
24,574円 ( 27,031円 )	1日目
24,574円 ( 27,031円 )	1日目
24,574円 ( 27,031円 )	1日目
24,574円 ( 27,031円 )	1日目
24,574円 ( 27,031円 )	1日目
18,869円 ( 20,756円 )	1日目
18,869円 ( 20,756円 )	1日目
18,869円 ( 20,756円 )	1日目
18,869円 ( 20,756円 )	1日目
18,869円 ( 20,756円 )	1日目

詳細情報

基本情報

基本情報

機器内配線用電線。
【特長】
・難燃性UL：VW-1、CSA：FT1。電気用品安全法：-F-。
・照射架橋されており、熱的に安定しています。
・環境配慮型電線です。
【用途】
・電子機器の内部配線。
・コイルの口出線。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

ミスミ
SS30UCR UL／CE対応
30V　ロボットケーブル（UL・CE対応）。業界トップクラスの細さと屈曲性に優れたおすすめの商品。
ミスミ
SS300R　UL規格　小径
300V　小径・ロボットケーブル(UL対応)。コストパフォーマンス・柔軟性に優れ、多くのシーンで使いやすいケーブルです。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
