プロテリアル（旧日立金属）

非鉛照射架橋難燃PEワイヤ 3265 AWM LF

非鉛照射架橋難燃PEワイヤ 3265 AWM LF
未確定：候補が36型番あります。
    数量：

    商品情報

    商品特長詳細

    • 定格：125℃、150V
    • 規格：UL 758、CSA C22.2 No.210.2

    規格表

    導体絶縁体最大導体抵抗
    （20℃）
    （Ω/km）    		許容電流
    A（40℃）    		概算質量
    （kg/km）    		標準長
    種類AWG
    サイズ
    （mm2）    		構成
    （No./mm）    		外径（mm）標準厚さ（mm）外径（mm）たば
    （m）
    より線287/0.1270.380.30.982233.81.7610
    267/0.160.480.31.081395.12.3610
    2411/0.160.610.31.2189.86.83.2610
    2217/0.160.760.31.3658.194.5610
    • 認可サイズ範囲：UL32～16AWG、CSA30～16AWG

    製品特性

    電気特性

    • 最小絶縁抵抗（at 15.6℃）：50MΩ/km
    • 耐電圧：A.C.1,500V/1min.

    絶縁体色相

    黒、白、赤、緑、黄、青、茶、橙、灰、紫

    線芯識別

    構造図・表面印字

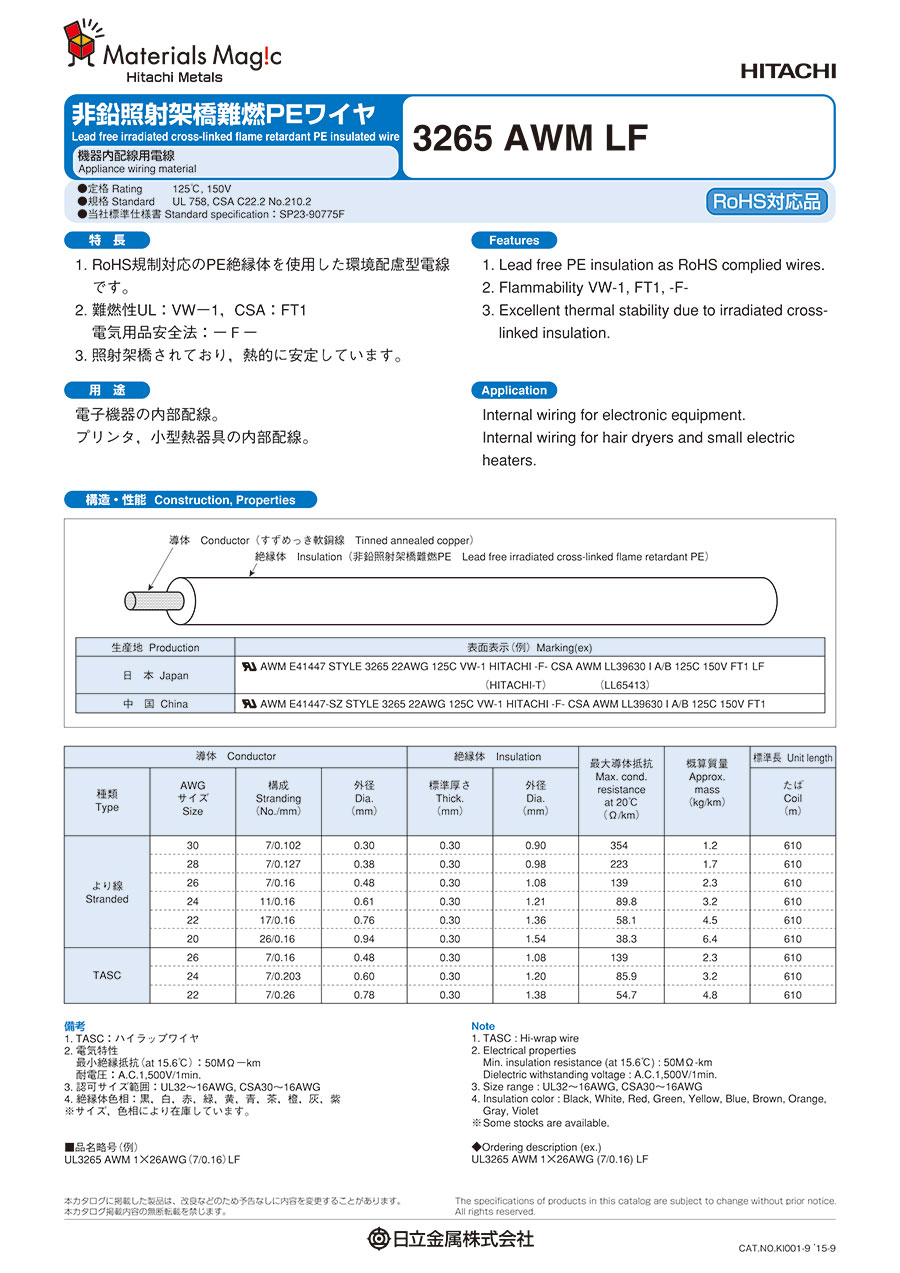

    非鉛照射架橋難燃PEワイヤ 3265 AWM LF 構造・表面表示（例）

    型番リスト

    表示件数
  • 1
    • 型番
    UL3265 AWG22-BE-610
    UL3265 AWG22-BK-610
    UL3265 AWG22-BN-610
    UL3265 AWG22-GN-610
    UL3265 AWG22-H-610
    UL3265 AWG22-O-610
    注文停止中
    UL3265 AWG22-PL-610
    UL3265 AWG22-R-610
    UL3265 AWG22-W-610
    注文停止中
    UL3265 AWG22-Y-610
    注文停止中
    UL3265 AWG24-BE-610
    注文停止中
    UL3265 AWG24-BK-610
    UL3265 AWG24-BN-610
    注文停止中
    UL3265 AWG24-GN-610
    UL3265 AWG24-H-610
    注文停止中
    UL3265 AWG24-O-610
    UL3265 AWG24-PL-610
    注文停止中
    UL3265 AWG24-R-610
    UL3265 AWG24-W-610
    UL3265 AWG24-Y-610
    注文停止中
    UL3265 AWG26-BE-610
    UL3265 AWG26-BK-610
    UL3265 AWG26-BN-610
    注文停止中
    UL3265 AWG26-GN-610
    UL3265 AWG26-O-610
    注文停止中
    UL3265 AWG26-R-610
    UL3265 AWG26-W-610
    UL3265 AWG26-Y-610
    UL3265 AWG28-BE-610
    UL3265 AWG28-BK-610
    UL3265 AWG28-BN-610
    UL3265 AWG28-GN-610
    UL3265 AWG28-H-610
    注文停止中
    UL3265 AWG28-R-610
    UL3265 AWG28-W-610
    UL3265 AWG28-Y-610

    AWGサイズ

    (AWG)

    絶縁体色

    仕上がり外径

    (mm)

    		RoHS?最小発注数量
    [23～22] 22
    青
    1.36
    10
    1個
    [23～22] 22
    黒
    1.36
    10
    1個
    [23～22] 22
    茶
    1.36
    10
    1個
    [23～22] 22
    緑
    1.36
    10
    1個
    [23～22] 22
    灰
    1.36
    10
    1個
    [23～22] 22
    橙
    1.36
    10
    1個
    [23～22] 22
    紫
    1.36
    10
    1個
    [23～22] 22
    赤
    1.36
    10
    1個
    [23～22] 22
    白
    1.36
    10
    1個
    [23～22] 22
    黄
    1.36
    10
    1個
    [25～24] 24
    青
    1.21
    10
    1個
    [25～24] 24
    黒
    1.21
    10
    1個
    [25～24] 24
    茶
    1.21
    10
    1個
    [25～24] 24
    緑
    1.21
    10
    1個
    [25～24] 24
    灰
    1.21
    10
    1個
    [25～24] 24
    橙
    1.21
    10
    1個
    [25～24] 24
    紫
    1.21
    10
    1個
    [25～24] 24
    赤
    1.21
    10
    1個
    [25～24] 24
    白
    1.21
    10
    1個
    [25～24] 24
    黄
    1.21
    10
    1個
    [27～26] 26
    青
    1.08
    10
    1個
    [27～26] 26
    黒
    1.08
    10
    1個
    [27～26] 26
    茶
    1.08
    10
    1個
    [27～26] 26
    緑
    1.08
    10
    1個
    [27～26] 26
    橙
    1.08
    10
    1個
    [27～26] 26
    赤
    1.08
    10
    1個
    [27～26] 26
    白
    1.08
    10
    1個
    [27～26] 26
    黄
    1.08
    10
    1個
    [29～28] 28
    青
    0.98
    10
    1個
    [29～28] 28
    黒
    0.98
    10
    1個
    [29～28] 28
    茶
    0.98
    10
    1個
    [29～28] 28
    緑
    0.98
    10
    1個
    [29～28] 28
    灰
    0.98
    10
    1個
    [29～28] 28
    赤
    0.98
    10
    1個
    [29～28] 28
    白
    0.98
    10
    1個
    [29～28] 28
    黄
    0.98
    10
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    23,462円
    ( 25,808円 )
    1日目
    23,462円
    ( 25,808円 )
    1日目
    23,462円
    ( 25,808円 )
    1日目
    23,462円
    ( 25,808円 )
    1日目
    23,462円
    ( 25,808円 )
    1日目
    23,462円
    ( 25,808円 )
    1日目
    63,033円
    ( 69,336円 )
    1日目
    23,462円
    ( 25,808円 )
    1日目
    23,462円
    ( 25,808円 )
    1日目
    23,462円
    ( 25,808円 )
    1日目
    19,825円
    ( 21,808円 )
    1日目
    19,825円
    ( 21,808円 )
    1日目
    19,825円
    ( 21,808円 )
    1日目
    19,825円
    ( 21,808円 )
    1日目
    57,950円
    ( 63,745円 )
    1日目
    19,825円
    ( 21,808円 )
    1日目
    56,933円
    ( 62,626円 )
    1日目
    19,825円
    ( 21,808円 )
    1日目
    19,825円
    ( 21,808円 )
    1日目
    19,825円
    ( 21,808円 )
    1日目
    17,690円
    ( 19,459円 )
    1日目
    17,690円
    ( 19,459円 )
    1日目
    17,690円
    ( 19,459円 )
    1日目
    17,690円
    ( 19,459円 )
    1日目
    17,690円
    ( 19,459円 )
    1日目
    17,690円
    ( 19,459円 )
    1日目
    17,690円
    ( 19,459円 )
    1日目
    17,690円
    ( 19,459円 )
    1日目
    14,538円
    ( 15,992円 )
    1日目
    14,538円
    ( 15,992円 )
    1日目
    14,538円
    ( 15,992円 )
    1日目
    42,700円
    ( 46,970円 )
    1日目
    58,967円
    ( 64,864円 )
    1日目
    14,538円
    ( 15,992円 )
    1日目
    14,538円
    ( 15,992円 )
    1日目
    14,538円
    ( 15,992円 )
    1日目
  • 1

    • 詳細情報

    基本情報

    機器内配線用電線。
    【特長】
    ・難燃性UL：VW-1、CSA：FT1。電気用品安全法：-F-。
    ・照射架橋されており、熱的に安定しています。
    ・環境配慮型電線です。
    【用途】
    ・電子機器の内部配線。
    ・プリンタ、小型熱器具の内部配線。

    商品担当おすすめ

    • SS30UCR UL／CE対応 画像

      ミスミ

      SS30UCR UL／CE対応

      30V　ロボットケーブル（UL・CE対応）。業界トップクラスの細さと屈曲性に優れたおすすめの商品。

    • SS300R　UL規格　小径 画像

      ミスミ

      SS300R　UL規格　小径

      300V　小径・ロボットケーブル(UL対応)。コストパフォーマンス・柔軟性に優れ、多くのシーンで使いやすいケーブルです。

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    非鉛照射架橋難燃PEワイヤ 3265 AWM LFのレビュー
    この商品のレビューはありません

    この商品を見た人は、こんな商品も見ています

    今見ている商品
    非鉛照射架橋難燃PEワイヤ 3265 AWM LF
    非鉛半硬質PVCワイヤ 1061 AWM LF
    非鉛照射架橋難燃PEワイヤ 3266 CL1252／AWM LF
    非鉛照射架橋ビニル二重被覆ワイヤ 1672 AWM LF
    非鉛照射架橋PVCワイヤ 1430 REW（XLPVC） LF
    非鉛照射架橋難燃発泡PE横巻きシールド線 UL1691シリーズ
    メーカープロテリアル（旧日立金属）プロテリアル（旧日立金属）プロテリアル（旧日立金属）プロテリアル（旧日立金属）プロテリアル（旧日立金属）プロテリアル（旧日立金属）
    通常価格14,538円-6,998円 -18,869円 -67,100円 -15,909円 -4,555円 -
    通常出荷日1日目1日目1日目1日目1日目1日目
    タイプその他その他その他その他その他その他
    定格電圧150V300V300V300V300V30V
    ボビン（リール）巻無無無無無無
    全長(m)610610----
    安全規格UL Recognized / CSA(c-UL)UL Recognized / CSA(c-UL)UL Recognized / CSA(c-UL)UL Recognized / CSA(c-UL)UL Recognized / CSA(c-UL)UL Recognized
