プロテリアル（旧日立金属）

非鉛照射架橋ビニル二重被覆ワイヤ 1672 AWM LF

カタログ |

通常単価(税別): 67,100円～100,269円

税込単価: 73,810円～110,296円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

プロテリアル（旧日立金属）

通常出荷日：1 日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

プロテリアル（旧日立金属）

通常出荷日：1 日目

照射架橋されており、熱的に安定しています。機器内配線用電線。【特長】・難燃性U...

タイプ
その他
定格電圧
300V
ボビン（リール）巻
無
安全規格
UL Recognized / CSA(c-UL)
絶縁体材料
PVC
耐熱温度
105℃
特性
耐摩耗性
シールド
無
加工サービス
無

未確定：候補が7型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

商品特長詳細

定格：105℃、300V
規格：UL 758、CSA C22.2 No.210.2

規格表

導体				絶縁体		外被		最大導体抵抗（20℃）（Ω/km）	許容電流 A（40℃）	概算質量（kg/km）	標準長
種類	AWG サイズ（mm²）	構成（No./mm）	外径（mm）	標準厚さ（mm）	外径（mm）	標準厚さ（mm）	外径（mm）	最大導体抵抗（20℃）（Ω/km）	許容電流 A（40℃）	概算質量（kg/km）	たば（m）
より線	22	17/0.16	0.76	0.48	1.72	0.48	2.68	58.1	10.9	10.7	610
	20	26/0.16	0.94	0.48	1.9	0.48	2.86	38.3	13.7	12.8	305
	18	43/0.16	1.21	0.48	2.17	0.48	3.13	23.4	18	17.1	305
	16	54/0.18	1.53	0.48	2.49	0.48	3.45	14.6	23.3	22.9	305

認可サイズ範囲：UL30～16AWG、CSA26～10AWG

製品特性

電気特性

最小絶縁抵抗（at 15.6℃）：15MΩ/km
耐電圧：A.C.4,000V/1min.

外被色相

黒、白、赤、緑、黄、青、茶、橙、灰、紫、桃、空

線芯識別

構造

（1）導体（すずめっき軟銅線）
（2）絶縁体（非鉛照射架橋PVC）（標準色：白）
（3）外被（非鉛照射架橋PVC）

表面印字

表面表示（例）

型番リスト

表示件数

型番

AWGサイズ

(AWG)

絶縁体色

全長

(m)

仕上がり外径

(mm)

RoHS?

最小発注数量

[17～16] 16	黒	305	3.45	10	1個
[17～16] 16	白	305	3.45	10	1個
[19～18] 18	黒	305	3.13	10	1個
[19～18] 18	白	305	3.13	10	1個
[21～20] 20	黒	305	2.86	10	1個
[21～20] 20	白	305	2.86	10	1個
[23～22] 22	赤	610	2.68	10	1個

通常単価(税別) (税込単価)	通常出荷日

100,269円 ( 110,296円 )	1日目
100,269円 ( 110,296円 )	1日目
83,875円 ( 92,263円 )	1日目
83,875円 ( 92,263円 )	1日目
67,100円 ( 73,810円 )	1日目
67,100円 ( 73,810円 )	1日目
93,788円 ( 103,167円 )	1日目

詳細情報

基本情報

基本情報

照射架橋されており、熱的に安定しています。機器内配線用電線。
【特長】
・難燃性UL：VW-1、CSA：FT1、電気用品安全法：-F-。
・部分最小厚0.40mm以上としており、ヨーロッパ向けに有利です。
・照射架橋されており、熱的に安定しています。
・耐摩耗性、機械的強度に優れています。
・環境配慮型電線です。
【用途】
・電気、電子機器の内部配線。
・特にシャープエッジ回り、一次側回路。

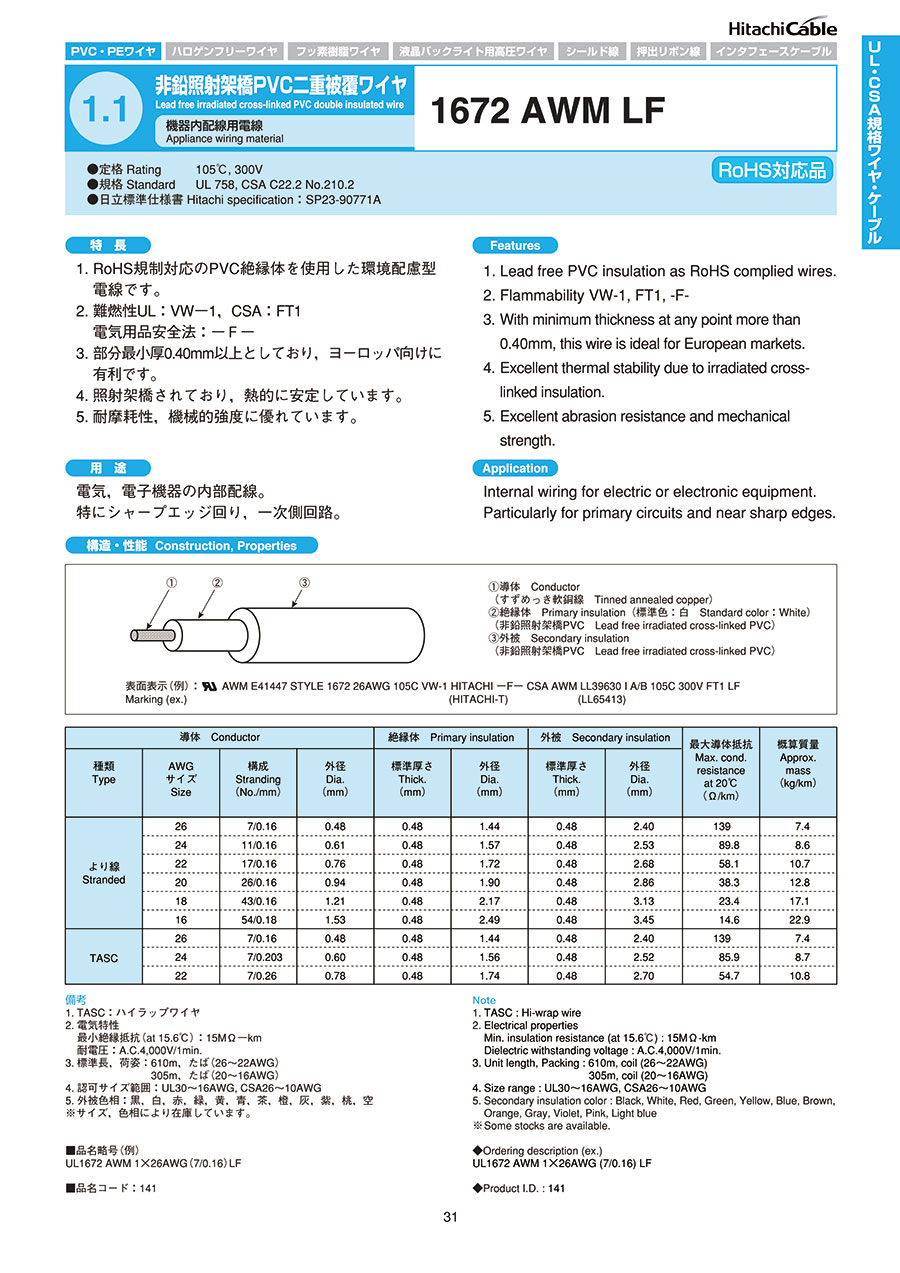

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

ミスミ
SS30UCR UL／CE対応
30V　ロボットケーブル（UL・CE対応）。業界トップクラスの細さと屈曲性に優れたおすすめの商品。
ミスミ
SS300R　UL規格　小径
300V　小径・ロボットケーブル(UL対応)。コストパフォーマンス・柔軟性に優れ、多くのシーンで使いやすいケーブルです。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
