取付方法	（1）通気ギャラリー（ガラリ）	（2）防水パッキン	（3）押え枠	（4）吹込防止カバー	（5）防虫網	（6）防塵フィルター	セット品番	OUTLINE
A	G2-15	G-PS15	G15-WS	-	-	-	G2-15-SET-A	（1）
	G2-20	G-PS20	G20-WD	-	-	-	G2-20-SET-A
	G1-15S（SUS製）	G-PS15	G15S-WS（SUS製）	-	-	-	G1-15S-SET-AS
	G1-20S（SUS製）	G-PS20	G20S-WD（SUS製）	-	-	-	G1-20S-SET-AS
B	G2-15	G-PS15	G15-WS	-	G15-MD	-	G2-15-SET-B	（2）
	G2-20	G-PS20	G20-WD	-	G20-MD	-	G2-20-SET-B
	G1-15S（SUS製）	G-PS15	G15-WS	-	G15-MD	-	G1-15S-SET-B
	G1-20S（SUS製）	G-PS20	G20-WD	-	G20-MD	-	G1-20S-SET-B
	G1-15S（SUS製）	G-PS15	G15S-WS（SUS製）	-	G15-MD	-	G1-15S-SET-BS
	G1-20S（SUS製）	G-PS20	G20S-WD（SUS製）	-	G20-MD	-	G1-20S-SET-BS
C	G2-15	G-PS15	G15-WS	-	-	G15-FD	G2-15-SET-C
	G2-20	G-PS20	G20-WD	-	-	G20-FD	G2-20-SET-C
	G1-15S（SUS製）	G-PS15	G15-WS	-	-	G15-FD	G1-15S-SET-C
	G1-20S（SUS製）	G-PS20	G20-WD	-	-	G20-FD	G1-20S-SET-C
	G1-15S（SUS製）	G-PS15	G15S-WS（SUS製）	-	-	G15-FD	G1-15S-SET-CS
	G1-20S（SUS製）	G-PS20	G20S-WD（SUS製）	-	-	G20-FD	G1-20S-SET-CS
D	G2-15	G-PS15	G15-WS	G15-BD	-	-	G2-15-SET-D	（3）
	G2-20	G-PS20	G20-WD	G20-BD	-	-	G2-20-SET-D
	G1-20S（SUS製）	G-PS20	G20-WD	G20-BD	-	-	G1-20S-SET-D
	G1-15S（SUS製）	G-PS15	G15S-WS（SUS製）	G15S-BD（SUS製）	-	-	G1-15S-SET-DS
	G1-20S（SUS製）	G-PS20	G20S-WD（SUS製）	G20S-BD（SUS製）	-	-	G1-20S-SET-DS
E	G2-15	G-PS15	G15-WS	G15-BD	G15-MS	-	G2-15-SET-E
	G2-20	G-PS20	G20-WD	G20-BD	G20-MS	-	G2-20-SET-E
	G1-15S（SUS製）	G-PS15	G15-WS	G15-BD	G15-MS	-	G1-15S-SET-E
	G1-20S（SUS製）	G-PS20	G20-WD	G20-BD	G20-MS	-	G1-20S-SET-E
	G1-15S（SUS製）	G-PS15	G15S-WS（SUS製）	G15S-BD（SUS製）	G15-MS	-	G1-15S-SET-ES
	G1-20S（SUS製）	G-PS20	G20S-WD（SUS製）	G20S-BD（SUS製）	G20-MS	-	G1-20S-SET-ES
F	G2-15	G-PS15	G15-WS	G15-BD	-	G15-FS	G2-15-SET-F
	G2-20	G-PS20	G20-WD	G20-BD	-	G20-FS	G2-20-SET-F
	G1-15S（SUS製）	G-PS15	G15-WS	G15-BD	-	G15-FS	G1-15S-SET-F
	G1-20S（SUS製）	G-PS20	G20-WD	G20-BD	-	G20-FS	G1-20S-SET-F
	G1-15S（SUS製）	G-PS15	G15S-WS（SUS製）	G15S-BD（SUS製）	-	G15-FS	G1-15S-SET-FS
	G1-20S（SUS製）	G-PS20	G20S-WD（SUS製）	G20S-BD（SUS製）	-	G20-FS	G1-20S-SET-FS

※ 防水パッキン材質：CRスポンジ

通気ギャラリー（鋼板製・ステンレス製）の取付方法

取付方法A

1.通気ギャラリー
2.防水パッキン
3.押え枠

取付方法B

1.通気ギャラリー
2.防水パッキン
3.押え枠
5.防虫網
7.押え金具
8.蝶ナット

取付方法C

1.通気ギャラリー
2.防水パッキン
3.押え枠
6.防塵フィルター
7.押え金具
8.蝶ナット

取付方法D

1.通気ギャラリー
2.防水パッキン
3.押え枠
4.吹込防止カバー

取付方法E

1.通気ギャラリー
2.防水パッキン
3.押え枠
4.吹込防止カバー
5.防虫網
7.押え金具
8.蝶ナット

取付方法F

1.通気ギャラリー
2.防水パッキン
3.押え枠
4.吹込防止カバー
6.防塵フィルター
7.押え金具
8.蝶ナット

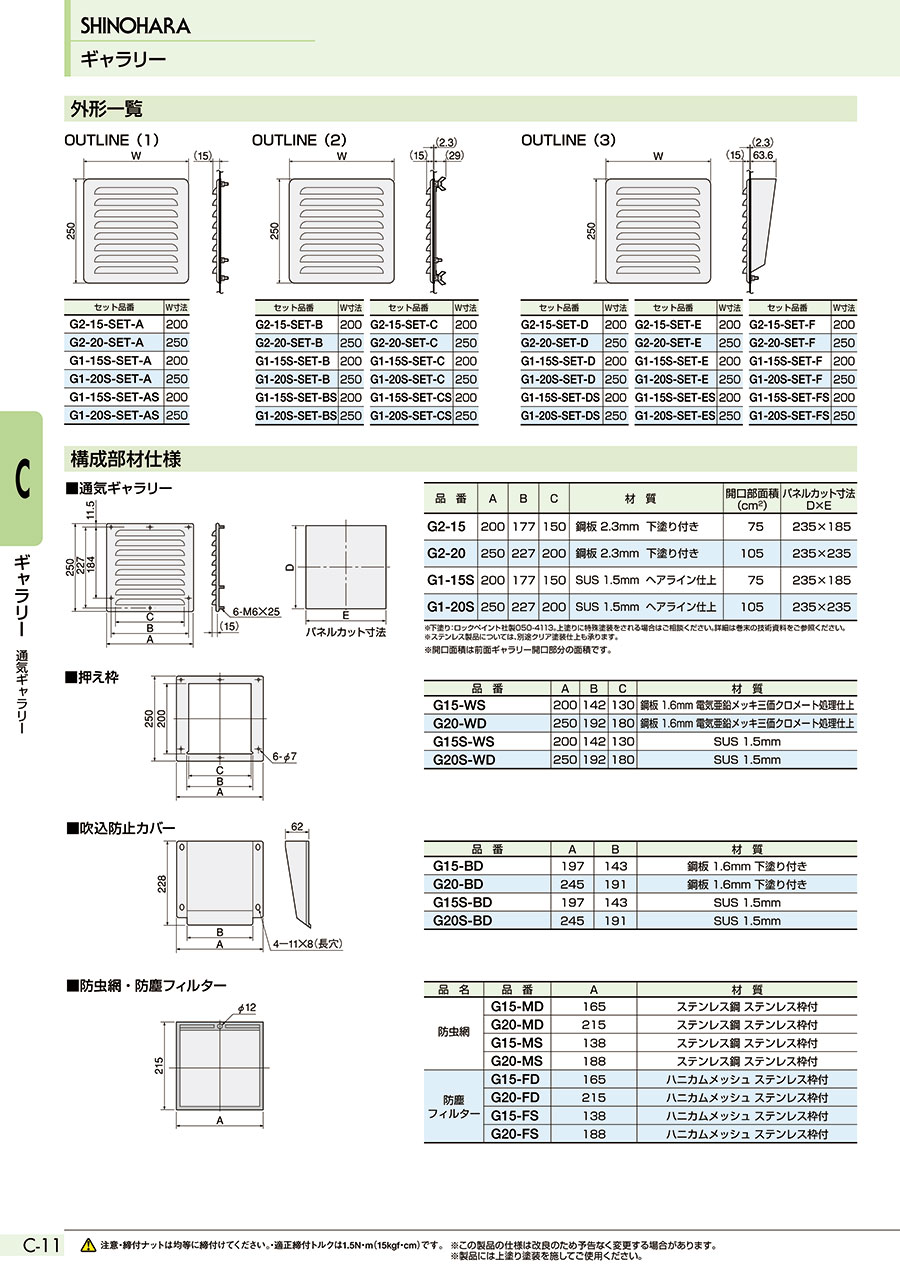

通気ギャラリー（鋼板製・ステンレス製）の寸法

（単位：mm）

OUTLINE1 寸法図

G2-15-SET-A（W寸法：200mm）
G2-20-SET-A（W寸法：250mm）
G1-15S-SET-AS（W寸法：200mm）
G1-20S-SET-AS（W寸法：250mm）

OUTLINE2 寸法図

G2-15-SET-B（W寸法：200mm）
G2-20-SET-B（W寸法：250mm）
G1-15S-SET-B（W寸法：200mm）
G1-20S-SET-B（W寸法：250mm）
G1-15S-SET-BS（W寸法：200mm）
G1-20S-SET-BS（W寸法：250mm）
G2-15-SET-C（W寸法：200mm）
G2-20-SET-C（W寸法：250mm）
G1-15S-SET-C（W寸法：200mm）
G1-20S-SET-C（W寸法：250mm）
G1-15S-SET-CS（W寸法：200mm）
G1-20S-SET-CS（W寸法：250mm）

OUTLINE3 寸法図

G2-15-SET-D（W寸法：200mm）
G2-20-SET-D（W寸法：250mm）
G1-20S-SET-D（W寸法：250mm）
G1-15S-SET-DS（W寸法：200mm）
G1-20S-SET-DS（W寸法：250mm）
G2-15-SET-E（W寸法：200mm）
G2-20-SET-E（W寸法：250mm）
G1-15S-SET-E（W寸法：200mm）
G1-20S-SET-E（W寸法：250mm）
G1-15S-SET-ES（W寸法：200mm）
G1-20S-SET-ES（W寸法：250mm）
G2-15-SET-F（W寸法：200mm）
G2-20-SET-F（W寸法：250mm）
G1-15S-SET-F（W寸法：200mm）
G1-20S-SET-F（W寸法：250mm）
G1-15S-SET-FS（W寸法：200mm）
G1-20S-SET-FS（W寸法：250mm）

型番リスト

表示件数

型番

材質

規格

幅×高さ×長さ

(mm)

取付方法

通気ギャラリー材質・仕様

(mm)

吸込防止カバー材質・仕様

(mm)

本体押え枠材質・仕様

(mm)

RoHS?

最小発注数量

ステンレス	IP21	幅200×高さ250	通気ギャラリー+押え枠	ステンレス 1.5	-	鋼板 1.6	-	1個
ステンレス	IP21	幅200×高さ250	通気ギャラリー+押え枠	ステンレス 1.5	-	ステンレス 1.5	10	1個
ステンレス	IP31	幅200×高さ250	通気ギャラリー+押え枠+防虫網	ステンレス 1.5	-	鋼板 1.6	10	1個
ステンレス	IP31	幅200×高さ250	通気ギャラリー+押え枠+防虫網	ステンレス 1.5	-	ステンレス 1.5	10	1個
ステンレス	IP31	幅200×高さ250	通気ギャラリー+押え枠+防塵フィルター	ステンレス 1.5	-	鋼板 1.6	10	1個
ステンレス	IP31	幅200×高さ250	通気ギャラリー+押え枠+防塵フィルター	ステンレス 1.5	-	ステンレス 1.5	10	1個
ステンレス	IP22	幅200×高さ250	通気ギャラリー+押え枠+吹き込み防止カバー	ステンレス 1.5	ステンレス 1.5	ステンレス 1.5	10	1個
ステンレス	IP32	幅200×高さ250	通気ギャラリー+押え枠+吹込防止カバー+防虫網	ステンレス 1.5	鋼板 1.6	鋼板 1.6	10	1個
ステンレス	IP32	幅200×高さ250	通気ギャラリー+押え枠+吹込防止カバー+防虫網	ステンレス 1.5	ステンレス 1.5	ステンレス 1.5	10	1個
ステンレス	IP32	幅200×高さ250	通気ギャラリー+押え枠+吹込防止カバー+防塵フィルター	ステンレス 1.5	鋼板 1.6	鋼板 1.6	10	1個
ステンレス	IP32	幅200×高さ250	通気ギャラリー+押え枠+吹込防止カバー+防塵フィルター	ステンレス 1.5	ステンレス 1.5	ステンレス 1.5	10	1個
ステンレス	IP21	幅250×高さ250	通気ギャラリー+押え枠	ステンレス 1.5	-	ステンレス 1.5	10	1個
ステンレス	IP31	幅250×高さ250	通気ギャラリー+押え枠+防虫網	ステンレス 1.5	-	鋼板 1.6	10	1個
ステンレス	IP31	幅250×高さ250	通気ギャラリー+押え枠+防虫網	ステンレス 1.5	-	ステンレス 1.5	10	1個
ステンレス	IP31	幅250×高さ250	通気ギャラリー+押え枠+防塵フィルター	ステンレス 1.5	-	鋼板 1.6	10	1個
ステンレス	IP31	幅250×高さ250	通気ギャラリー+押え枠+防塵フィルター	ステンレス 1.5	-	ステンレス 1.5	10	1個
ステンレス	IP22	幅250×高さ250	通気ギャラリー+押え枠+吹き込み防止カバー	ステンレス 1.5	鋼板 1.6	鋼板 1.6	10	1個
ステンレス	IP22	幅250×高さ250	通気ギャラリー+押え枠+吹き込み防止カバー	ステンレス 1.5	ステンレス 1.5	ステンレス 1.5	10	1個
ステンレス	IP32	幅250×高さ250	通気ギャラリー+押え枠+吹込防止カバー+防虫網	ステンレス 1.5	鋼板 1.6	鋼板 1.6	10	1個
ステンレス	IP32	幅250×高さ250	通気ギャラリー+押え枠+吹込防止カバー+防虫網	ステンレス 1.5	ステンレス 1.5	ステンレス 1.5	10	1個
ステンレス	IP32	幅250×高さ250	通気ギャラリー+押え枠+吹込防止カバー+防塵フィルター	ステンレス 1.5	鋼板 1.6	鋼板 1.6	10	1個
ステンレス	IP32	幅250×高さ250	通気ギャラリー+押え枠+吹込防止カバー+防塵フィルター	ステンレス 1.5	ステンレス 1.5	ステンレス 1.5	10	1個
鋼板	IP21	幅200×高さ250	通気ギャラリー+押え枠	鋼板 2.3	-	鋼板 1.6	10	1個
鋼板	IP31	幅200×高さ250	通気ギャラリー+押え枠+防虫網	鋼板 2.3	-	鋼板 1.6	10	1個
鋼板	IP31	幅200×高さ250	通気ギャラリー+押え枠+防塵フィルター	鋼板 2.3	-	鋼板 1.6	10	1個
鋼板	IP22	幅200×高さ250	通気ギャラリー+押え枠+吹き込み防止カバー	鋼板 2.3	鋼板 1.6	鋼板 1.6	10	1個
鋼板	IP32	幅200×高さ250	通気ギャラリー+押え枠+吹込防止カバー+防虫網	鋼板 2.3	鋼板 1.6	鋼板 1.6	10	1個
鋼板	IP32	幅200×高さ250	通気ギャラリー+押え枠+吹込防止カバー+防塵フィルター	鋼板 2.3	鋼板 1.6	鋼板 1.6	10	1個
鋼板	IP21	幅250×高さ250	通気ギャラリー+押え枠	鋼板 2.3	-	鋼板 1.6	10	1個
鋼板	IP31	幅250×高さ250	通気ギャラリー+押え枠+防虫網	鋼板 2.3	-	鋼板 1.6	10	1個
鋼板	IP31	幅250×高さ250	通気ギャラリー+押え枠+防塵フィルター	鋼板 2.3	-	鋼板 1.6	10	1個
鋼板	IP22	幅250×高さ250	通気ギャラリー+押え枠+吹き込み防止カバー	鋼板 2.3	鋼板 1.6	鋼板 1.6	10	1個
鋼板	IP32	幅250×高さ250	通気ギャラリー+押え枠+吹込防止カバー+防虫網	鋼板 2.3	鋼板 1.6	鋼板 1.6	10	1個
鋼板	IP32	幅250×高さ250	通気ギャラリー+押え枠+吹込防止カバー+防塵フィルター	鋼板 2.3	鋼板 1.6	鋼板 1.6	10	1個

通常単価(税別) (税込単価)	通常出荷日

17,134円 ( 18,847円 )	4日目
20,593円 ( 22,652円 )	4日目
18,284円 ( 20,112円 )	4日目
22,893円 ( 25,182円 )	4日目
18,284円 ( 20,112円 )	4日目
22,893円 ( 25,182円 )	4日目
42,434円 ( 46,677円 )	4日目
21,734円 ( 23,907円 )	4日目
44,734円 ( 49,207円 )	4日目
21,734円 ( 23,907円 )	4日目
44,734円 ( 49,207円 )	4日目
20,593円 ( 22,652円 )	4日目
18,284円 ( 20,112円 )	4日目
21,742円 ( 23,916円 )	4日目
18,284円 ( 20,112円 )	4日目
21,734円 ( 23,907円 )	4日目
20,591円 ( 22,650円 )	4日目
41,284円 ( 45,412円 )	4日目
21,734円 ( 23,907円 )	4日目
43,584円 ( 47,942円 )	4日目
21,734円 ( 23,907円 )	4日目
43,584円 ( 47,942円 )	4日目
4,378円 ( 4,816円 )	4日目
5,680円 ( 6,248円 )	4日目
5,680円 ( 6,248円 )	4日目
7,692円 ( 8,461円 )	4日目
9,187円 ( 10,106円 )	4日目
9,647円 ( 10,612円 )	4日目
4,667円 ( 5,134円 )	在庫品1日目当日出荷可能
5,680円 ( 6,248円 )	4日目
6,058円3,001円 ( 3,301円 )	在庫品1日目当日出荷可能
8,044円 ( 8,848円 )	4日目
9,194円 ( 10,113円 )	4日目
9,654円 ( 10,619円 )	4日目

詳細情報

基本情報

基本情報

様々な用途に使える通気ギャラリー（鋼板製・ステンレス製）。
【特長】
・パネルへの通気孔の加工が不要となるため、大幅な省力化が可能
・パネル穴に表面から通気ギャラリーをはめ込み、裏面から押え枠をビス止めするだけの簡単取り付け
・吹込み防止カバー、防虫網、防塵フィルター等の付属品により、用途に応じた仕様が選択可能
・吹込み防止カバー（吹き込んだ雨水を外部へ流す構造）を用いることで、屋外用として使用可能
【用途】
・操作盤・制御盤・配電盤・キュービクル等の換気用部品として使用
