MELSEC iQ-Fシリーズ RS-232C通信拡張ボード
- 通常単価(税別)
- 3,690円
- 税込単価
- 4,059円
通常出荷日：在庫品1日目当日出荷可能
D-sub 9pinを持ったRS-232C通信用拡張ボードです。RS-232C機器と通信するための信号...
詳細を確認- 商品画像は代表画像となります。
- RoHS10物質対応状況、及び、CE対応状況は、順次確認を行っております。最新の対応状況は、各商品ページの基本情報・型番リストからご確認ください。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
FX5-232-BDの仕様・寸法情報
通信インターフェイス(伝送規格)
RS-232
ユニット種別
RS-232C通信拡張ボード
商品情報
MELSEC-Fシリーズ データリンク・通信（RS-232C）の仕様
FX5-232-BD イメージ
- D-sub 9pinを持ったRS-232C通信用拡張ボード。
- RS-232C機器と通信するための信号交換を行う。
製品仕様
| 伝送規格 | RS-232C規格準拠 | ||
|---|---|---|---|
| 外部機器接続方法 | D-sub 9pin（オス） | ||
| 絶縁 | 非絶縁（通信ラインとCPU間） | ||
| 通信機能 | MCプロトコル機能 | 最大総延長距離 | 15m以下 |
| プロトコル形式 | MCプロトコル（専用プロトコル） 3C／4Cフレーム 形式1／形式4／形式5があります。 | ||
| 通信方式 | 半二重双方向 | ||
| ボーレート | 300／600／1,200／2,400／4,800／9,600／19,200／38,400／57,600／115,200（bps） | ||
| 無手順通信機能 | 最大総延長距離 | 15m以下 | |
| 制御手順 | 無手順通信 | ||
| 通信方式 | 半二重双方向／全二重双方向 | ||
| ボーレート | 300／600／1,200／2,400／4,800／9,600／19,200／38,400／57,600／115,200（bps） | ||
| 通信プロトコル支援機能 | 最大総延長距離 | 15m以下 | |
| プロトコル形式 | 通信プロトコル支援 | ||
| 通信方式 | 半二重双方向 | ||
| ボーレート | 9,600／19,200／38,400／57,600／115,200（bps） | ||
| MODBUS通信機能 | 伝送距離 | 15m以下 | |
| 通信プロトコル | RTU | ||
| ボーレート | 300／600／1,200／2,400／4,800／9,600／19,200／38,400／57,600／115,200（bps） | ||
| 対応CPUユニット | FX5U CPUユニット：Ver.1.000～（初品から） | ||
| 質量 | 約20g | ||
| 電源仕様 | |||
| 定格電圧（内部給電） | DC5V | ||
| 消費電流（内部給電） | 20mA | ||
詳細情報
基本情報
D-sub 9pinを持ったRS-232C通信用拡張ボードです。RS-232C機器と通信するための信号交換を行います。
【特長】
・データリンク・通信（RS-232C）
【用途】
・各種ネットワークとの接続
ご注意
- 商品画像は代表画像となります。
- RoHS10物質対応状況、及び、CE対応状況は、順次確認を行っております。最新の対応状況は、各商品ページの基本情報・型番リストからご確認ください。

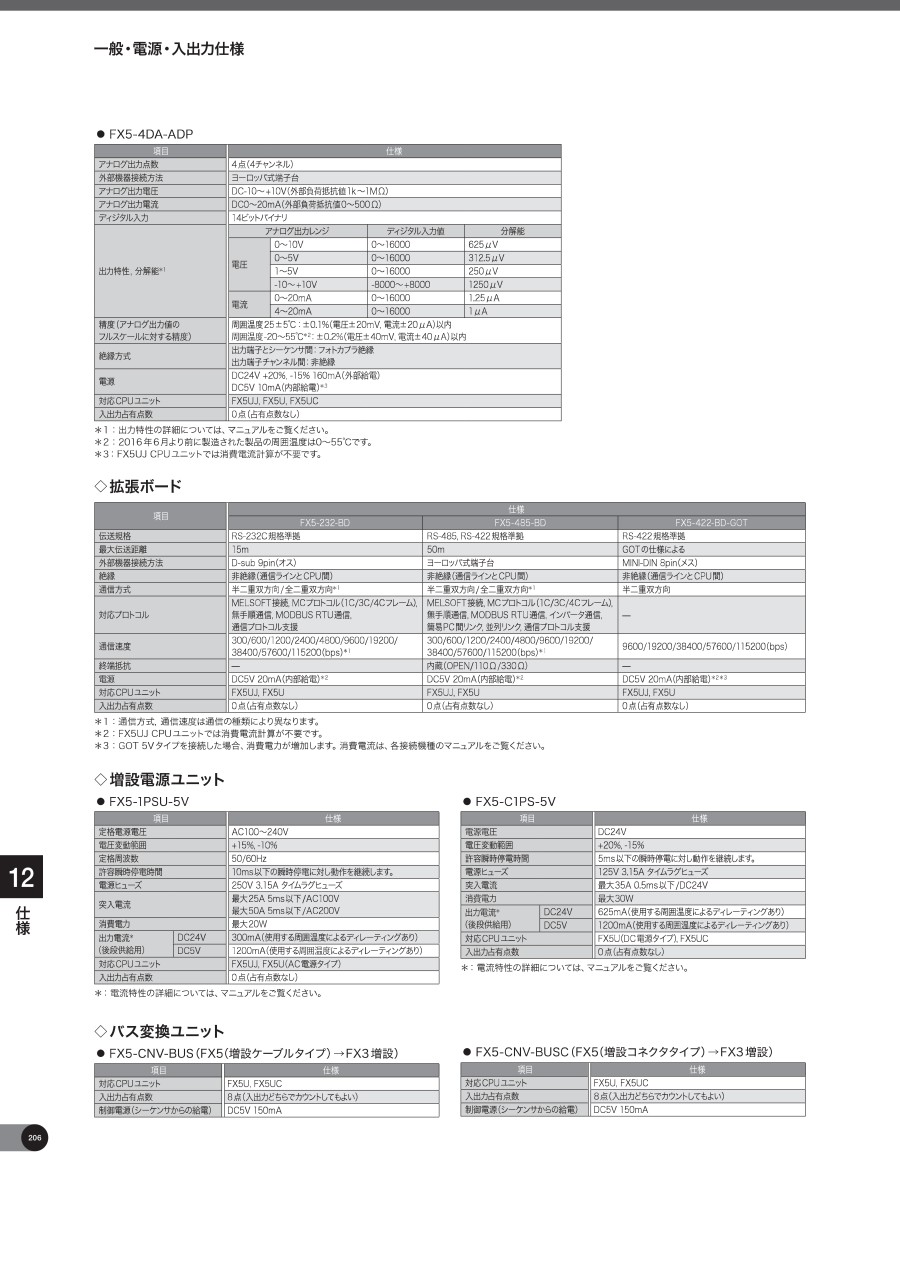

カタログ
