MELSEC-Fシリーズ 入出力増設ユニット
- 通常単価(税別)
- 6,630円～32,664円
- 税込単価
- 7,293円～35,930円
通常出荷日：在庫品1日目～5日目一部当日出荷可能
三菱マイクロシーケンサ。【特長】・Fシリーズ用。【用途】・入出力増設ユニット。
詳細を確認- 商品画像は代表画像を掲載しています。詳細形状はカタログをご参照ください。
- RoHS10物質対応状況、及び、CE対応状況は、順次確認を行っております。最新の対応状況は、各商品ページの基本情報・型番リストからご確認ください。
未確定：候補が19型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
MELSEC-Fシリーズ 入出力増設ユニットの仕様
FX2N-8ER-ES/UL
FX2N-8ER-ES/UL イメージ
- 入力4点、出力4点を増設することができる。
- 基本ユニットや増設ユニットの後段に接続することができる。
- 基本ユニットや増設ユニットより電源供給される。
製品仕様
| 適用シーケンサ | FX1N，FX3G，FX2N，FX3U，FX1NC，FX3GC，FX2NC，FX3UC ＜コネクタタイプシーケンサへの接続について＞ FX1NC，FX2NCへの接続は、FX2NC-CNV-IFが必要です。 FX3GC，FX3UCへの接続は、FX2NC-CNV-IFまたはFX3UC-1PS-5Vが必要です。 | |
|---|---|---|
| 質量 | 0.2kg | |
| 電源仕様 | ||
| 定格電圧 | シーケンサからの内部給電 | |
| 入力仕様 | ||
| 入力点数 | 4点 | |
| 入力接続形状 | 縦形端子台（M3ネジ） | |
| 入力形式 | シンク／ソース | |
| 入力信号電圧 | DC24V±10% | |
| 入力インピーダンス | 4.3kΩ | |
| 入力信号電流 | 5mA／DC24V | |
| 入力ON感度電流 | 3.5mA以上 | |
| 入力OFF感度電流 | 1.5mA以下 | |
| 入力応答時間 | 約10ms | |
| 入力信号形式 | シンク：無電圧接点入力またはNPNオープンコレクタトランジスタ ソース：無電圧接点入力またはPNPオープンコレクタトランジスタ | |
| 入力回路絶縁 | ホトカプラ絶縁 | |
| 入力動作表示 | 入力ON時パネルのLED点灯 | |
| 出力仕様 | ||
| 出力点数 | 4点 | |
| 出力接続形状 | 縦形端子台（M3ネジ） | |
| 出力種別／形式 | リレー | |
| 外部電源 | DC30V以下 AC240V以下（CE,UL,cUL規格対応外の時は、AC250V以下） | |
| 最大負荷 | 抵抗負荷 | 2A／1点 コモンあたり抵抗負荷の合計負荷電流は下記としてください。 出力4点／コモン：8A以下 |
| 誘導性負荷 | 80VA | |
| 最小負荷 | DC5V 2mA（参考値） | |
| 応答時間 | OFF→ON | 約10ms |
| ON→OFF | 約10ms | |
| 回路絶縁 | 機械的絶縁 | |
| 出力動作表示 | リレーコイル通電時パネルのLED点灯 | |
製品仕様
| 周囲温度 | 0～55℃・・・・・動作時 -25～75℃・・・・・保存時 | ||
|---|---|---|---|
| 相対湿度 | 5～95%RH（結露しないこと）・・・・・・動作時 | ||
| 耐振動 | DINレール取付時 | 周波数：10～57Hz | 片振幅：0.035mm X, Y, Z各方向10回（合計各80分） 判定基準は、IEC61131-2による |
| 周波数：57～150Hz | 加速度：4.9m/s2 X, Y, Z各方向10回（合計各80分） 判定基準は、IEC61131-2による | ||
| 直接取付時 | 周波数：10～57Hz | 片振幅：0.075mm X, Y, Z各方向10回（合計各80分） 判定基準は、IEC61131-2による | |
| 周波数：57～150Hz | 加速度：9.8m/s2 X, Y, Z各方向10回（合計各80分） 判定基準は、IEC61131-2による | ||
| 耐衝撃 | 147m/s2、作用時間11ms、正弦半波パルスにてX，Y，Z各方向3回 判定基準は、IEC61131-2による | ||
| 耐ノイズ | ノイズ電圧1,000Vp-p，ノイズ幅1μs，立上り1ns，周期30～100Hz のノイズシミュレータによる | ||
| 耐電圧 | 入力端子（DC24V）とアース端子間：AC500V 1分間 出力端子（リレー）とアース端子間：AC1,500V 1分間 | ||
| 絶縁抵抗 | 各端子とアース端子間：DC500V絶縁抵抗計にて5MΩ以上 | ||
| 使用雰囲気 | 腐食性，可燃性ガスがなく、導電性のじんあい（ほこり）がひどくないこと | ||
| 使用高度 | 2,000ｍ以下 大気圧以上に加圧した環境下では使用できません。故障する可能性があります。 | ||
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
7,646円 ( 8,411円 ) | 在庫品1日目当日出荷可能 |
6,630円 ( 7,293円 ) | 在庫品1日目当日出荷可能 |
7,646円 ( 8,411円 ) | 5日目 |
7,646円 ( 8,411円 ) | 5日目 |
10,227円 ( 11,250円 ) | 在庫品1日目当日出荷可能 |
12,109円 ( 13,320円 ) | 5日目 |
12,109円 ( 13,320円 ) | 5日目 |
21,906円 ( 24,097円 ) | 5日目 |
21,906円 ( 24,097円 ) | 5日目 |
32,664円 ( 35,930円 ) | 5日目 |
32,664円 ( 35,930円 ) | 5日目 |
32,664円 ( 35,930円 ) | 5日目 |
32,664円 ( 35,930円 ) | 5日目 |
11,972円 ( 13,169円 ) | 5日目 |
11,169円 ( 12,286円 ) | 5日目 |
13,097円 ( 14,407円 ) | 5日目 |
14,545円 ( 16,000円 ) | 5日目 |
21,222円 ( 23,344円 ) | 5日目 |
22,682円 ( 24,950円 ) | 5日目 |
詳細情報
基本情報
三菱マイクロシーケンサ。
【特長】
・Fシリーズ用。
【用途】
・入出力増設ユニット。
ご注意
- 商品画像は代表画像を掲載しています。詳細形状はカタログをご参照ください。
- RoHS10物質対応状況、及び、CE対応状況は、順次確認を行っております。最新の対応状況は、各商品ページの基本情報・型番リストからご確認ください。

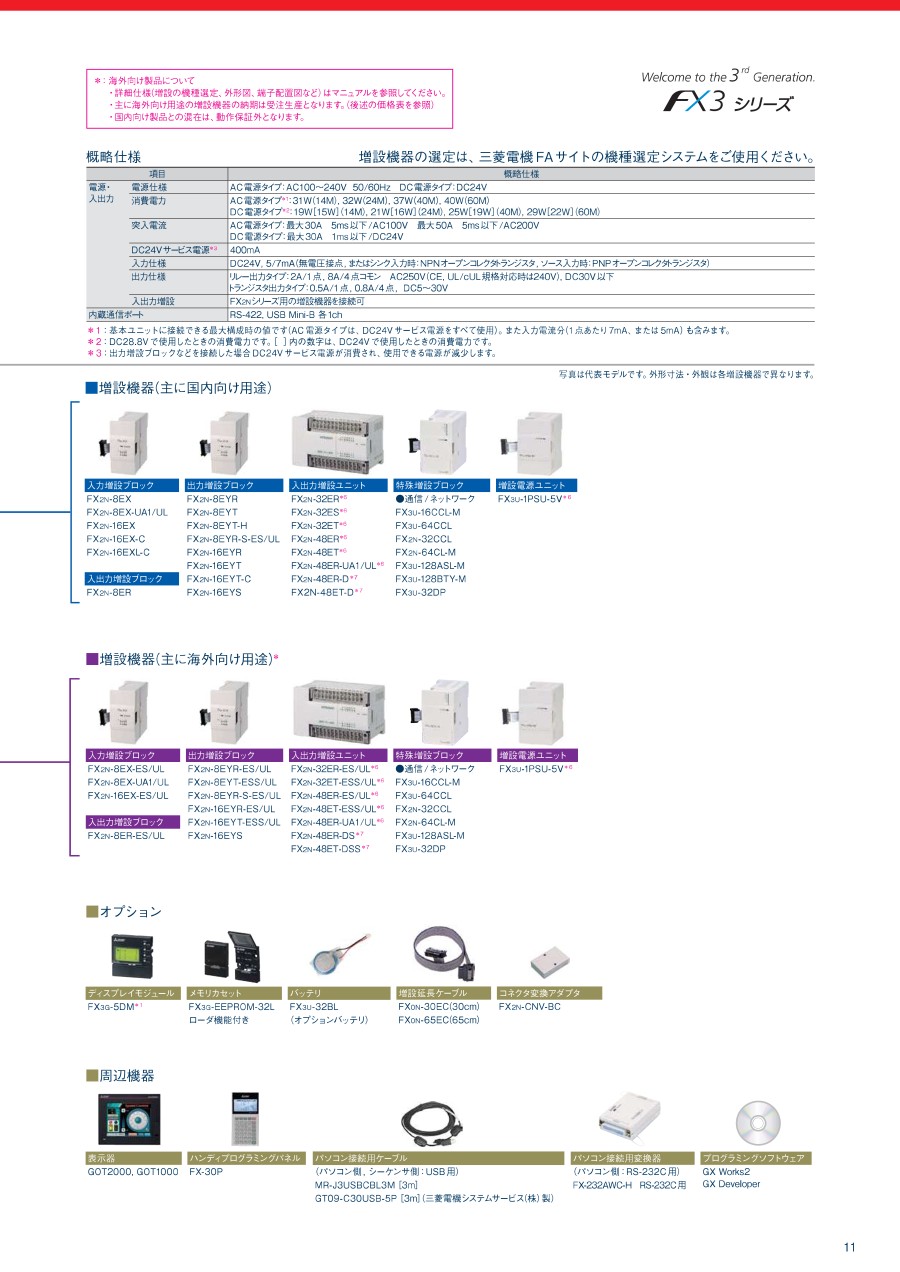

カタログ
