MELSEC-Lシリーズ 出力ユニット
- 通常単価(税別)
- 25,881円～67,138円
- 税込単価
- 28,469円～73,852円
通常出荷日：5日目
三菱汎用シーケンサ。【特長】・Lシリーズ用。【用途】・出力ユニット。
詳細を確認- 商品画像は代表画像を掲載しています。詳細形状はカタログをご参照ください。
未確定：候補が5型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
Lシリーズ 出力ユニットの仕様
LY18R2A
LY18R2A イメージ
製品仕様
| IP1X形式 | 接点出力 | |
|---|---|---|
| 出力点数 | 8点 | |
| 定格開閉電圧・電流 | DC24V 2A（抵抗負荷）/1点，AC240V 2A（cosφ=1）/1点，8A/1ユニット | |
| 最小開閉負荷 | DC5V 1mA | |
| 最大開閉電圧 | AC264V DC125V | |
| 寿命 | 機械的 | 2000万回以上 |
| 電気的 | 定格開閉電圧・電流負荷：10万回 AC200V 1.5A，AC240V 1A（cosφ=0.7）：10万回 AC200V 0.4A，AC240V 0.3A（cosφ=0.7）：30万回 AC200V 1A，AC240V 0.5A（cosφ=0.35）：10万回 AC200V 0.3A，AC240V 0.15A（cosφ=0.35）：30万回 DC24V 1A，DC100V 0.1A（L／R=7ms）：10万回 DC24V 0.3A，DC100V 0.03A（L／R=7ms）：30万回 | |
| 最大開閉頻度 | 3600回/時 | |
| 出力応答時間 | OFF→ON | 10ms以下 |
| ON→OFF | 12ms以下 | |
| サージキラー | なし | |
| ヒューズ | なし | |
| 出力コモン方式 | コモンなし（全点独立） | |
| 絶縁方式 | リレー絶縁 | |
| 絶縁耐圧 | AC2300V 1分（標高2000m） | |
| 絶縁抵抗 | 絶縁抵抗計にて10MΩ以上 | |
| 保護等級 | IP1X | |
| 外部配線接続方式 | 18点ネジ端子台（M3ネジ） | |
| 入出力占有点数 | 16点（I/O割付：出力16点） | |
| DC5V内部消費電流 | 260mA | |

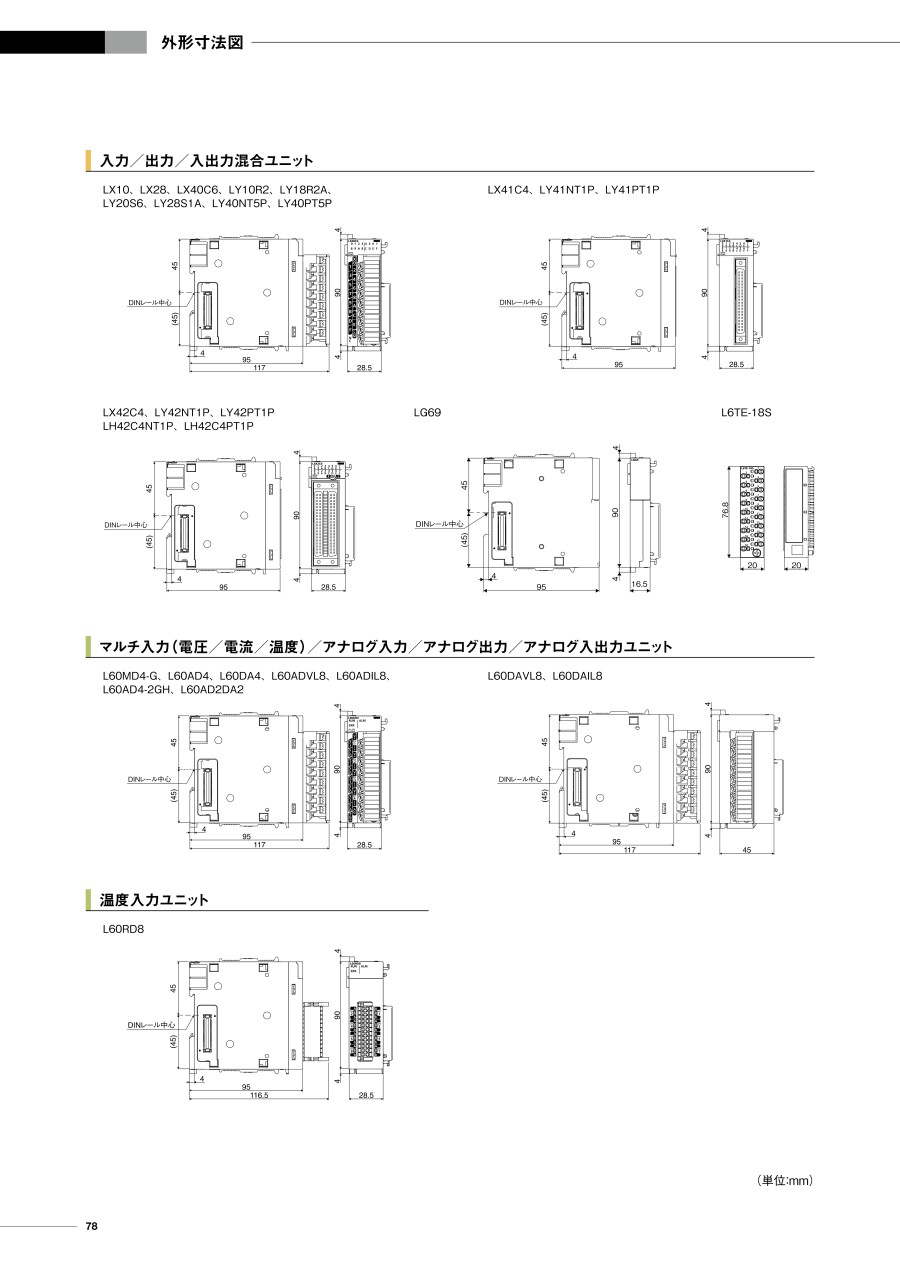

| 外形寸法 | 高さ（H） | 90mm |
| 幅（W） | 28.5mm | |
| 奥行き（D） | 117mm | |
| 質量 | 0.18kg | |
- ※ 上記以外の型番につきましては、カタログを参照してください。
