三菱電機

MELSEC-Qシリーズ AnyWireASLINKマスタユニット

MELSEC-Qシリーズ AnyWireASLINKマスタユニット

ご注意

  • RoHS10物質対応状況、及び、CE対応状況は、順次確認を行っております。最新の対応状況は、各商品ページの基本情報・型番リストからご確認ください。
  • 商品画像は代表画像となります。

【ディージット】
探しまわる購買は
もうおしまい
未確定：候補が2型番あります。
    数量：

    商品情報

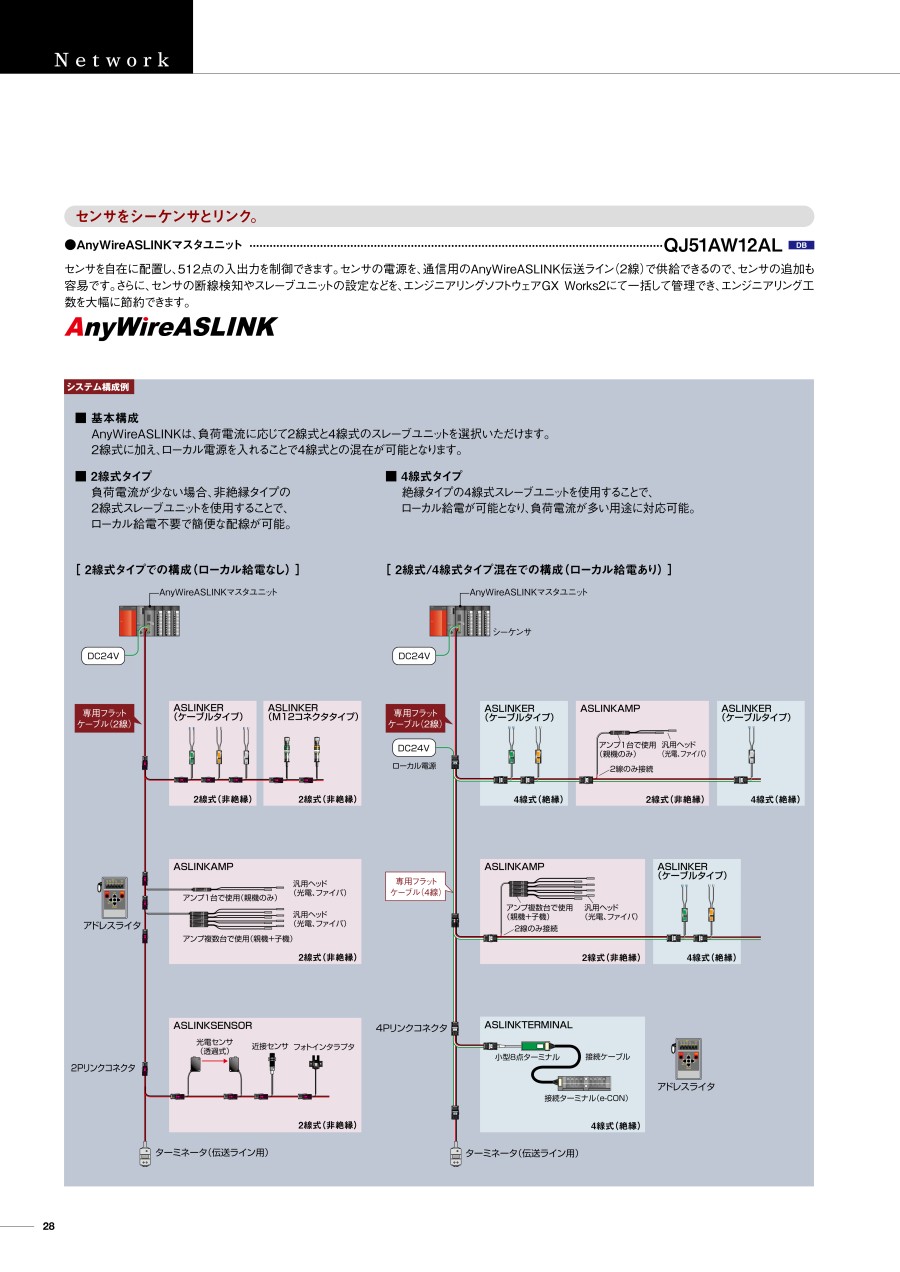

    MELSEC-Qシリーズ AnyWireASLINKマスタユニットの仕様の一例

    QJ51AW12AL

    QJ51AW12AL イメージ

    QJ51AW12AL イメージ

    製品仕様

    伝送クロック27.0kHz
    最大伝送距離（総延長）200m
    接続台数最大128台（各スレーブユニットの消費電流により変動）
    伝送方式DC電源重畳トータルフレーム・サイクリック方式
    接続形態バス形式（マルチドロップ方式，T分岐方式，ツリー分岐方式）
    伝送プロトコル専用プロトコル（AnyWireASLINK）
    誤り制御方式チェックサム，二重照合方式
    接続I/O点数最大512点（入力256点／出力256点）
    AnyWireASLINK伝送線・UL対応汎用2線ケーブル（VCTF，VCT 1.25mm2，0.75mm2，定格温度70℃以上）
    ・UL対応汎用電線（1.25mm2，0.75mm2，定格温度70℃以上）
    ・専用フラットケーブル（1.25mm2，0.75mm2，定格温度90℃）
    DC24V電源線・UL対応汎用2線ケーブル（VCTF，VCT 0.75～2.0mm2，定格温度70℃以上）
    ・UL対応汎用電線（0.75～2.0mm2，定格温度70℃以上）
    ・専用フラットケーブル（1.25mm2，0.75mm2，定格温度90℃）
    外部供給電源電圧DC21.6～27.6V（DC24V，-10～+15%）リップル電圧0.5Vp-p以下
    推奨電圧：26.4V（DC24V，+10%）
    電流0.1A
    伝送線供給電流1.25mm2ケーブル使用時：MAX 2A
    0.75mm2ケーブル使用時：MAX 1.2A
    入出力占有点数32点（I/O割付：インテリ 32点）
    DC5V内部消費電流0.20A
    外形寸法高さ（H）98mm
    幅（W）27.4mm
    奥行き（D）100mm
    質量0.2kg

    型番リスト

    表示件数
  • 1
    • 型番
    QJ51AW12AL
    QJ51AW12D2

    ユニット種別

    		RoHS?最小発注数量
    AnyWireASLINKマスタユニット
    10
    1個
    AnyWire DB A20マスタユニット
    6
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    50,285円
    ( 55,314円 )
    在庫品1日目当日出荷可能
    60,336円
    ( 66,370円 )
    5日目
  • 1

    • 詳細情報

    基本情報

    三菱汎用シーケンサ。
    【特長】
    ・AnyWireASLINKマスタユニット。
    【用途】
    ・ネットワーク通信。
