MELSEC-Lシリーズ 測温抵抗体入力ユニット
- 一部SALE 2026/01/31まで
- 通常単価(税別)
- 127,690円114,921円
- 税込単価
- 140,459円126,413円
三菱汎用シーケンサ。【特長】・安定性の高い温度制御を実現。【用途】・温度制御。
詳細情報を確認するご注意
- 商品画像は代表画像となります。
- RoHS10物質対応状況、及び、CE対応状況は、順次確認を行っております。最新の対応状況は、各商品ページの基本情報・型番リストからご確認ください。
閲覧中の商品と併せてご検討ください
－閉じる
L60RD8の仕様・寸法情報
通信インターフェイス(伝送規格)
その他
代表規格
UL / CUL
商品情報
Lシリーズ 測温抵抗体入力ユニットの仕様

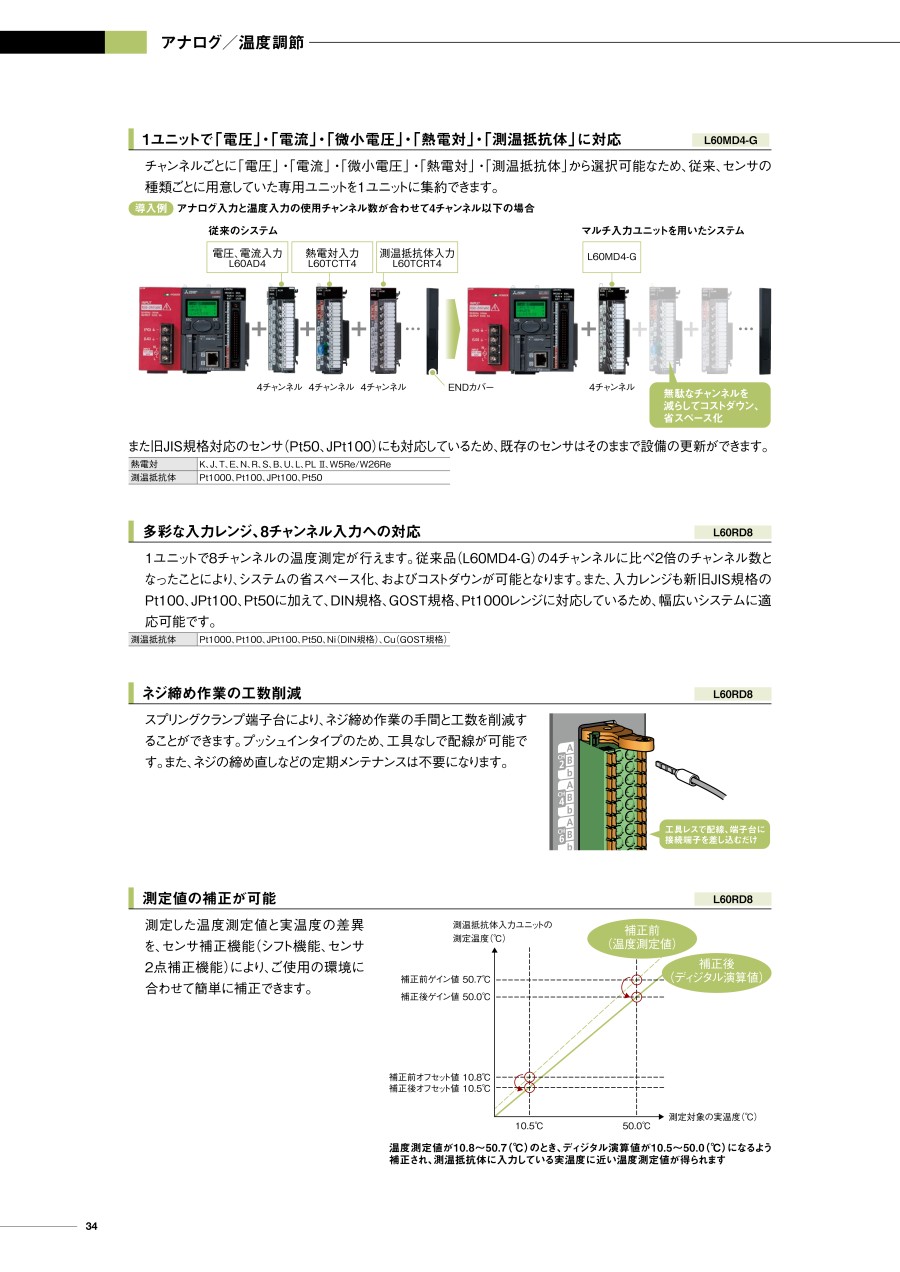

Lシリーズ 測温抵抗体入力ユニット イメージ
製品仕様
| アナログ入力点数 | 8点（8チャンネル） | ||
|---|---|---|---|
| ディジタル出力 | 温度測定値 | -3,280～15,620 | |
| スケーリング値 | -32,768～32,767 | ||
| 使用可能測温抵抗体 | Pt100，JPt100，Pt1000，Pt50，Ni100，Ni120，Ni500，Cu100，Cu50 | ||
| 測定温度範囲 | Pt100 | 摂氏：-20～120℃，-200～850℃ 華氏：-4～248°F，-328～1,562°F | |
| JPt100 | 摂氏：-20～120℃，-200～600℃ 華氏：-4～248°F，-328～1,112°F | ||
| Pt1000 | 摂氏：-200～850℃ 華氏：-328～1,562°F | ||
| Pt50 | 摂氏：-200～650℃ 華氏：-328～1,202°F | ||
| Ni100 | 摂氏：-60～250℃ 華氏：-76～482°F | ||
| Ni120 | 摂氏：-60～250℃ 華氏：-76～482°F | ||
| Ni500 | 摂氏：-60～250℃ 華氏：-76～482°F | ||
| Cu100 | 摂氏：-180～200℃ 華氏：-292～392°F | ||
| Cu50 | 摂氏：-180～200℃ 華氏：-292～392°F | ||
| 温度検出用出力電流 | 1mA：Pt100，JPt100，Pt50，Ni100，Ni120，Cu100，Cu50 100µA：Pt1000，Ni500 | ||
| 分解能 | 0.1℃ | ||
| 精度 | 精度（℃）＝（変換精度）＋（使用測温抵抗体の許容差） | ||
| 変換精度 | Pt100 | -200～850℃ | 指示温度×±0.3%または±0.8℃の大きい方（周囲温度：25±5℃） 指示温度×±0.8%または±2.7℃の大きい方（周囲温度：0～55℃） |
| -20～120℃ | ±0.6℃（周囲温度：25±5℃） ±2.0℃（周囲温度：0～55℃） | ||
| -4～248°F | ±1.1°F（周囲温度：25±5℃） ±3.6°F（周囲温度：0～55℃） | ||
| -328～1,562°F | 指示温度×±0.3%または±1.5°Fの大きい方（周囲温度：25±5℃） 指示温度×±0.8%または±4.9°Fの大きい方（周囲温度：0～55℃） | ||
| JPt100 | -20～120℃ | ±0.6℃（周囲温度：25±5℃） ±2.0℃（周囲温度：0～55℃） | |
| -4～248°F | ±1.1°F（周囲温度：25±5℃） ±3.6°F（周囲温度：0～55℃） | ||
| -200～600℃ | 指示温度×±0.3%または±0.8℃の大きい方（周囲温度：25±5℃） 指示温度×±0.8%または±2.7℃の大きい方（周囲温度：0～55℃） | ||
| -328～1,112°F | 指示温度×±0.3%または±1.5°Fの大きい方（周囲温度：25±5℃） 指示温度×±0.8%または±4.9°Fの大きい方（周囲温度：0～55℃） | ||
| Pt1000 | -200～850℃ | 指示温度×±0.3%または±0.8℃の大きい方（周囲温度：25±5℃） 指示温度×±0.8%または±2.7℃の大きい方（周囲温度：0～55℃） | |
| -328～1,562°F | 指示温度×±0.3%または±1.5°Fの大きい方（周囲温度：25±5℃） 指示温度×±0.8%または±4.9°Fの大きい方（周囲温度：0～55℃） | ||
| Pt50 | -200～650℃ | 指示温度×±0.3%または±0.8℃の大きい方（周囲温度：25±5℃） 指示温度×±0.8%または±4.1℃の大きい方（周囲温度：0～55℃） | |
| -328～1202°F | 指示温度×±0.3%または±1.5°Fの大きい方（周囲温度：25±5℃） 指示温度×±0.8%または±7.4°Fの大きい方（周囲温度：0～55℃） | ||
| Ni100／Ni120／Ni500 | -60～250℃ | ±0.6℃（周囲温度：25±5℃） 指示温度×±0.8%または±1.4℃の大きい方（周囲温度：0～55℃） | |
| -76～482°F | ±1.1°F（周囲温度：25±5℃） 指示温度×±0.8%または±2.6°Fの大きい方（周囲温度：0～55℃） | ||
| Cu100／Cu50 | -180～200℃ | ±0.8℃（周囲温度：25±5℃） ±2.7℃（周囲温度：0～55℃） | |
| -292～392°F | ±1.5°F（周囲温度：25±5℃） ±4.9°F（周囲温度：0～55℃） | ||
| 変換速度 | 40ms/チャンネル | ||
| 断線検出 | あり | ||
| 絶縁方式 | 入力端子とシーケンサ電源間：フォトカプラ絶縁 入力チャンネル間：非絶縁 | ||
| 絶縁耐圧 | 入力端子とシーケンサ電源間：AC500Vrms 1分間 | ||
| 絶縁抵抗 | 入力端子とシーケンサ電源間：DC500V 10MΩ以上 | ||
| 外部配線接続方式 | 24点スプリングクランプ端子台 | ||
| 入出力占有点数 | 16点（I/O割付：インテリ 16点） | ||
| DC5V内部消費電流 | 0.22A | ||
| 外形寸法 | 高さ（H） | 90mm | |
| 幅（W） | 28.5mm | ||
| 奥行き（D） | 116.5mm | ||
| 質量 | 0.15kg | ||
詳細情報
基本情報
三菱汎用シーケンサ。
【特長】
・安定性の高い温度制御を実現。
【用途】
・温度制御。
ご注意
- 商品画像は代表画像となります。
- RoHS10物質対応状況、及び、CE対応状況は、順次確認を行っております。最新の対応状況は、各商品ページの基本情報・型番リストからご確認ください。
