MELSEC-Q ユニバーサルモデルプロセスCPU
未確定：候補が4型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

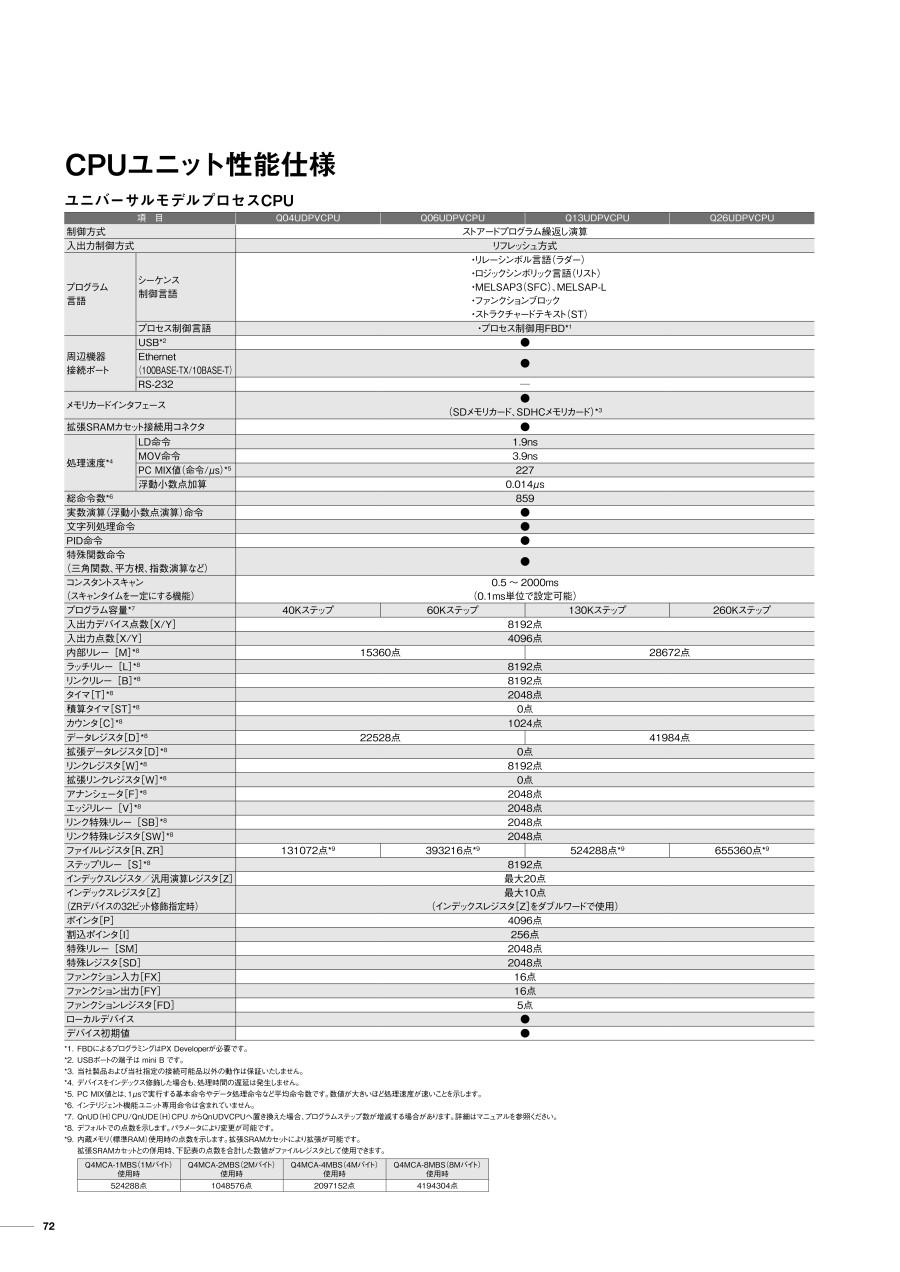

MELSEC-Q シーケンサCPU（ユニバーサルプロセスモデル）の仕様
Q26UDPVCPU
Q26UDPVCPU イメージ
製品仕様
| 制御方式 | ストアードプログラム繰返し演算 | ||
|---|---|---|---|
| 入出力制御方式 | リフレッシュ方式（ダイレクトアクセス入出力（DX，DY）の指定によりダイレクトアクセス入出力可） | ||
| プログラム言語 | シーケンス制御言語 | リレーシンボル語, ロジックシンボリック語, MELSAP3（SFC）, MELSAP-L, ファンクションブロック, ストラクチャードテキスト（ST） | |
| プロセス制御言語 | プロセス制御用FBD | ||
| 処理速度 | シーケンス命令 | LD X0 | 1.9ns |
| MOV D0 D1 | 3.9ns | ||
| コンスタントスキャン | 0.5～2,000ms（0.1ms単位で設定可） | ||
| プログラム容量 | 260Kステップ（1040Kバイト） | ||
| メモリ容量 | プログラムメモリ（ドライブ0） | 1,040Kバイト | |
| メモリカード（SD）（ドライブ2） | 装着SDメモリカード（SD／SDHC） 容量分（最大32Gバイト） | ||
| 標準RAM（ドライブ3） | 拡張SRAMカセット未使用時 | 1,280Kバイト | |
| 拡張SRAMカセット使用時 | 拡張SRAMカセット未使用時の容量＋拡張SRAMカセットの容量（拡張SRAMカセットは最大8Mバイト） | ||
| 標準ROM（ドライブ4） | 4,102Kバイト | ||
| CPU共有メモリ | QCPU標準エリア | 8Kバイト | |
| マルチCPU間高速通信エリア | 32Kバイト | ||
| 最大格納ファイル本数 | プログラムメモリ | 252本 | |
| メモリカード（SD） | SD | ルートフォルダ：最大512本 サブディレクトリ：最大65,534本 | |
| SDHC | ルートフォルダ：最大65,535本 サブディレクトリ：最大65,534本 | ||
| 標準RAM | 323本 | ||
| 標準ROM | 256本 | ||
| インテリジェント機能ユニットパラメータ最大設定個数 | 初期設定 | 4,096個 | |
| リフレッシュ | 2,048個 | ||
| 入出力デバイス点数 | 8,192点（X／Y0～1FFF） | ||
| 入出力点数 | 4,096点（X／Y0～FFF） | ||
| デバイス点数 | 内部リレー［M］ | デフォルト28,672点（M0～28671）（変更可） | |
| ラッチリレー［L］ | デフォルト8,192点（L0～8191）（変更可） | ||
| リンクリレー［B］ | デフォルト8,192点（B0～1FFF）（変更可） | ||
| タイマ［T］ | デフォルト2,048点（T0～2,047）（低速タイマ／高速タイマの共用）（変更可） 低速タイマ／高速タイマは命令で指定する 低速タイマ／高速タイマの計測単位はパラメータで設定 （低速タイマ：1～1,000ms，1ms 単位，デフォルト100ms） （高速タイマ：0.01～100ms，0.01ms 単位，デフォルト10.0ms） | ||
| 積算タイマ［ST］ | デフォルト0点（低速積算タイマ／高速積算タイマの共用）（変更可） 低速積算タイマ／高速積算タイマは命令で指定する 低速積算タイマ／高速積算タイマの計測単位はパラメータで設定 （低速積算タイマ：1～1,000ms，1ms 単位，デフォルト100ms） （高速積算タイマ：0.01～100ms，0.01ms 単位，デフォルト10.0ms） | ||
| カウンタ［C］ | 通常カウンタ：デフォルト1,024点（C0～1023）（変更可） | ||
| データレジスタ［D］ | デフォルト41,984点（D0～41,983）（変更可） | ||
| 拡張データレジスタ［D］ | デフォルト0点（変更可） | ||
| リンクレジスタ［W］ | デフォルト8,192点（W0～1FFF）（変更可） | ||
| 拡張リンクレジスタ［W］ | デフォルト0点（変更可） | ||
| アナンシェータ［F］ | デフォルト2,048点（F0～2,047）（変更可） | ||
| エッジリレー［V］ | デフォルト2,048点（V0～2,047）（変更可） | ||
| ファイルレジスタ［R］ | 拡張SRAMカセット未使用時 | 32,768点（R0～32,767） ブロック切換えにより，最大655,360点まで使用可 | |
| Q4MCA-1MBS使用時 | 32,768点（R0～32,767） ブロック切換えにより，最大1,179,648点まで使用可 | ||
| Q4MCA-2MBS使用時 | 32,768点（R0～32,767） ブロック切換えにより，最大1,703,936点まで使用可 | ||
| Q4MCA-4MBS使用時 | 32,768点（R0～32,767） ブロック切換えにより，最大2,752,512点まで使用可 | ||
| Q4MCA-8MBS使用時 | 32,768点（R0～32,767） ブロック切換えにより，最大4,849,664点まで使用可 | ||
| ファイルレジスタ［ZR］ | 拡張SRAMカセット未使用時 | 655,360点（ZR0～655,359） ブロック切換え不要 | |
| Q4MCA-1MBS使用時 | 1,179,648点（ZR0～1,179,647） ブロック切換え不要 | ||
| Q4MCA-2MBS使用時 | 1,703,936点（ZR0～1,703,935） ブロック切換え不要 | ||
| Q4MCA-4MBS使用時 | 2,752,512点（ZR0～2,752,511） ブロック切換え不要 | ||
| Q4MCA-8MBS使用時 | 4,849,664点（ZR0～4,849,663） ブロック切換え不要 | ||
| リンク特殊リレー［SB］ | デフォルト2,048点（SB0～7FF）（変更可） | ||
| リンク特殊レジスタ［SW］ | デフォルト2,048点（SW0～7FF）（変更可） | ||
| ステップリレー［S］ | デフォルト8,192点（S0～8,191）（変更可） | ||
| インデックスレジスタ／汎用演算レジスタ［Z］ | 最大20点（Z0～19） | ||
| インデックスレジスタ［Z］（ZRデバイスの32ビット修飾指定時） | 最大10点（Z0～18）（インデックスレジスタ［Z］をダブルワードで使用） | ||
| ポインタ［P］ | 4,096点（P0～4,095）（デバイス点数は固定） パラメータによりローカルポインタ／共通ポインタの使用範囲を設定可 | ||
| 割込みポインタ［I］ | 256点（I0～255）（デバイス点数は固定） パラメータによりシステム割込みポインタI28～31の定周期間隔を設定可（0.5～1,000.0ms，0.5ms単位） デフォルトI28：100ms，I29：40ms，I30：20ms，I31：10ms | ||
| 特殊リレー［SM］ | 2,048点（SM0～2,047）（デバイス点数は固定） | ||
| 特殊レジスタ［SD］ | 2,048点（SD0～2,047）（デバイス点数は固定） | ||
| ファンクション入力［FX］ | 16点（FX0～F）（デバイス点数は固定） | ||
| ファンクション出力［FY］ | 16点（FY0～F）（デバイス点数は固定） | ||
| ファンクションレジスタ［FD］ | 5点（FD0～4）（デバイス点数は固定） | ||
| リンクダイレクトデバイス | ネットワークユニットのリンクデバイスを直接アクセスするデバイス 指定形式：J□□\X□□, J□□\Y□□, J□□\SB□□, J□□\W□□, J□□\SW□□ | ||
| インテリジェント機能ユニットデバイス | インテリジェント機能ユニットのバッファメモリを直接アクセスするデバイス 指定形式：U□□\G□□ | ||
| ラッチ（停電保持）範囲 | L0～8,191（デフォルト8,192点） ［B, F, V, T, ST, C, D, Wについてラッチ範囲設定可能］ | ||
| RUN／PAUSE接点 | X0～1FFFよりRUN／PAUSE接点各1点設定可 | ||
| 時計機能 | 年，月，日，時，分，秒，曜日（うるう年自動判別） 精度：-2.97～+3.75s（TYP. +0.39s）／d at 0℃ 精度：-2.97～+3.75s（TYP. +0.39s）／d at 25℃ 精度：-12.77～+2.13s（TYP. -5.32s）／d at 55℃ | ||
| 許容瞬停時間 | 電源ユニットによる | ||
| DC5V内部消費電流 | 0.58A（CPUユニット単体）／0.6A（拡張SRAMカセット装着時） | ||
| 外形寸法 | 高さ（H） | 98mm | |
| 幅（W） | 27.4mm | ||
| 奥行き（D） | 115mm | ||
| 質量 | 0.20kg | ||
| 内蔵Ethernet機能部 | |||
| 伝送仕様 | データ伝送速度 | 100／10Mbps | |
| 通信モード | 全二重／半二重 | ||
| 伝送方法 | ベースバンド | ||
| ハブとノード最長距離 | 100m | ||
| コネクション数 | ソケット通信，MELSOFT接続，MCプロトコルの合計16個 FTP用1個 | ||
製品仕様
| 使用周囲温度 | 0～55℃ | ||
|---|---|---|---|
| 保存周囲温度 | -25～75℃ | ||
| 使用周囲湿度 | 5～95%RH，結露なきこと | ||
| 保存周囲湿度 | 5～95%RH，結露なきこと | ||
| 耐振動 | JIS B 3502, IEC 61131-2 に適合 | 断続的な振動がある場合 | 周波数：5～8.4Hz，片振幅：3.5mm 周波数：8.4～150Hz，定加速度：9.8m/s2 掃引回数：X, Y, Z各方向10回 |
| 連続的な振動がある場合 | 周波数：5～8.4Hz，片振幅：1.75mm 周波数：8.4～150Hz，定加速度：4.9m/s2 | ||
| 耐衝撃 | JIS B 3502, IEC 61131-2 に適合 （147m/s2，XYZ3方向各3回） | ||
| 使用雰囲気 | 腐食性ガスがないこと | ||
| 使用標高 | 0～2,000m | ||
| 設置場所 | 制御盤内 | ||
| オーバボルテージカテゴリ | II以下 | ||
| 汚染度 | 2以下 | ||
| 装置クラス | Class I | ||
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
261,600円 ( 287,760円 ) | 5日目 |
320,000円 ( 352,000円 ) | 5日目 |
484,000円 ( 532,400円 ) | 5日目 |
544,500円 ( 598,950円 ) | 5日目 |
詳細情報
基本情報
三菱汎用シーケンサ。
【特長】
・シーケンサCPU（ユニバーサルプロセスモデル）。
【用途】
・中～大規模シーケンス制御。
